Pregunta:

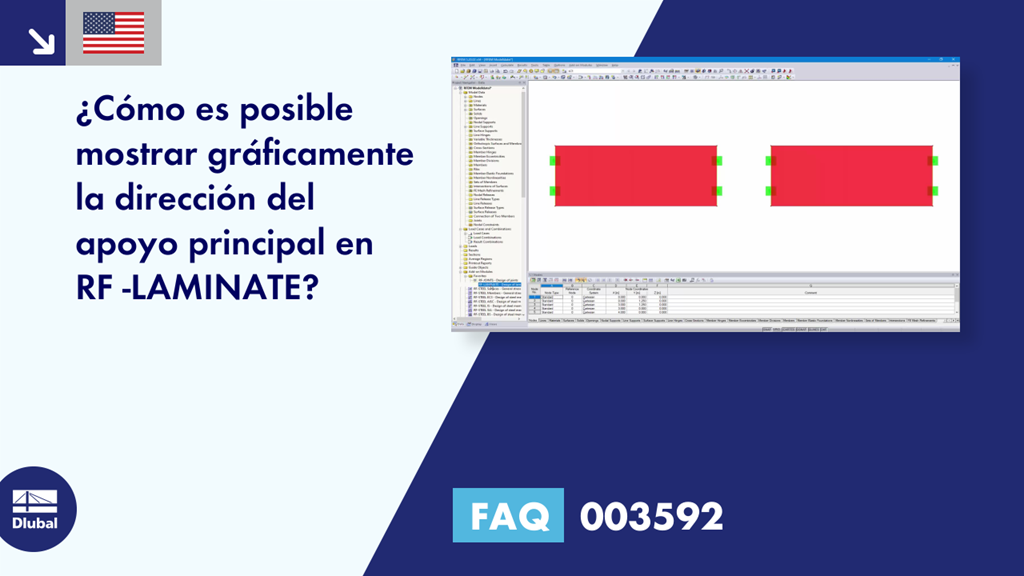

¿Cómo es posible mostrar gráficamente la dirección del apoyo principal en RF -LAMINATE?
Respuesta:
Visualización de la dirección del soporte principal en el módulo adicional RF-LAMINATE
Al introducir datos en el módulo adicional RF-LAMINATE, hay una opción para controlar gráficamente la dirección ortótropa de cada capa individual. Para hacer esto, simplemente ubique el cursor en la fila deseada de la posición correspondiente. Luego, se muestra un sistema de coordenadas en la superficie en el modelo de RFEM (ver imagen 01). Esto se debe interpretar de la siguiente manera:
Eje rojo = Eje x = Valor β de la capa correspondiente
Generalmente, las capas exteriores especifican la dirección del apoyo principal, por lo que es suficiente considerar solo la primera capa. El eje rojo especifica la dirección de carga principal (ver imagen 01).
Visualización de la dirección del apoyo principal en RFEM
Sin embargo, la dirección del apoyo principal también se puede interpretar directamente en RFEM. Para esto, puede mostrar los sistemas de ejes locales de las superficies en detalle (ver imagen 02). La dirección ortótropa β se refiere al eje x local de la superficie. Para el ejemplo mostrado en la Imagen 03, tiene como consecuencia que la dirección del apoyo principal para la superficie izquierda se extiende de un apoyo a otro y la dirección de la superficie secundaria a la superficie derecha. Si desea cambiar la dirección del apoyo para la superficie correcta, es posible girar el sistema de ejes de la superficie local (ver imagen 04) o crear una nueva estructura y girar la dirección ortótropa β 90 ° (ver imagen 05).
Si la dirección del apoyo principal no es claramente evidente, vale la pena echar un vistazo a la matriz de rigidez de la superficie (ver imagen 06). Allí, es posible encontrar la dirección del apoyo "principal" por medio de la rigidez a la flexión, por ejemplo. El elemento D -11 se refiere al eje x local de la superficie y el elemento D -22 se refiere al eje y local de la superficie.
