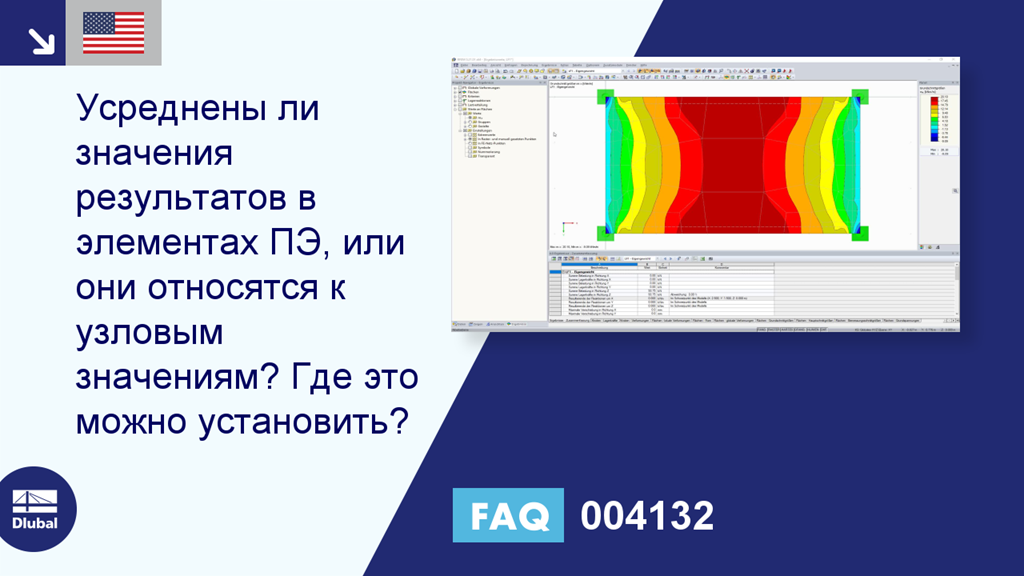

FAQ 004132 | Мне интересно, усредняются ли результирующие значения в элементах КЭ или они относятся к узловым значениям? И где можно ...

Вопрос:
Мне интересно, усредняются ли результирующие значения в элементах КЭ или они относятся к узловым значениям? И где можно это настроить?

Ответ:
Для отображения значений результатов с помощью функции «Значения на поверхностях» есть два способа.
Значения результатов можно отобразить либо «В точках сетки и пользовательских точках», либо «В точках сетки КЭ».

При отображении «В точках сетки и пользовательских точках» будут результаты изображаться на расстоянии точек сетки.

Расстояние точек сетки - это свойство поверхности, которым можно легко управлять в диалоговом окне «Изменить поверхность».

В качестве альтернативы можно значения результатов отобразить также «В точках сетки КЭ».

Количество точек сетки КЭ затем зависит от размера созданной сетки КЭ.

Кроме того можно с помощью «Навигатора - Изобразить» и записи «Распределение внутренних сил/напряжений» управлять даже цветовым градиентом, отображаемых результатов. См. FAQ ниже.
