FAQ 004132 | ¿Se promedian los valores de los resultados en los elementos de EF o se refieren a los valores de los nudos? ¿Dónde puedo ...

Pregunta:
¿Se promedian los valores de los resultados en los elementos de EF o se refieren a los valores de los nudos? ¿Dónde puedo configurar esto?

Respuesta:

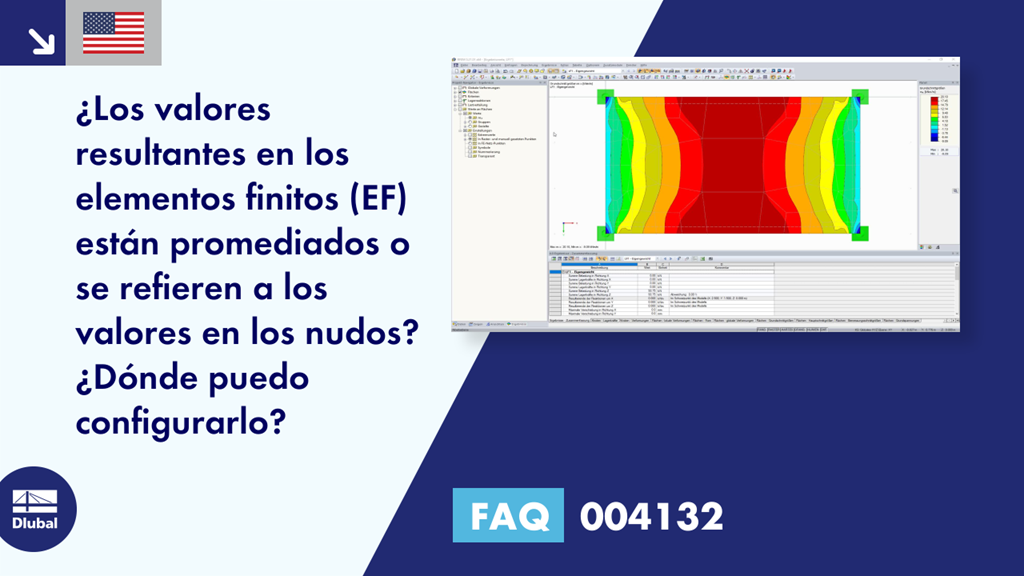

Al mostrar los valores de resultados de "Valores en superficies", hay dos distinciones.
Los valores de los resultados se muestran "En la rejilla y puntos definidos por el usuario" o "En los puntos de la malla de EF".

Cuando se muestran "En la rejilla y puntos definidos por el usuario", los resultados se muestran en la distancia de los puntos de la rejilla.

La distancia de los puntos de la rejilla es una propiedad de la superficie y se puede controlar en el cuadro de diálogo "Editar superficie".

Como alternativa, puede mostrar los valores de resultados "En puntos de malla de EF".

El número de puntos de la malla de EF depende del tamaño de la malla de EF generada.

Puede controlar el gradiente de color mostrado seleccionando la opción "Distribución de esfuerzos internos/tensiones" en el navegador Mostrar. Consulte las preguntas frecuentes a continuación.
