Вопрос:

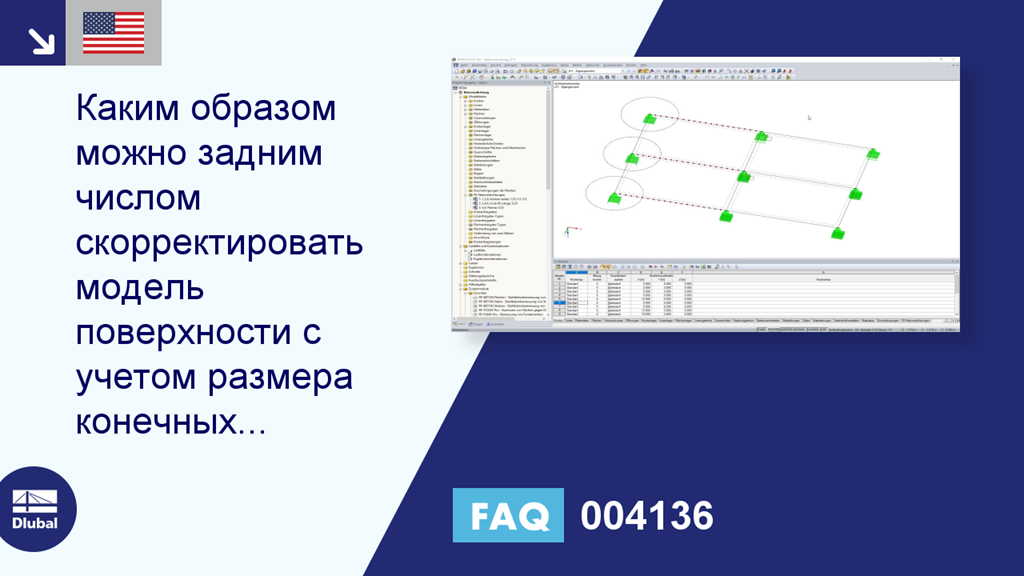

Каким образом можно задним числом скорректировать модель поверхности с учетом размера конечных элементов и избежать слишком большого общего количества элементов?
Ответ:
Как правило, поверхности модели имеют размер КЭ, который был предустановлен в общих настройках сетки КЭ.
К поверхностной модели можно локально добавить «уточнения сетки КЭ».
Это приводит к тому, что общий размер конечных элементов сохраняется в настройках сетки КЭ, но сетка уточняется локально, так что можно ожидать более точных результатов от расчета.
В этом случае уплотнение сетки КЭ можно выполнить на узлах, линиях и поверхностях. Настройки для этого можно найти в диалоговых окнах «Изменить» узла, линии или поверхности.
С помощью местного измельчения сетки КЭ можно сохранить или даже увеличить общий размер сетки КЭ. Таким образом, можно сохранить общее количество элементов в модели на относительно низком уровне.
