Вопрос

Каким образом можно задним числом скорректировать модель поверхности с учетом размера конечных элементов и избежать слишком большого общего количества элементов?


Ответ:

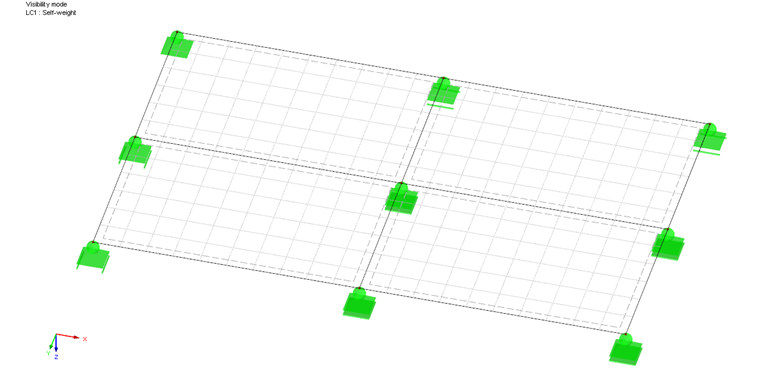

Как правило, поверхности модели имеют размер КЭ, который был предустановлен в общих настройках сетки КЭ.

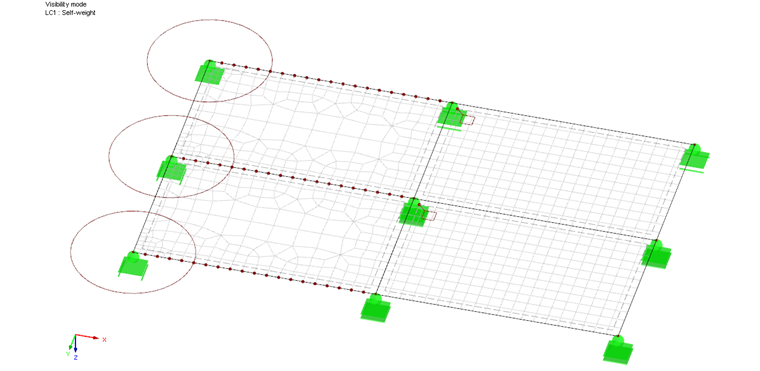

К модели поверхности можно добавить «уточнения сетки КЭ».

Это приводит к тому, что общий размер конечного элемента сохраняется в настройках сетки КЭ, но сетка уточняется локально, так что можно ожидать более точных результатов от расчета.


В этом случае уплотнение сетки КЭ можно выполнить на узлах, линиях и поверхностях. Настройки для этого можно найти в диалоговых окнах «Изменить» узла, линии или поверхности.

С помощью местного измельчения сетки КЭ можно сохранить или даже увеличить общий размер сетки КЭ. Таким образом, можно сохранить общее количество элементов в модели относительно небольшим.
