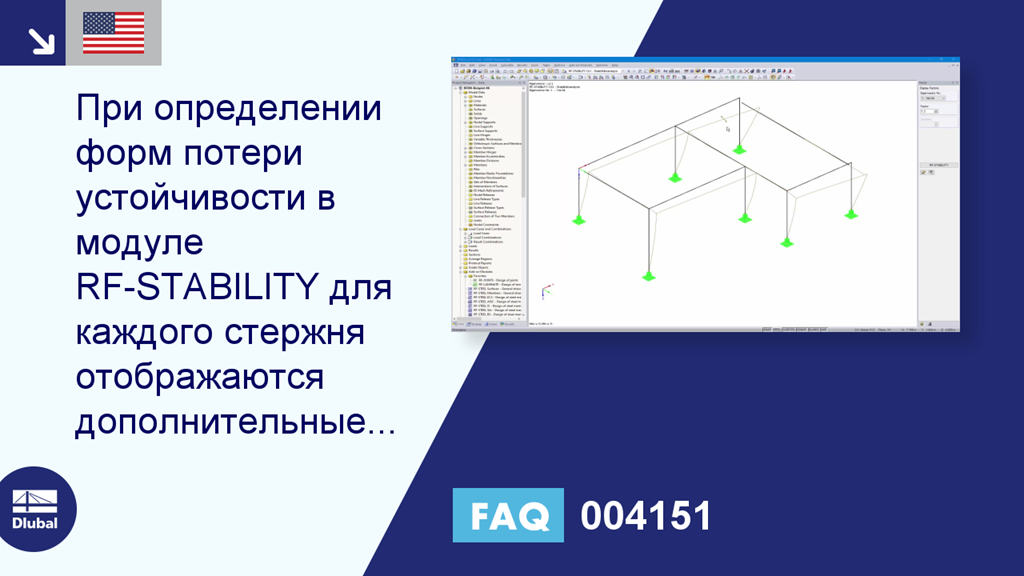

[EN] FAQ 004151 | При определении форм потери устойчивости в модуле RF ‑ STABILITY отображаются дополнительные линии ...

Вопрос:
При определении форм потери устойчивости в модуле RF -STABILITY для каждого стержня, перпендикулярного кривой потери устойчивости, отображаются дополнительные линии. В чем может быть причина?

Ответ:
Эти линии представляют местное вращение при кручении (см. Рисунок 01). По умолчанию отображаются только крутильные повороты φx со стандартизованными значениями больше чем 0,2. Это обеспечивает четкое расположение графики. Управление графическим изображением осуществляется непосредственно в дополнительном модуле (см. Рисунок 02).
