Вопрос:

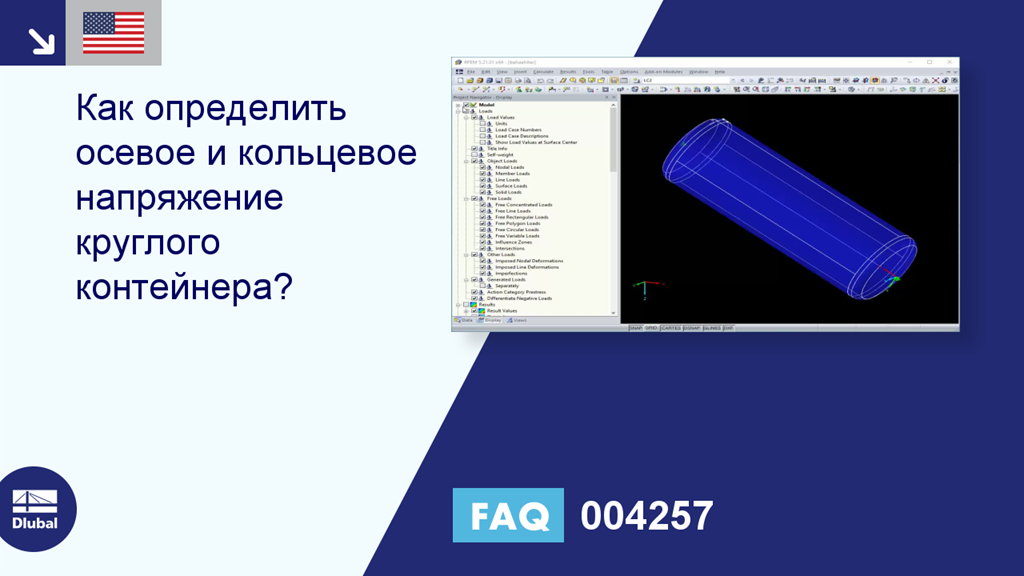

Как определить осевое и кольцевое напряжение круглого контейнера?
Ответ:
Поскольку в плоскости имеются только направления x и y, необходимо сначала определить, какое напряжение должно быть кольцевым, а какое - осевым. В следующем примере sigma_x должно быть осевым напряжением, а sigma_y - кольцевым напряжением.
Пример состоит из наклонного круглого контейнера (Рисунок 01). После моделирования программа попытается выровнять местные системы координат по общей системе координат (Рисунок 02). Однако в этом случае ось x должна проходить вдоль контейнера для всех поверхностей. Данной ориентации можно достичь следующим образом.
Во-первых, ось z всех поверхностей должна быть направлена внутрь или наружу. В нашем примере выбрано внешнее направление. В противном случае можно щелкнуть по поверхности правой кнопкой мыши и использовать функцию «Перевернуть местную систему координат», чтобы переместить ось z на другую сторону поверхности. Затем выберите все поверхности и откройте вкладку «Оси» в диалоговом окне «Изменить поверхность». На рисунке 03 показано диалоговое окно. В данном случае была выбрана одна из граничных линий, ориентированная аксиально. На Рисунке 04 теперь показаны выровненные местные системы координат. Все оси x являются осевыми, а все оси y проходят в окружном направлении.
На рисунке 05 показаны результаты напряжений мембраны по оси (sigma ‑ x, м) и вдоль окружности (sigma ‑ y, м).
