Pytanie:
Jak mogę wywnioskować naprężenie osiowe i naprężenie obwodowe kontenera okrągłego?
Odpowiedź:
Ponieważ dla powierzchni istnieją tylko kierunki x i y- w płaszczyźnie, najpierw należy zdefiniować, w którym miejscu powinno być naprężenie obwodowe, a które naprężenie osiowe. W poniższym przykładzie sigma_x powinno być naprężeniem osiowym, a sigma_y naprężeniem obwodowym.

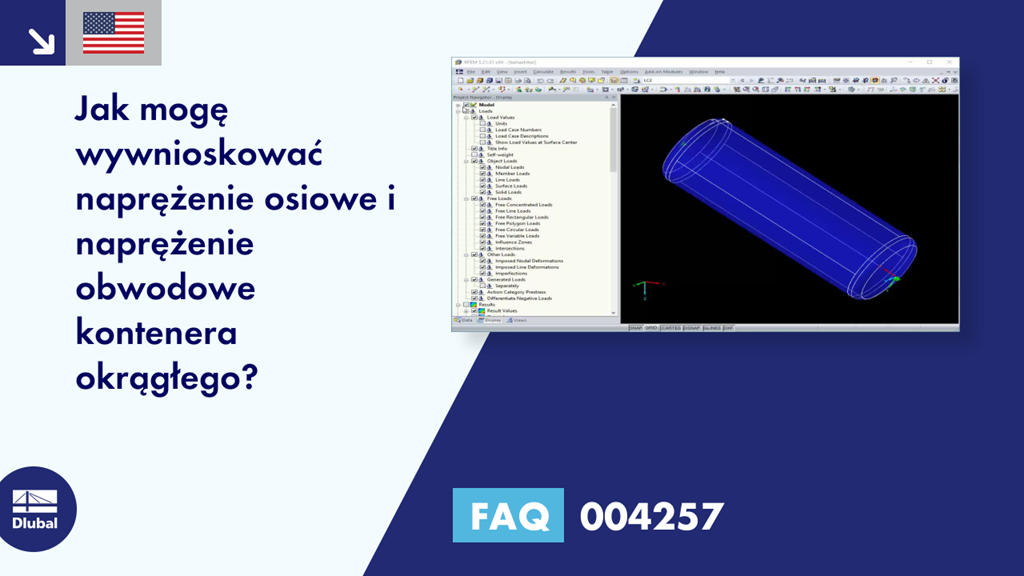

Przykład obejmuje pochylony okrągły pojemnik (zdjęcie 01). Po zakończeniu modelowania program podejmuje próbę zrównania lokalnych układów osi w globalnym układzie osi (Rysunek 02). W tym przypadku oś x powinna przebiegać wzdłuż pojemnika dla wszystkich powierzchni. Orientację tę można osiągnąć w następujący sposób.
Po pierwsze, oś z wszystkich powierzchni musi być skierowana do wewnątrz lub na zewnątrz. W tym przykładzie został wybrany kierunek zewnętrzny. Jeżeli nie jest tak w przypadku powierzchni, można kliknąć powierzchnię prawym przyciskiem myszy i użyć funkcji „Odwrócić lokalny układ osi”, aby przesunąć oś z na drugą stronę powierzchni. Następnie należy zaznaczyć wszystkie powierzchnie i otworzyć zakładkę Osie w oknie dialogowym Edytować powierzchnię. Rysunek 03 przedstawia okno dialogowe. W tym przypadku została wybrana jedna z linii granicznych zorientowanych osiowo. Rysunek 04 przedstawia teraz wyrównane lokalne układy osi. Wszystkie osie x są osiowe, a wszystkie osie y biegną w kierunku obwodowym (obręcz).
Rysunek 05 przedstawia wyniki naprężeń membranowych w kierunku osiowym (sigma‑x,m) i obwodowo (sigma‑y,m).
