Вопрос:

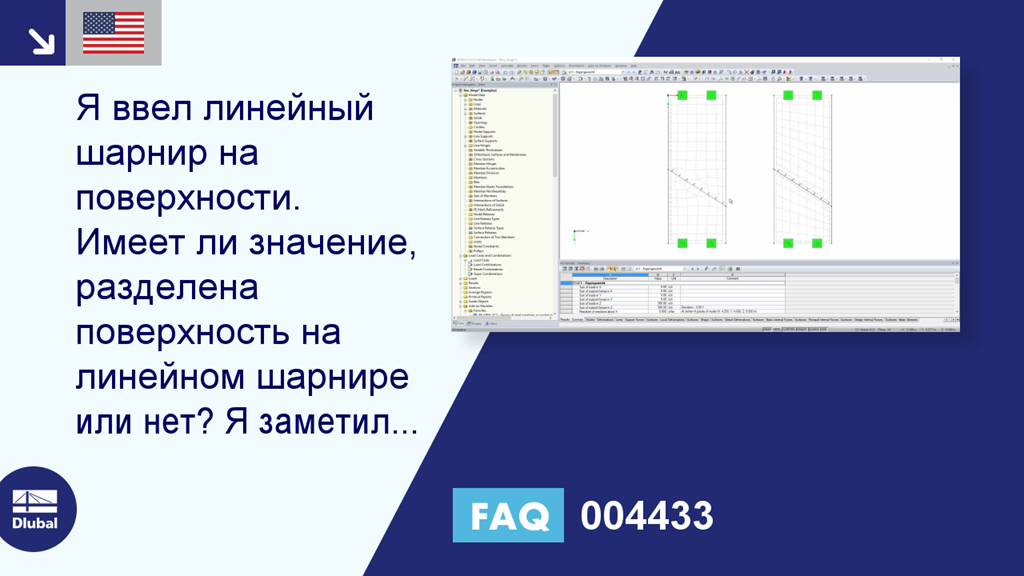

Я ввел линейный шарнир на поверхности. Имеет ли значение, разделена поверхность на линейном шарнире или нет? Я заметил некоторые различия в результатах.
Ответ:
Да, есть разница, разделена поверхность или нет.
Если линия с расположенным на ней линейным шарниром только интегрирована в поверхность, а поверхность не разделена, решатель RFEM использует другой метод расчета, чем для поверхности, разделенной на частичные поверхности.
У линии, которая только интегрирована в поверхность, жесткость первого ряда элементов уменьшается, чтобы приблизиться к линейному шарниру.
При наложении частичных поверхностей линейный шарнир реализуется внутри посредством линейных высвобождений, благодаря чему можно более точно смоделировать шарнир.
Кроме того, в данном сравнении необходимо проверить также сетку КЭ. В зависимости от геометрии поверхностей и установленного размера сетки КЭ, сетка КЭ может значительно отклоняться, поэтому в дополнение к различным методам расчета могут возникать отклонения в результатах. В этом случае сетку КЭ можно при необходимости аппроксимировать с помощью измельчения сетки КЭ.
