Domanda:

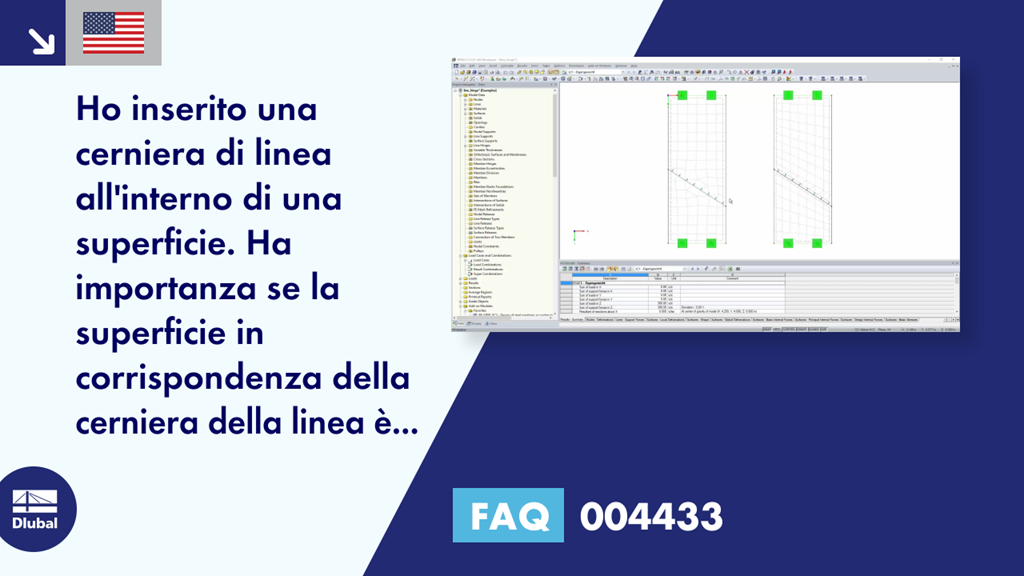

Ho inserito una cerniera di linea all'interno di una superficie. Ha importanza se la superficie in corrispondenza della cerniera della linea è divisa o meno? Ho notato alcune differenze nei risultati.
Risposta:
Sì, fa differenza se la superficie è divisa o meno.
Se la linea con la cerniera della linea disposta su di essa è integrata solo nella superficie e la superficie non è divisa, il risolutore di RFEM utilizza un metodo di calcolo diverso rispetto a una superficie divisa in superfici parziali.
Per una linea che è integrata solo in una superficie, la rigidezza della prima fila di elementi viene ridotta per approssimare la cerniera della linea.
Quando si applicano superfici parziali, la cerniera della linea viene implementata internamente mediante svincoli della linea in modo che la cerniera possa essere modellata in modo più preciso.
Inoltre, è necessario verificare anche la mesh EF in questo confronto. A seconda della geometria delle superfici e della dimensione della mesh EF impostata, la mesh EF può differire in modo significativo, quindi potrebbero esserci deviazioni dei risultati oltre ai diversi metodi di calcolo. In questo caso, la mesh agli EF può essere approssimata con l'affinamento della mesh agli EF, se necessario.
