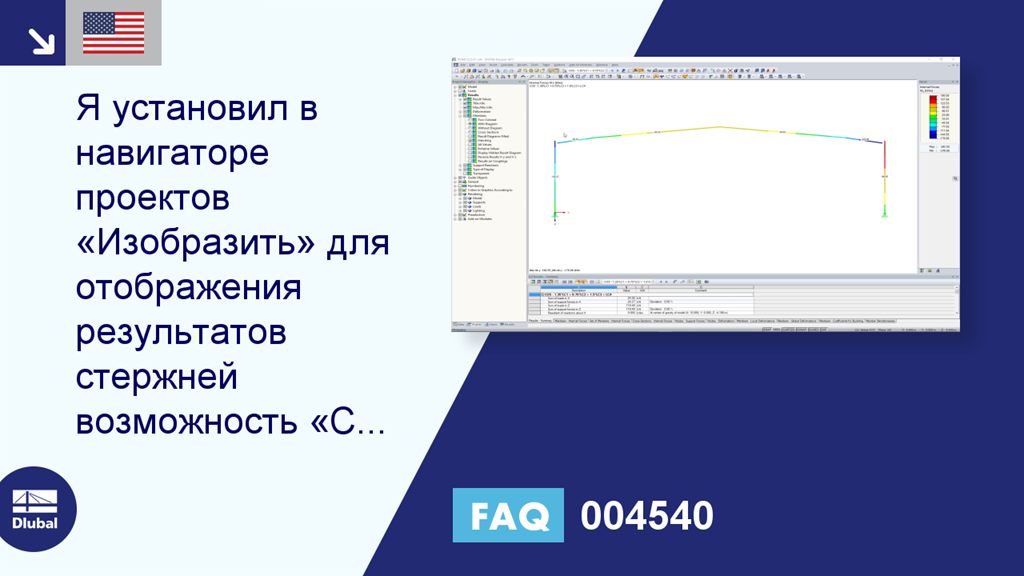

[EN] FAQ 004540 | Я установил в «Навигаторе проектов - Изобразить» функцию «С диаграммой» для ...

Вопрос:
Я установил в навигаторе проектов «Изобразить» для отображения результатов стержней возможность «С диаграммой», однако результаты так и отображаются без нее. Почему?

Ответ:
Если на контрольной панели задан для эпюр стержней нулевой коэффициент отображения, то результаты всегда отображаются без градиента (Рисунок 1).

Если на панели задан коэффициент отображения для диаграмм стержней больше нуля, то будут отображаться также диаграммы стержней (Рисунок 02).
