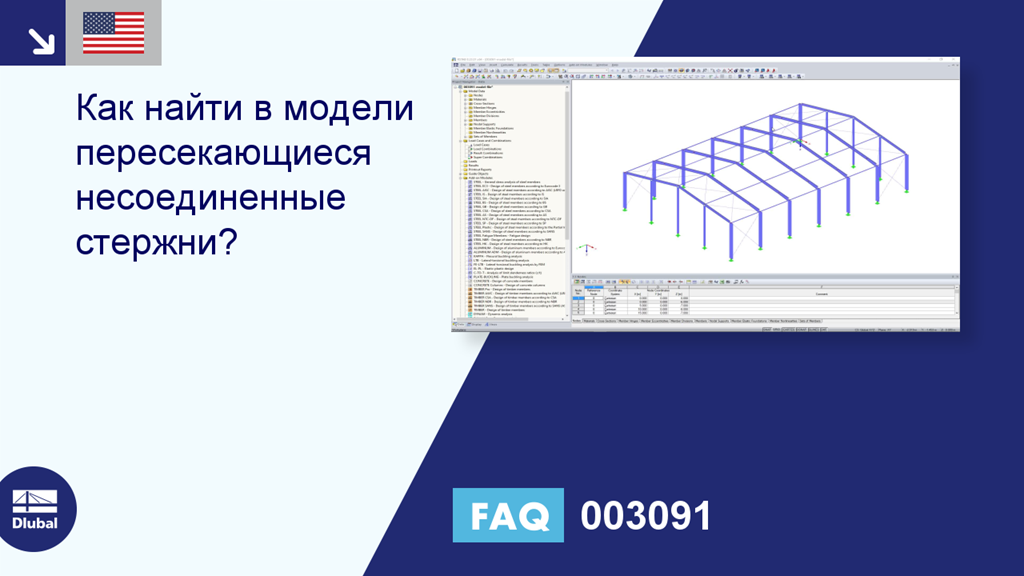

[EN] FAQ 003091 | Как найти в модели пересекающиеся несоединенные стержни?

Вопрос:
Как найти в модели пересекающиеся несоединенные стержни?

К сожалению, рабочее окно можно увеличить лишь в нескольких дополнительных модулях, таких как, например, RF-FRAME ‑ JOINT Pro или RF-TOWER.
Проверка модели позволяет найти стержни, которые пересекаются, но не имеют общего узла в точке пересечения (см. Рисунок 01). Чтобы открыть проверку модели, выберите Инструменты - Проверка модели - Пересекающиеся несоединенные стержни.

Результат отображается в разделе «Группы пересекающихся несоединенных стержней». Пересекающиеся стержни перечислены в группах; текущая группа обозначена на графике стрелкой.

Раздел «Что должно случиться с» определяет, как будут обрабатываться пересекающиеся стержни. Опция «Соединить стержни» подходит, например, для фактических вариантов передачи внутренних сил, но не для общих диагональных пересечений с растянутыми стержнями.

В качестве альтернативы, можно также использовать проверку модели для отображения пар стержней в виде списка Excel или для создания видимости. Созданные таким образом видимости можно быстро использовать для поиска и удаления соответствующих стержней в модели. На видео показано, как пересекающиеся несоединенные стержни отображаются без растянутых, а затем соединяются.
