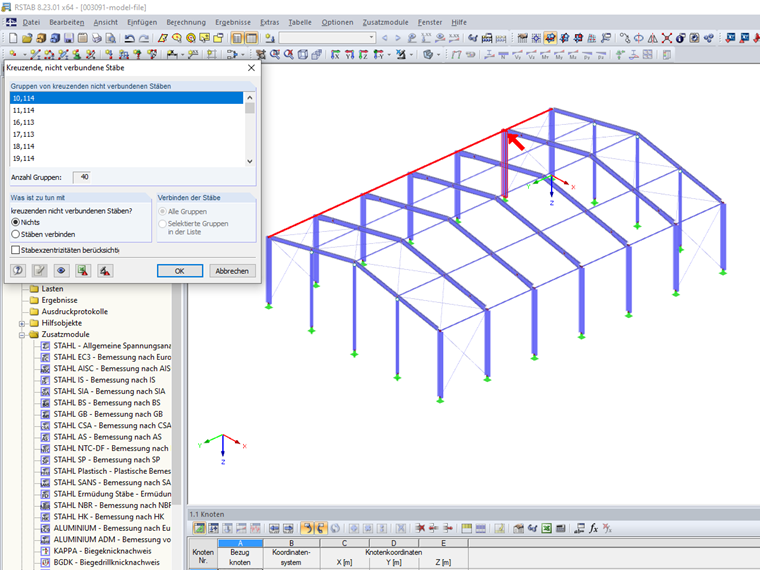

Проверка модели позволяет найти стержни, которые пересекаются, но не имеют общего узла в точке пересечения (см. Рисунок 01). Вы можете открыть проверку модели с помощью меню Инструменты → Проверка модели → Пересечение несоединенных стержней.
Результат отображается в разделе «Группы пересекающихся несоединенных стержней». Пересекающиеся стержни перечислены в группах; текущая группа обозначена на графике стрелкой.
Раздел «Что должно случиться с» определяет, как будут обрабатываться пересекающиеся стержни. Опция «Соединить стержни» подходит, например, для фактических вариантов передачи внутренних сил, но не для общих диагональных пересечений с растянутыми стержнями.
В качестве альтернативы, можно также использовать проверку модели для отображения пар стержней в виде списка Excel или для создания видимости. Созданные таким образом видимости можно быстро использовать для поиска и удаления соответствующих стержней в модели. На видео показано, как пересекающиеся несоединенные стержни отображаются без растянутых, а затем соединяются.
