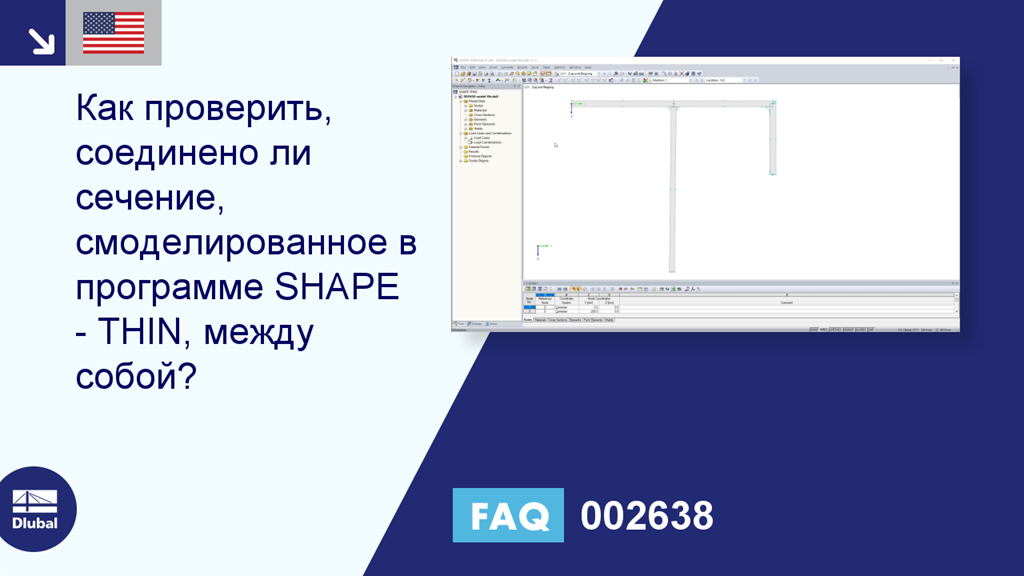

[EN] FAQ 002638 | Как проверить, соединены ли между собой сечения, смоделированные в SHAPE‑THIN ...

У сечений, созданных в программе SHAPE‑THIN, можно смоделировать различные отверстия, например отверстия для болтов, посредством элементов с нулевой толщиной. В области данных нулевых элементов затем предоставляет программа две возможности для расчета касательных напряжений.

Bemessung einer geschweißten Verbindung eines HEA-Profils unter zweiachsiger Biegung mit Normalkraft. Nachweis der Schweißnähte für die gegebenen Schnittgrößen nach dem vereinfachten Verfahren (DIN EN 1993-1-8 Abs. 4.5.3.3 ) mittels DUENQ.

При расчете сечений стальных профилей по Еврокоду 3, необходимо данное сечение отнести к одному из четырех классов сечения. Die Klassen 1 und 2 ermöglichen eine plastische Bemessung, für die Klassen 3 und 4 sind nur elastische Nachweise zulässig. Кроме несущей способности сечения, необходимо рассчитать также достаточную устойчивость конструктивного элемента.

Все результаты можно легко оценить и визуализировать в численной и графической форме. Функции выбора облегчают более целевую оценку.

Протокол результатов соответствует высоким стандартам {%://#/ru/produkty/programma-rascheta-po-mke/rfem/naznachenije)]] и rstab/rstab-9/chto-takoe-rstab. Все изменения обновляются автоматически.

Программа SHAPE-THIN рассчитывает все соответствующие характеристики сечений, включительно предельных пластических внутренних сил. Перекрываемые зоны всегда задаются близкими к реальности. Однако, в случае, когда сечения состоят из различных материалов, SHAPE-THIN определяет эффективные характеристики сечения по отношению к эталонному материалу.

Кроме расчета упругих напряжений, позволяет программа выполнять также пластический расчет, включая взаимодействие внутренних сил, для любой формы сечения. Данный расчет пластического взаимодействия выполняется симплекс-методом. Далее можно выбрать также подходящую гипотезу текучести - либо по Треске либо по фон Мизесу.

В дополнение к вышеприведенному, выполняет программа SHAPE-THIN также классификацию сечений по норме EN 1993-1-1 и EN 1999-1-1. У стальных сечений 4-ого класса она определяет расчетные ширины по норме EN 1993-1-1 и EN 1993-1-5 для усиленных и неусиленных панелей с потерей устойчивости. Для алюминиевых сечений 4-ого класса она рассчитывает эффективные толщины по норме EN 1999-1-1.

Кроме того, SHAPE-THIN проверяет также предельные значения c/t в соответствии с методами расчета el-el, el-pl или pl-pl согласно норме DIN 18800. Зоны c/t у элементов, соединенных в одном направлении, распознаются автоматически.

Программа SHAPE-THIN содержит в себе обширную библиотеку сварных и параметризованных типов сечений, Их можно свободно комбинировать или дополнять новыми элементами. Можно без проблем моделировать сечения, состоящие из разных материалов.

Специальный набор графических инструментов помогает моделировать сечения сложной формы с использованием технологий автоматизированного проектирования. Графический ввод позволяет задавать точечные элементы, угловые сварные швы, дуги или параметризованные прямоугольные и круглые профили, а также эллипсы, эллиптические дуги, параболы, гиперболы, обычные кривые или кривые NURBS. Кроме того, программа поддерживает также импорт файлов DXF, которые затем можно использовать в качестве основы для дальнейшего моделирования. Однако, для моделирования можно применить также направляющие.

Более того, параметризованный ввод позволяет индивидуально задавать параметры модели и нагрузок так, чтобы те зависели только от определенных переменных.

Все элементы можно графически разделить или даже прикрепить к другим объектам. Программа SHAPE-THIN разделяет элементы автоматически и путем ввода нулевых элементов обеспечивает непрерывный поток сдвига. Кроме того, в случае применения нулевых элементов, можно для контроля за передачей сдвига задать также конкретную толщину.
