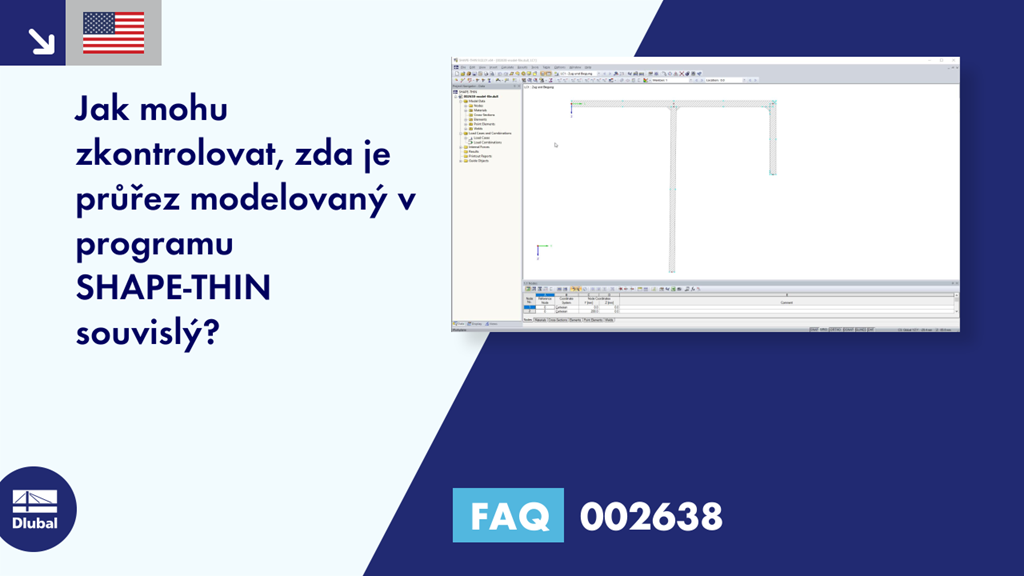

FAQ 002638 | Jak mohu zkontrolovat, zda je průřez modelovaný v programu SHAPE-THIN propojený?

V průřezech vytvořených v programu SHAPE -THIN lze otvory, jako například díry pro šrouby, modelovat pomocí prvků s nulovou tloušťkou. Program nabízí dvě možnosti výpočtu smykových napětí v oblasti těchto nulových prvků.

Návrh svařovaného spoje průřezu HEA namáhaného dvouosým ohybem s normálovou silou. Návrh svarů pro dané vnitřní síly zjednodušenou metodou (EN 1993-1-8, čl. 4.5.3.3) pomocí programu SHAPE-THIN.

Při posouzení ocelového průřezu podle Eurokódu 3 je rozhodující jeho přiřazení do jedné ze čtyř tříd průřezů. Třídy 1 a 2 umožňují plastické posouzení, pro třídy 3 a 4 je přípustné pouze pružné posouzení. Kromě únosnosti průřezu je třeba posoudit také dostatečnou stabilitu konstrukčního prvku.

Veškeré výsledky lze snadno vyhodnotit v číselné a grafické podobě. Pro grafické znázornění jsou k dispozici nástroje pro výběr, které umožňují podrobné prohlížení výsledků.

Tiskový protokol odpovídá vysokým standardům programů RFEM a rstab/rstab-9/co-je-rstab RSTAB. Úpravy se automaticky aktualizují.

Program SHAPE-THIN počítá všechny příslušné průřezové charakteristiky včetně plastických mezních sil a momentů. Překrývající se plochy se zohledňují realisticky. U průřezů, které se skládají z různých materiálů, stanoví SHAPE-THIN účinné průřezové charakteristiky vzhledem k referenčnímu materiálu.

Kromě analýzy napětí pružno-pružně lze provést plastické posouzení včetně interakce vnitřních sil u libovolných tvarů průřezů. Plastické posouzení se zohledněním interakce se provádí simplexovou metodou. Jako podmínku plasticity lze zvolit teorii podle Trescy nebo von Misese.

Program SHAPE-THIN provádí klasifikaci průřezů podle EN 1993-1-1 a EN 1999-1-1. U ocelových průřezů třídy 4 stanoví program účinné šířky nevyztužených nebo podélně vyztužených panelů podle EN 1993-1-1 a EN 1993-1-5. U hliníkových průřezů třídy 4 počítá program účinné tloušťky podle EN 1999-1-1.

Pro posouzení mezních hodnot (c/t) lze v programu zvolit metodu el-el, el-pl nebo pl-pl podle DIN 18800. Přitom se (c/t) pole prvků ve stejném směru rozpoznají automaticky.

Program SHAPE-THIN obsahuje rozsáhlou databázi různých typů válcovaných a parametrických průřezů. Ty lze dále kombinovat nebo doplňovat novými prvky. Bez problému lze modelovat i průřezy složené z různých materiálů.

Grafické nástroje a funkce umožňují modelovat složité tvary průřezů jako v CAD nástrojích Díky grafickým nástrojům lze mimo jiné snadno zadávat bodové prvky, koutové svary, oblouky, parametrické obdélníkové a kruhové průřezy, elipsy, eliptické oblouky, paraboly, hyperboly, linie typu Spline nebo NURBS. Lze také importovat DXF soubor a použít jej jako základ pro další modelování. Při modelování lze používat i vodicí linie.

Parametrické zadávání umožňuje zadávat údaje o konstrukci a zatížení v závislosti na určitých proměnných.

Prvky můžeme graficky rozdělovat nebo připojovat k jiným objektům. Program SHAPE-THIN prvky automaticky rozdělí a zajistí nepřerušený smykový tok pomocí nulových prvků. U nulových prvků můžeme definovat specifickou tloušťku, a tak regulovat přenos smyku.
