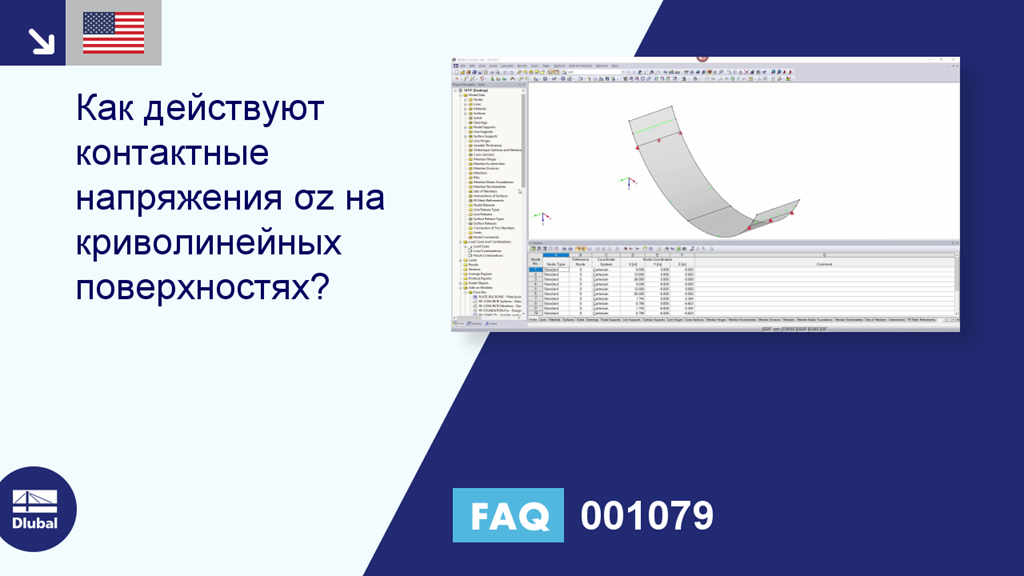

[EN] FAQ 001079 | Как действуют контактные напряжения σ-z на криволинейных поверхностях?

Вопрос:
Как действуют контактные напряжения σ-z на криволинейных поверхностях?

Ответ:
Контактные напряжения σ-z на поверхностях вращения действуют в направлении местной оси z поверхности.

Каждый элемент КЭ имеет свою собственную местную систему координат, которая соответствует местной системе координат поверхности. Если местная ось z поверхности направлена наружу, то это происходит у всех элементов КЭ и, следовательно, вдоль всей поверхности.

Направлением воздействия на криволинейных поверхностях можно управлять в графике, выбрав в навигаторе «Изобразить» опцию «Сетка КЭ → На поверхностях → Системы осей КЭ x, y, z».
