Как контактные напряжения Sigma-z влияют на изогнутые поверхности?

Ответ

Контактные напряжения σ z на вращательных поверхностях действуют в направлении локальной z-оси поверхности.

Каждый элемент FE имеет собственную локальную систему координат, соответствующую местной системе координат поверхности. Если локальная z-ось поверхности открывается наружу, то она делает это во всех элементах FE и, следовательно, по всей поверхности.

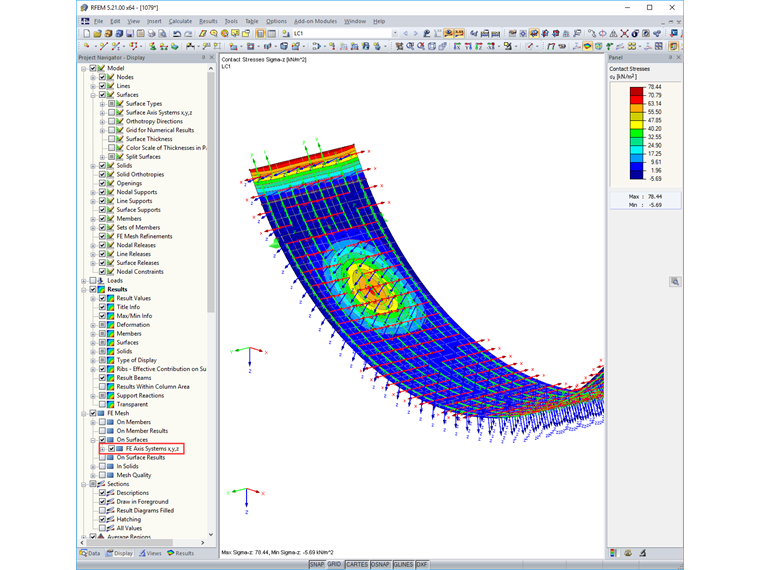

Направляющие воздействовать на изогнутые поверхности можно регулировать в графике при выборе в навигаторе Показать в качестве опции опции FE FE.

Ключевые слова

Контактное напряжение Изогнутая поверхность Осевая система Упругое основание основания
