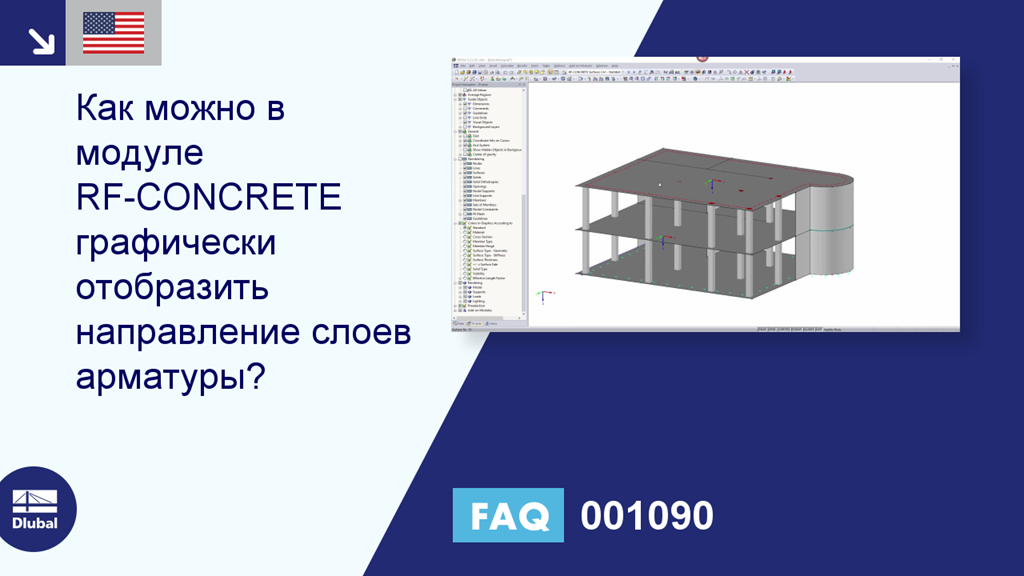

[EN] FAQ 001090 | Как в модуле RF-CONCRETE графически отобразить направление слоев арматуры ...

Модуль RF-CONCRETE Members позволяет рассчитывать, помимо иного, также сдвиг на плоскости стыка. Однако для выполнения данного расчета, необходимо сначала в окне 1.6 во вкладке «Сдвиг на плоскости стыка» активировать флажок «Сдвиг на плоскости стыка возможен».

Программа позволяет проводить настройку отдельных слоев арматуры прямо в 3D рендеринге.

Расчет железобетонных конструкций на пожарные ситуации выполняется по упрощенному методу, основанному на норме EN 1992-1-2, пункт 4.2. Программа автоматически использует для него «метод зон», упомянутый в приложении В2. Сечение затем разделено на несколько параллельных зон одинаковой толщины. у которых определяется их прочность на сжатие, зависящая от температуры. Уменьшение несущей способности в случае воздействия огня, так выражается посредством уменьшения сечения конструктивного элемента с пониженной прочностью.

Армирование поверхности, заданное в дополнительном модуле RF-CONCRETE Surfaces, может быть экспортировано в Revit в качестве объектов арматуры через прямой интерфейс. Для этого в дополнительном модуле RF-CONCRETE Surfaces можно дополнительно выбрать поверхности, прямоугольные, многоугольные или круглые области армирования. Кроме арматуры стержней, можно экспортировать арматурные сетки.

• Автоматический импорт внутренних сил из программы RFEM
• Расчет предельных состояний по несущей способности и пригодности к эксплуатации
• Расширение модуля EC2 для программы RFEM позволяет рассчитывать железобетонные стержни по норме EN 1992-1-1:2004 (Еврокод 2) с учетом следующих Национальных приложений:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Германия)
  • ÖNORM B 1992-1-1:2018-01 (Австрия)
  • NBN EN 1992-1-1 ANB:2010 (Бельгия)
  • BDS EN 1992-1-1:2005/NA:2011 (Болгария)
  • EN 1992-1-1 DK NA:2013 (Дания)
  • NF EN 1992-1-1/NA:2016-03 (Франция)
  • SFS EN 1992-1-1/NA:2007-10 (Финляндия)
  • UNI EN 1992-1-1/NA:2007-07 (Италия)
  • LVS EN 1992-1-1:2005/NA:2014 (Латвия)
  • LST EN 1992-1-1:2005/NA:2011 (Литва)
  • MS EN 1992-1-1:2010 (Малайзия)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Нидерланды)
  • NS EN 1992-1 -1:2004-NA:2008 (Норвегия)
  • PN EN 1992-1-1/NA:2010 (Польша)
  • NP EN 1992-1-1/NA:2010-02 (Португалия)
  • SR EN 1992-1-1:2004/NA:2008 (Румыния)
  • SS EN 1992-1-1/NA:2008 (Швеция)
  • SS EN 1992-1-1/NA:2008-06 (Сингапур)
  • STN EN 1992-1-1/NA:2008-06 (Словакия)
  • SIST EN 1992-1-1:2005/A101:2006 (Словения)
  • UNE EN 1992-1-1/NA:2013 (Испания)
  • CSN EN 1992-1-1/NA:2016-05 (Чехия)
  • BS EN 1992-1-1:2004/NA:2005 (Великобритания)
  • TKP EN 1992-1-1:2009 ( Беларусь )
  • CYS EN 1992-1-1:2004/NA:2009 (Кипр)
• В дополнение к выше перечисленным Национальным приложениям, можно задать также пользовательские Национальные приложения, в которых будут использоваться ваши собственные предельные значения и параметры.
• Широкие возможности настройки данных для расчёта
• Быстрый и наглядный вывод результатов для немедленного обзора распределения результатов после выполнения расчета
• Интегрированное в программу RFEM, графическое отображение результатов; например, требуемая арматура
• Численные результаты наглядным образом организованные в таблицах и графическое изображение результатов на модели
• Полная интеграция результатов в протокол результатов RFEM

• Свободное определение двух или трех слоев армирования в предельном состоянии по несущей способности
• Векторное представление основных направлений напряжения внутренних сил, позволяющее оптимальным образом изменить ориентацию третьего слоя арматуры
• Варианты расчетов для исключения сжатой или поперечной арматуры
• Расчет поверхностей как балок-стенок (теория оболочек)
• Возможность определения основной арматуры для верхнего и нижнего слоя арматуры
• Определение подобранной арматуры для расчета на предельное состояние по пригодности к эксплуатации
• Отображение результатов в точках любой выбранной сетки
• Дополнительное расширение модуля функцией нелинейного расчета деформаций. Данный расчет потом выполняется в модуле RF-CONCRETE Deflect путем редукции жесткости по соответствующим нормам или в модуле RF-CONCRETE NL посредством основного нелинейного расчета, где редукция жесткости определяется в процессе итерации.
• Расчет при помощи расчетных моментов на краях колонн
• Детализация причин неудачного расчета
• Вывод подробностей расчета всех рассчитываемых мест для обеспечения оперативного контроля при подборке арматуры
• Экспорт изолиний продольной арматуры в виде файла DXF для их последующего применения в программах CAD в качестве основы для арматурных чертежей
