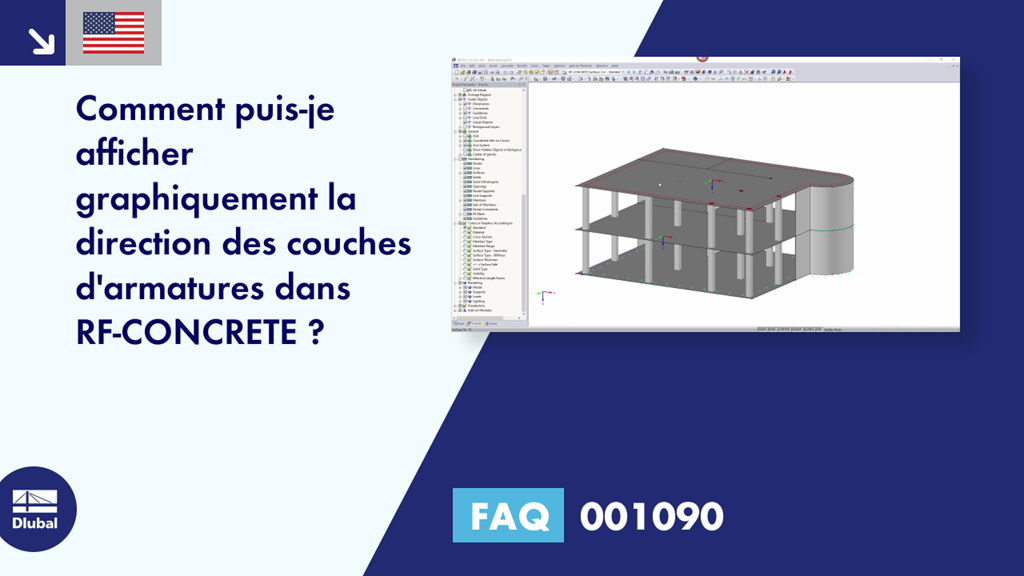

[FR] FAQ 001090 | Comment puis-je afficher graphiquement la direction des couches d'armatures dans RF-CONCRETE ...

Le module additionnel RF-CONCRETE Members inclut également la vérification d'un joint de cisaillement. Pour effectuer cette vérification, il est nécessaire de cocher la case «Joint de cisaillement disponible» dans la fenêtre 1.6, onglet Joint de cisaillement.

Il est possible de modifier une disposition d'armatures ou une armature existante directement dans le rendu 3D de l'armature.

La vérification du béton armé pour les cas d'incendie est effectué selon la méthode simplifiée basée sur la clause 4.2 de l'EN 1992-1-2. La « méthode par zones » décrite dans l'Annexe B.2 est utilisée : La section est subdivisée en plusieurs zones parallèles d'épaisseur égale, et leur résistance à la compression en fonction de la température est alors déterminée. La capacité portante réduite en cas d'exposition au feu est ainsi représentée par une section de composant structurel réduite avec des résistances réduites.

Les armatures de surface définies dans le module additionnel RF-CONCRETE Surfaces peuvent être exportées vers Revit en tant qu'objets d'armatures via l'interface directe. Pour ce faire, vous avez la possibilité de sélectionner des aires d'armatures de surface, rectangulaires, polygonales et circulaires dans RF-CONCRETE Surfaces. En plus des armatures de barres, il est possible d'exporter des treillis d'armatures.

• Importation automatique des efforts internes depuis RFEM
• Vérifications à l'ELU et à l'ELS
• Utilisation combinée possible avec l'extension de module EC2 pour RFEM pour le calcul du béton armé selon l'EN 1992-1-1:2004 (Eurocode 2) et avec les Annexes nationales suivantes :
  • DIN EN 1992-1-1/NA/A1:2015-12 (Allemagne)
  • ÖNORM B 1992-1-1:2018-01 (Autriche)
  • NBN EN 1992-1-1 ANB:2010 (Belgique)
  • BDS EN 1992-1-1:2005/NA:2011 (Bulgarie)
  • EN 1992-1-1 DK NA: 2013 (Danemark)
  • NF EN 1992-1-1/NA: 2016-03 (France)
  • SFS EN 1992-1-1/NA: 2007-10 (Finlande)
  • UNI EN 1992-1-1/NA:2007-07 (Italie)
  • LVS EN 1992-1-1:2005/NA:2014 (Lettonie)
  • LST EN 1992-1-1:2005/NA:2011 (Lituanie)
  • MS EN 1992-1-1:2010 (Malaisie)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Pays-Bas)
  • NS EN 1992-1 -1:2004-NA:2008 (Norvège)
  • PN EN 1992-1-1/NA:2010 (Pologne)
  • NP EN 1992-1-1/NA:2010-02 (Portugal)
  • SR EN 1992-1-1:2004/NA:2008 (Roumanie)
  • SS EN 1992-1-1/NA:2008 (Suède)
  • SS EN 1992-1-1/NA:2008-06 (Singapour)
  • STN EN 1992-1-1/NA:2008-06 (Slovaquie)
  • SIST EN 1992-1-1:2005/A101:2006 (Slovénie)
  • UNE EN 1992-1-1/NA:2013 (Espagne)
  • CSN EN 1992-1-1/NA:2016-05 (République tchèque)
  • BS EN 1992-1-1:2004/NA:2005 (Royaume-Uni)
  • TKP EN 1992-1-1:2009 (Biélorussie)
  • CYS EN 1992-1-1:2004/NA:2009 (Chypre)
• Outre les Annexes nationales (AN) ci-dessus, vous pouvez également définir vous-même une annexe à l'aide de valeurs limites et de paramètres personnalisés.
• Une flexibilité grâce aux options de paramétrage détaillées pour les principes de base et le champ d'action du calcul
• Affichage rapide et clair des résultats pour une vue d'ensemble immédiate du déroulé des vérifications suite au calcul
• Sortie graphique des résultats intégrée à RFEM (armatures requises, par exemple)
• Affichage numérique clair des résultats dans des fenêtres et possibilité de les faire apparaître sur la structure
• Intégration complète des résultats dans le rapport d'impression de RFEM

• Définition libre d'armature à 2 ou 3 couches pour la vérification à l'ELU
• Représentation vectorielle des directions principales de contrainte des efforts internes permettant l'ajustement de l'orientation de la troisième couche d'armatures pour les actions
• Vérifications alternatives pour éviter les armatures de compression ou d'effort tranchant
• Vérification des surfaces comme poutre-voile (théorie des membranes)
• Définition des armatures de base pour les couches d'armature inférieure et supérieure
• Définition des armatures prévues pour la vérification à l'état limite de service (ELS)
• Sortie de résultats aux points de grille quelconque choisie par l'utilisateur
• RF-CONCRETE peut également effectuer une analyse non linéaire des déformations. L'analyse est effectuée à l'aide de l'extension de module RF-CONCRETE Deflect avec une réduction de la rigidité conformément aux normes, ou par RF-CONCRETE NL, qui réalise le calcul non linéaire général par itération, durant lequel la réduction de rigidité est déterminée.
• Vérification avec les moments de calcul aux extrémités de poteau
• Liste des causes de l'échec de vérification
• Détails du calcul à tous les emplacements couverts par la vérification pour une détermination parfaitement claire des armatures
• Export des isolignes des armatures longitudinales au format DXF avec possibilité d'utilisation des données dans les programmes CAO comme géométrie de base d'armature.
