В данном видео будет показано, как с помощью функции «Создать нагрузку» автоматически преобразовать нагрузки на площадь в нагрузки на стержень. Для этого есть в программе две возможности - создать нагрузки через плоскость или с помощью ячеек.

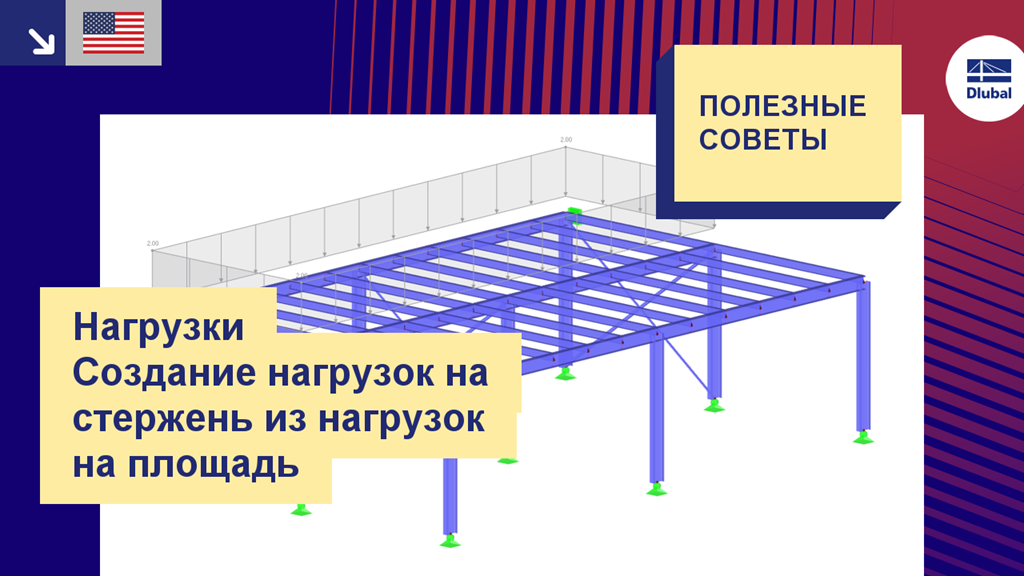

T&T 003 | Нагрузки - Создание нагрузок на стержень из нагрузок на площадь
