Полезные инструменты для моделирования многотажных зданий (колонны, стены, балки, перекрытия и т.д.)

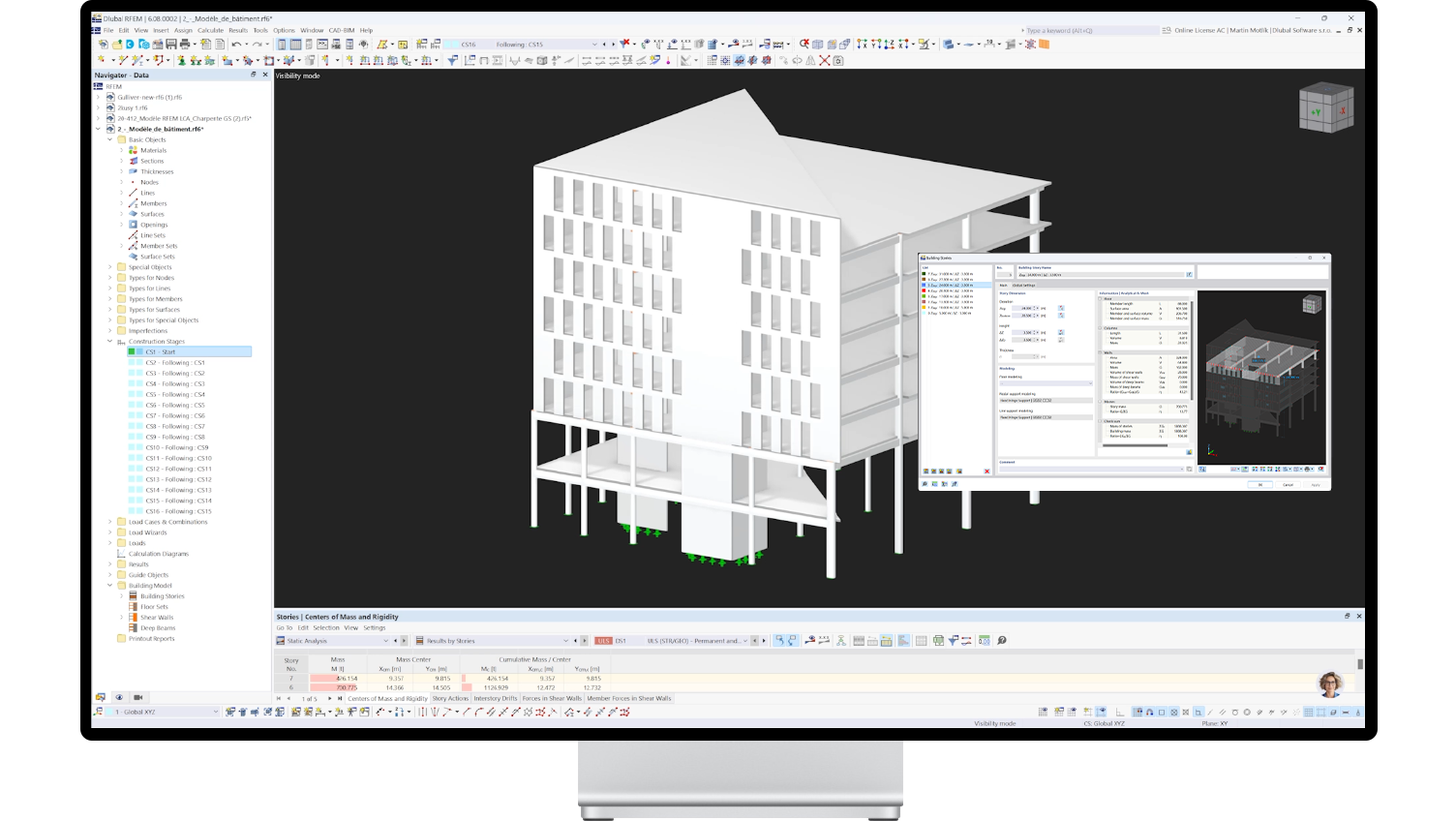

Эффективное моделирование конструкции зданий с RFEM 6
С помощью этого дополнения вы снижаете ваше модель здания до статически релевантных элементов. Таким образом, вы получаете точное и наглядное представление несущей конструкции – это идеально для эффективных расчетов и ясных результатов.
Модель здания - это необходимое дополнительное расширение, которое идеально подходит для многоэтажных зданий. С такими функциями, как разделение на перекрытия и оценка стен (2D/3D), простое управление объектами (перекрытия, стены, колонны и т.д.) и интуитивно понятное обращение, модель здания предоставляет полную поддержку для эффективного и точного моделирования сооружений.
В сочетании с дополнительным модулем Анализ строительных состояний (#CSA@csa#) можно учитывать процесс строительства сооружений.
Этот инструмент позволяет быстро обрабатывать конструктивные данные, легко вносить изменения в модель - от простых строительных планов до сложных конструкций.
Видео: Модель здания для многоэтажных зданий | RFEM 6 от Dlubal Software

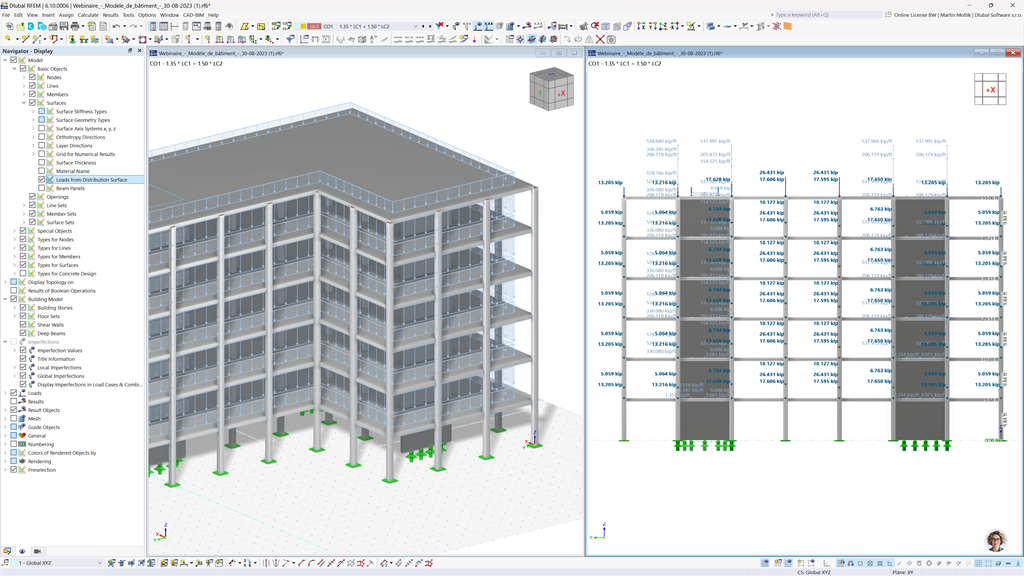

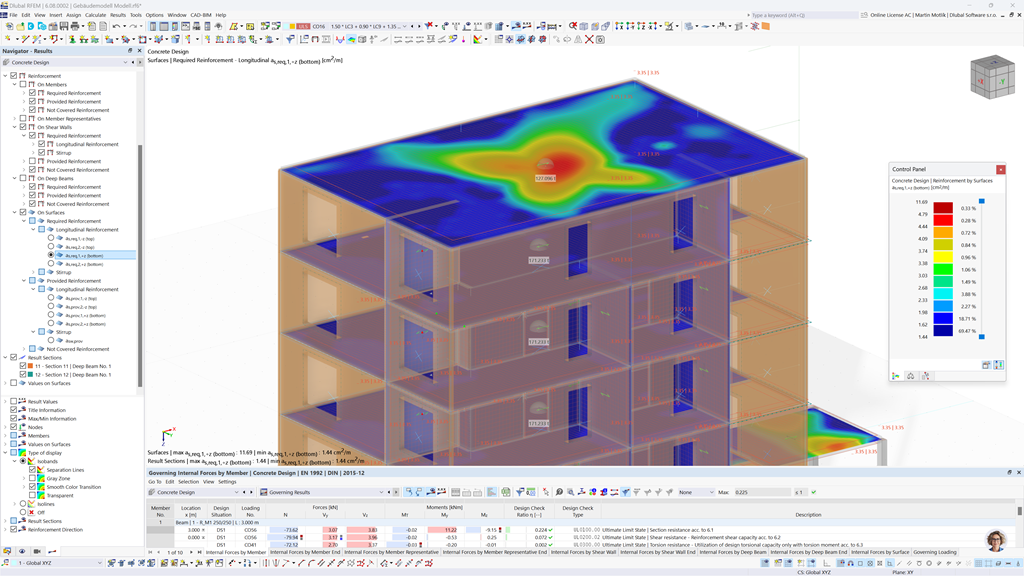

Сравнение модели бетонной конструкции без распределения нагрузки (слева) и с распределением нагрузки (справа)
Видео: Модель здания для многоэтажных зданий | RFEM 6 от Dlubal Software

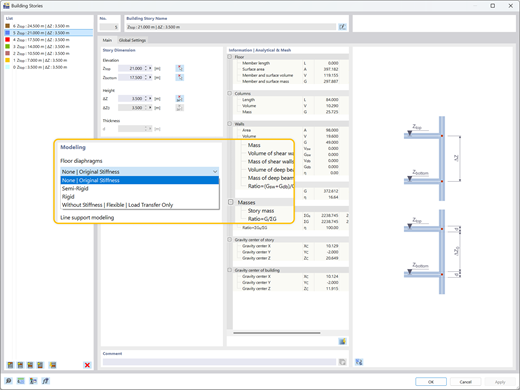

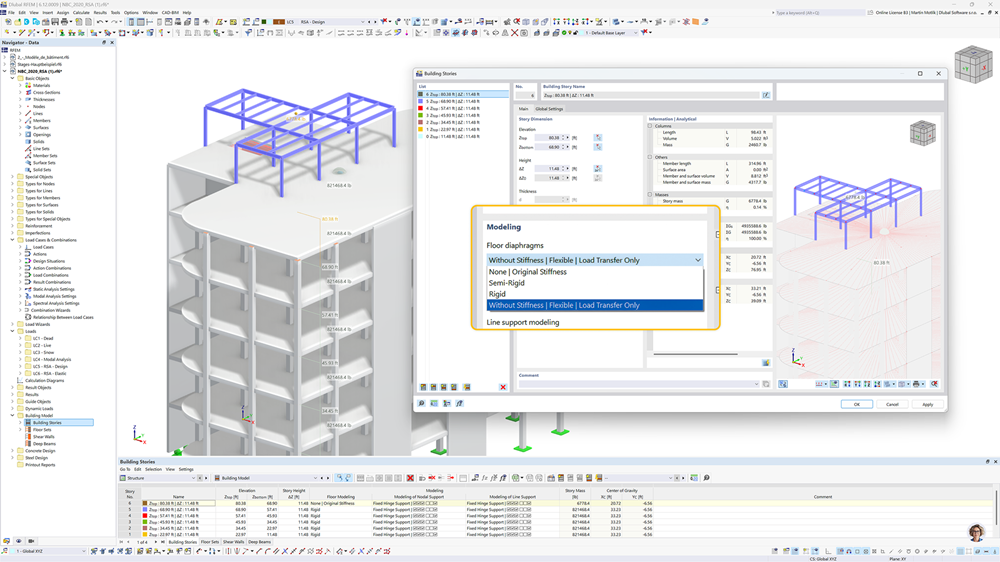

Типы диафрагм перекрытия Иллюстрация

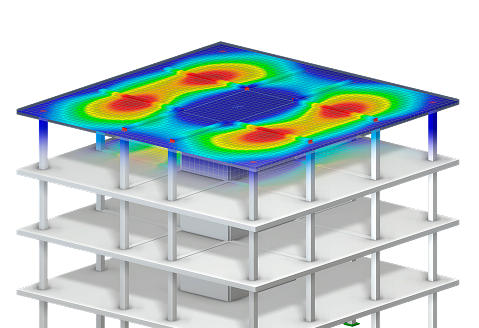

Сравнение модели бетонной конструкции без распределения нагрузки (слева) и с распределением нагрузки (справа)
_1.png?mw=200&hash=8acec83e1c3f2994f584ecbddd56d817d1dd252d)

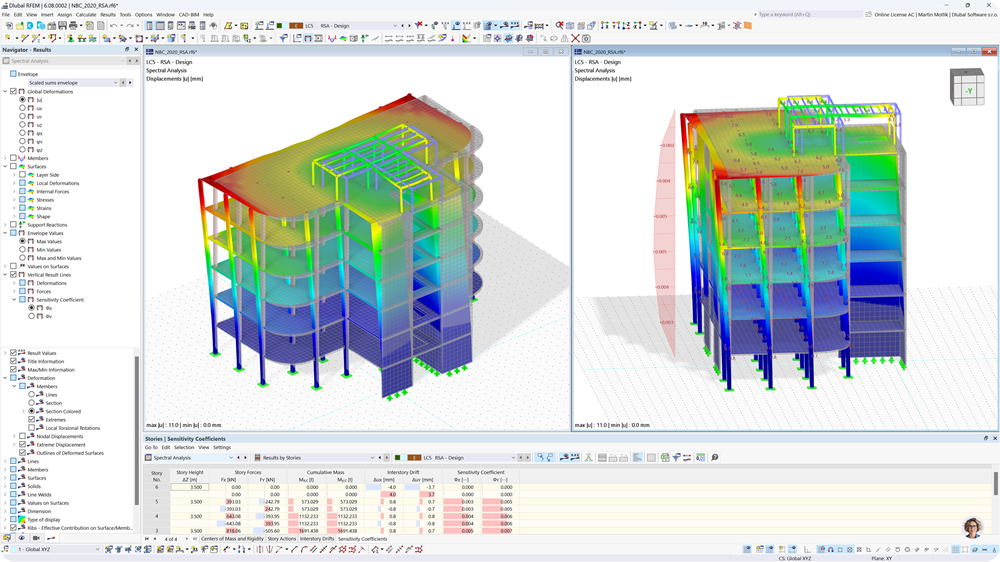

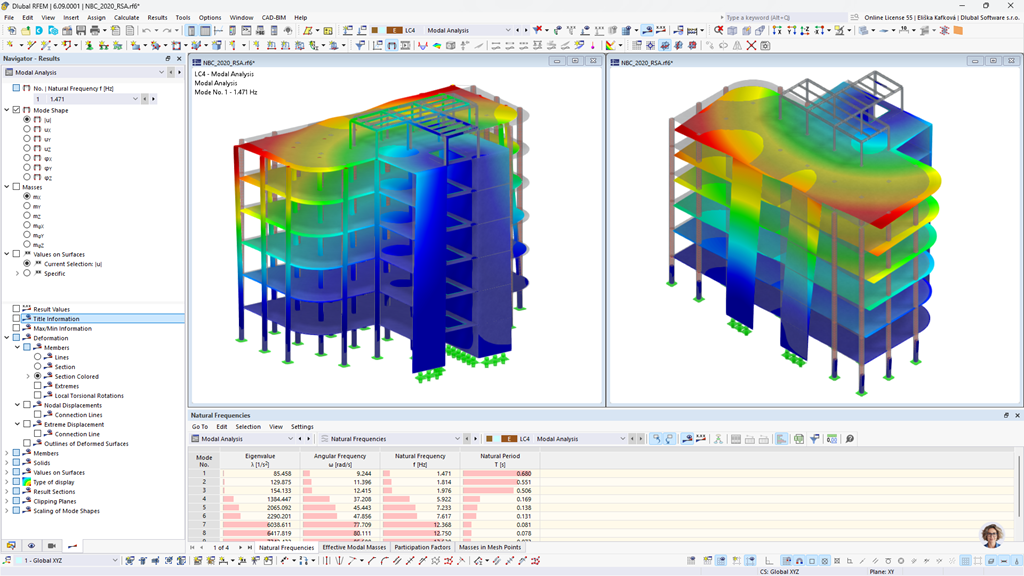

Анализ визуализации коэффициента чувствительности по спектру отклика
Видео: Модель здания для многоэтажных зданий | RFEM 6 от Dlubal Software

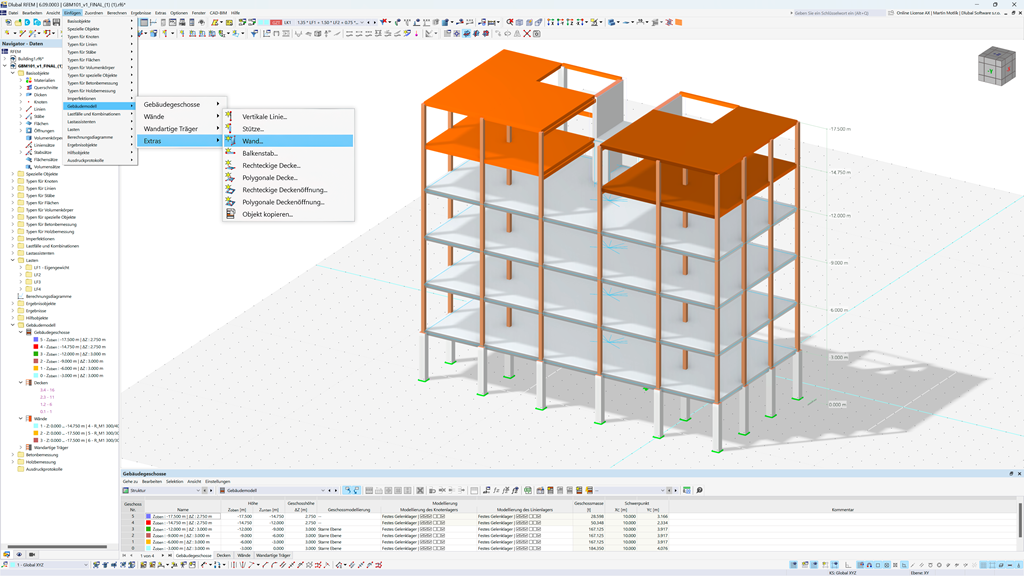

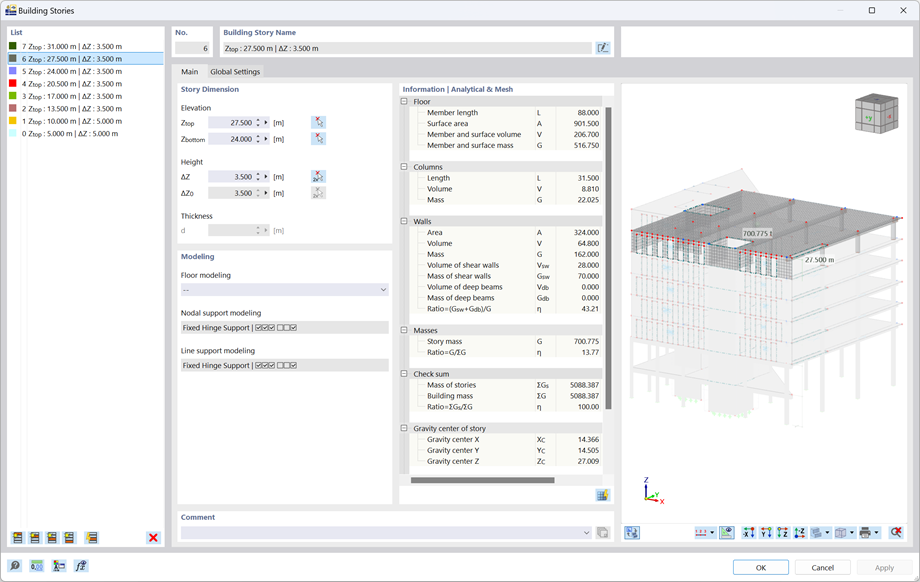

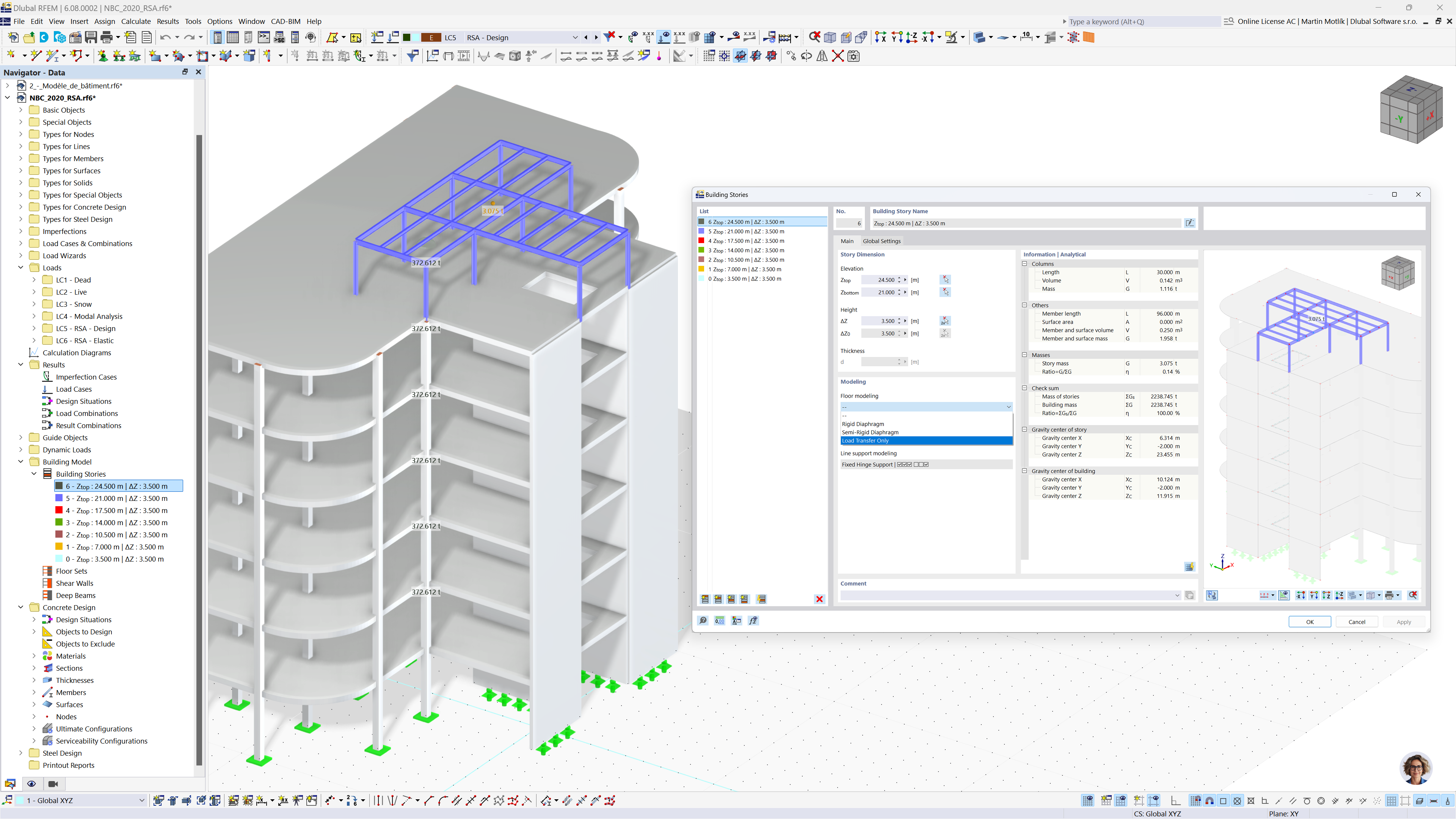

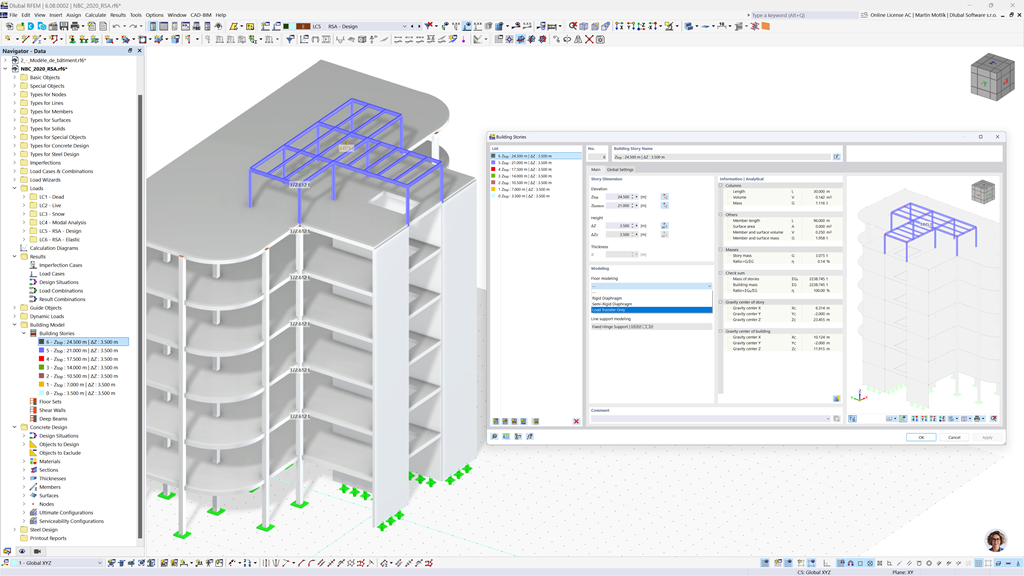

Аддон Building Model организует вашу 3D модель на определенные этажи, оптимизируя анализ многоуровневых сооружений. Он автоматически упрощает распределение нагрузок и обрабатывает специфические настройки жесткости, обеспечивая точную оценку сейсмической устойчивости и глобальные проверки устойчивости на основе реалистичного поведения здания.

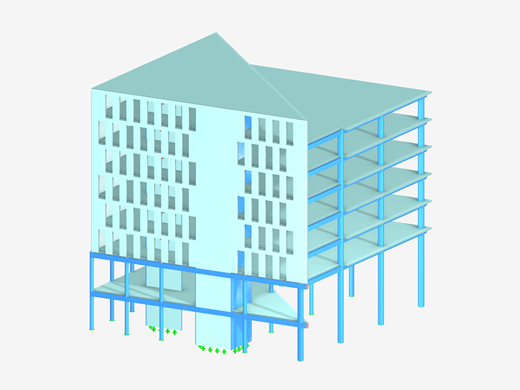

Устойчивость и оптимизация здания

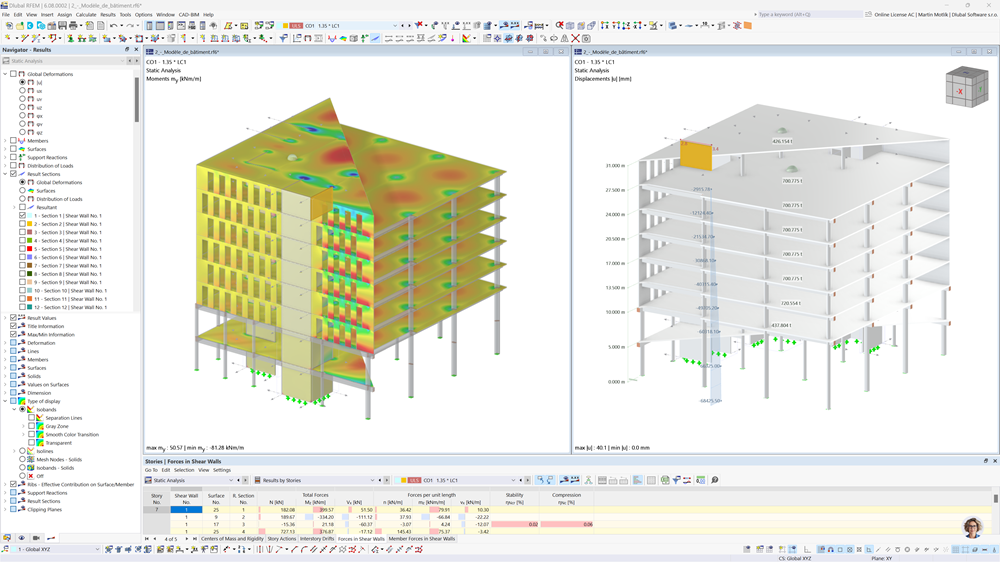

После расчета сейсмического анализа выводятся табличные результаты для каждого уровня этажа, включая центр массы, центр жесткости, сдвиг этажа и перемещения этажа. Это позволяет точно оценить реакцию конструкции на приложенные сейсмические нагрузки. Дополнительная информация о результатах, такая как коэффициенты чувствительности и дрейф этажа, указывает, требуется ли дополнительная оптимизация конструкции для обеспечения требований по стабильности.

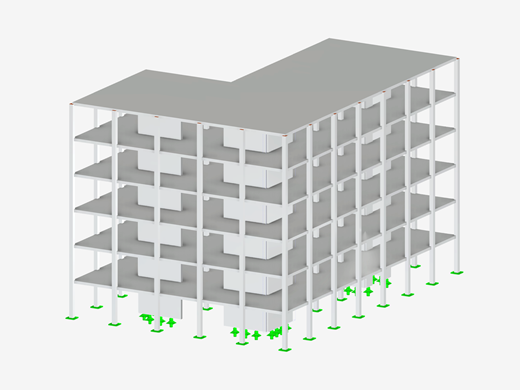

Боковой и гравитационный анализ

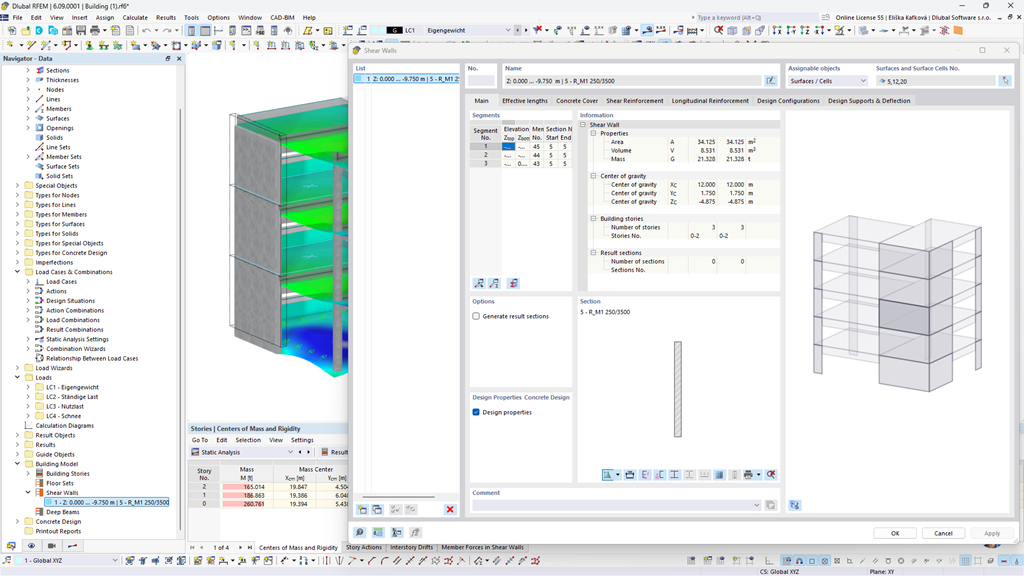

При использовании жестких или полужестких диафрагм с добавкой Building Model, 3D-анализ бокового сопротивления (стены) проводится независимо от 2D-анализa гравитации (перекрытия). Добавка автоматически определяет центр масс и, в случае жестких диафрагм, центр жесткости для каждого этажа. Она также определяет ключевые параметры, такие как торсионная реакция, поведение при смещении и силы, действующие на каждую сейсмическую стену.

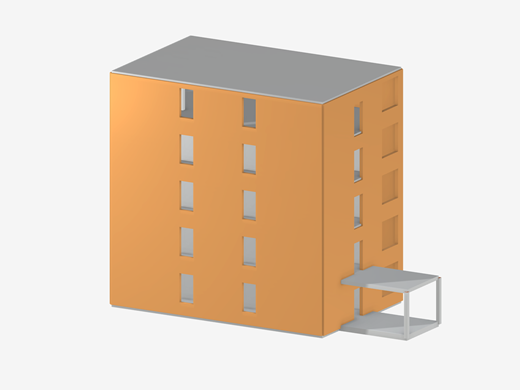

Диафрагмы перекрытий
Диафрагмы могут назначаться каждой этажу независимо. Типы диафрагм включают жесткие, полужесткие и гибкие. Кроме того, доступно также назначение "без диафрагмы". При использовании предложенных типов диафрагм будет учитываться соответствующая жесткость в плоскости и вне плоскости для расчета боковых и гравитационных нагрузок здания. Моделирование диафрагм предоставляет вам гибкость при моделировании сложных конструктивных систем без создания ненужных вычислительных затрат.

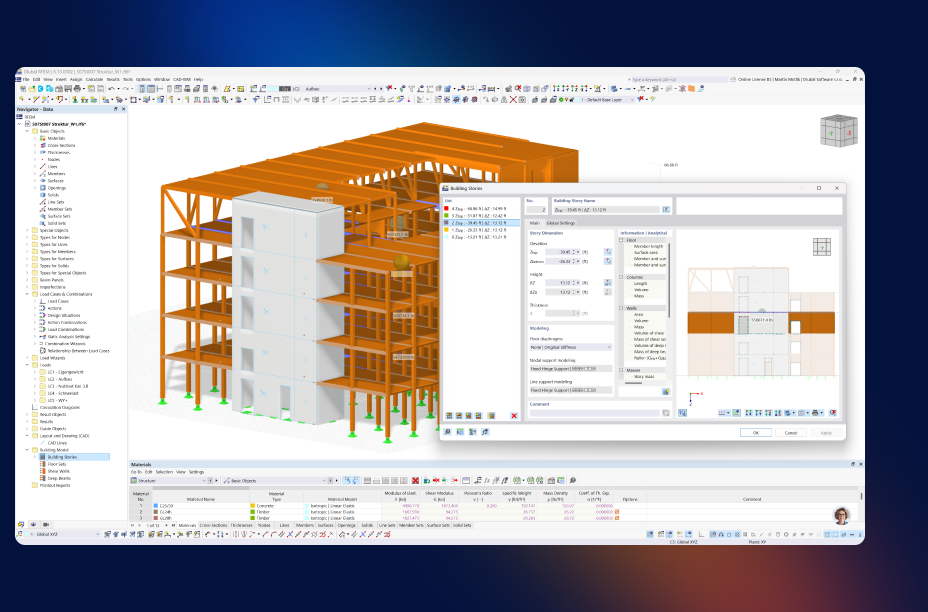

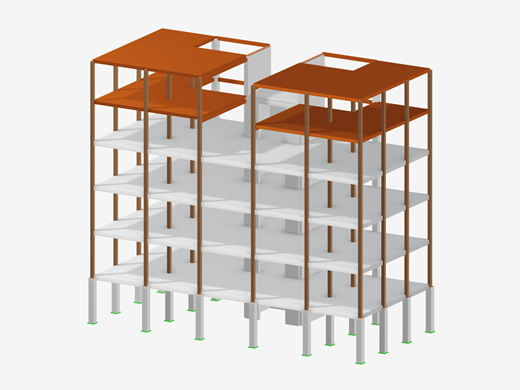

Здание лаборатории в Гарбинге, рядом с Мюнхеном
Дополнение Building Model сыграло решающую роль в анализе этой впечатляющей деревянной конструкции. Оно позволило инженерам Lignaconsult эффективно управлять определениями этажей и проверять стабильность многослойных CLT поверхностей в ходе строительной фазы.
Анализ моделей зданий - статьи
_1.png?mw=920&hash=800a0a290931e6a559e5d7288131ecfd3f68d720)
Оценка горизонтальных перемещений этажей под сейсмическими нагрузками по ASCE 7-22
Чрезмерный дрейф может привести к нестабильности системы и повреждению неструктурных компонентов. Эта статья подробно описывает процедуру оценки межэтажного дрейфа в RFEM 6 в соответствии со стандартами ASCE 7-22.
Типы этажей в аддоне Модель здания Dlubal
Вы сосредоточены на динамическом поведении, упрощении конструкции или второстепенных элементах? Узнайте, как выбрать правильное определение этажа для ваших конкретных целей, и изучите различные типы, доступные в надстройке Модель здания.
Часто задаваемые вопросы
Какое ключевое преимущество использования аддона «Модель здания» для сейсмического анализа?
Ключевым преимуществом дополнительного модуля Building Model является его способность точно определять межэтажные сдвиги, критический параметр в сейсмическом проектировании. Оценка межэтажных сдвигов необходима для обеспечения структурной целостности путем ограничения чрезмерных смещений, которые могут вызвать нестабильность или повреждение неконструктивных элементов, таких как перегородки.
Благодаря этой функциональности, инженеры также могут рассчитывать коэффициенты стабильности и чувствительности межэтажных сдвигов, что помогает оценить необходимость учета P-дельта эффектов в сейсмическом анализе. Эти эффекты могут быть без проблем интегрированы в RFEM 6, вместе с дополнительным модулем Response Spectrum Analysis, для более тщательной и всесторонней оценки сейсмической устойчивости здания.
Могу ли я проектировать как деревянные, так железобетонные срезные стены в этом аддоне?
Да. Дополнение Building Model поддерживает проверку проектирования для обоих материалов. Оно интегрируется со стандартами, такими как Еврокод 5, NDS и CSA 086 для древесины, а также Еврокод 2, ACI и CSA A23.3 для бетона, предоставляя безопасную и эффективную проверку проектирования с четким графическим выводом.
Почему при расчёте строительных компонентов независимо возникает неустойчивость?
Модель здания и функция моделирования этажей с «Жёсткой диафрагмой» не предназначены для всех типов зданий. Эта функция была в первую очередь разработана для 3D-зданий с 5-10 этажами (или более) с регулярными или одинаковыми планами этажей. Это означает, что вы должны назначать функцию «Жёсткая диафрагма» только плите перекрытия, где стены и колонны расположены идентично на этажах выше и ниже.
Узнать больше: FAQ | Потеря устойчивости при использовании Модели здания с «Жёсткой диафрагмой»
Как аддон обрабатывает боковые нагрузки, такие как ветер и сейсмическое воздействие?
Дополнение использует определенные боковые элементы (связевые стены) для передачи исключительно горизонтальных нагрузок. Оно автоматически рассчитывает центр масс и жесткость для каждого этажа, а также крутильные и перемещенческие параметры, что позволяет быстро и точно оценивать поведение здания под воздействием боковых нагрузок.
Оптимальные практики моделирования линейных освобождений и линейных шарниров для массивной древесины с диафрагмами в RFEM 6
Использование линейных освобождений или шарниров внутри определенной диафрагмы (жесткой или полужесткой) обычно не рекомендуется. Диафрагмы предполагают непрерывность в плоскости, в то время как линейные освобождения вводят разрыв, создавая конфликт жесткости, который может привести к числовой нестабильности. Для точного моделирования массивной древесины лучше исключить диафрагму и полностью моделировать систему пола в 3D.
Узнать больше: FAQ | Лучшие приёмы работы с линейными релизами, линейными шарнирами и диафрагмами в RFEM 6
