V tomto videu ukazujeme, jak lze pomocí funkce "Generovat zatížení" automaticky převádět plošná zatížení na zatížení na pruty. Přitom se nám nabízí možnost generovat zatížení buď prostřednictvím roviny nebo pomocí buněk.

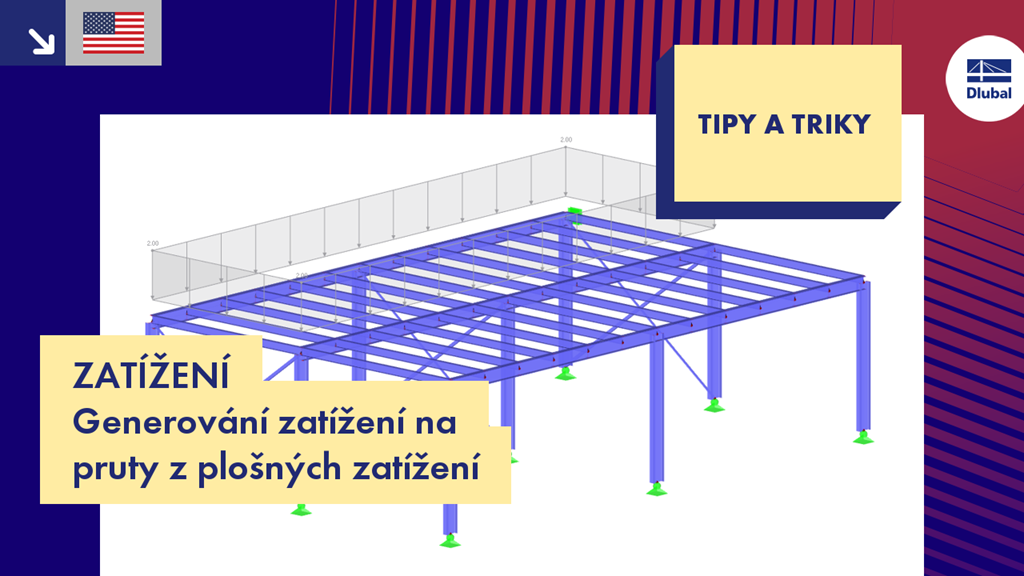

T&T 003 | Zatížení - Generování zatížení na pruty z plošných zatížení
Plošná zatížení lze automaticky převést na zatížení na pruty. K dispozici jsou dvě možnosti:
- Zatížení na pruty z plošného zatížení prostřednictvím roviny
- Zatížení na pruty z plošného zatížení pomocí buněk
V závislosti na vybrané funkci je třeba zadat buď rovinu pomocí rohových uzlů anebo je třeba vybrat v grafickém okně příslušné buňky. Plošné zatížení lze aplikovat na celou plochu anebo případně pouze na účinnou plochu prutů nebo na její průmět.
Online manuál programu RFEM | Zatížení na pruty z plošného zatížení pomocí rovinyNástroje pro generování usnadňují zadávání parametrických modelů, například rámových konstrukcí, hal, příhradových nosníků, točitých schodišť, oblouků nebo střech. Mnoho generátorů navíc nabízí možnost vytvářet zatěžovací stavy a zatížení z vlastní tíhy, sněhu a větru.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
Smykové stěny a stěnové nosníky v modelu budovy máte k dispozici jako samostatné objekty v addonech pro posouzení. To umožňuje rychlejší filtrování objektů ve výsledcích a také lepší dokumentaci ve výstupním protokolu.
