Вопрос:

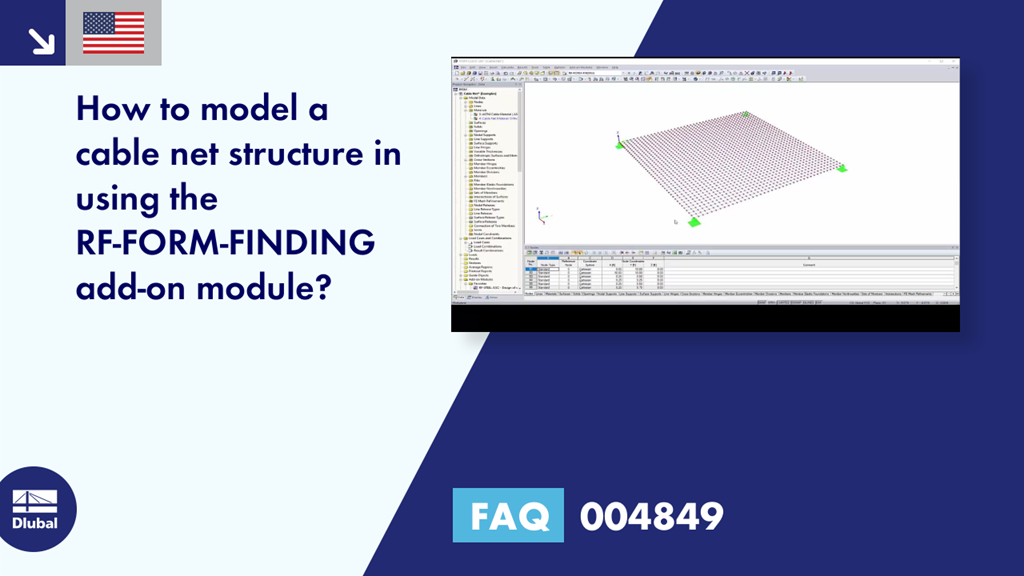

Как смоделировать структуру кабельной сети с помощью дополнительного модуля RF-FORMING?
Ответ:
Поскольку несколько сегментов каната должны быть смоделированы в виде сетки для сети, канаты не образуют непрерывный элемент. Это не идеально для дополнительного модуля RF-FORMING, так как свойства предварительного натяжения каната, такие как прогиб, заданная длина или сила, лучше всего применяются к одному сегменту каната. Эту настройку нелегко применить к веревке, которая разделена на несколько сегментов по длине.
Лучший способ смоделировать сетку в RFEM - использовать элемент поверхности. Материал и свойства жесткости поверхности такие же, как и у сетки. Затем можно применить RF-SHAPE-FINDING к элементу поверхности, например B.
