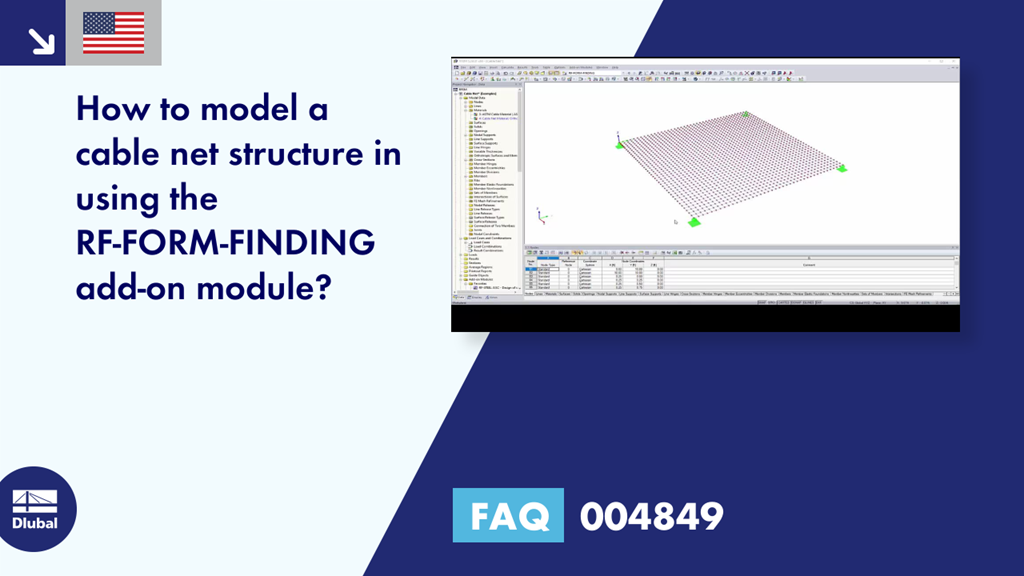

FAQ 004849 | Jak mohu modelovat konstrukci z lanových sítí pomocí přídavného modulu RF-FORM-FINDING?

FAQ | 004849

Dotaz:
Jak mohu modelovat konstrukci z lanových sítí pomocí přídavného modulu RF-FORM-FINDING?

Odpověď:
Protože modelování sítě vyžaduje více lanových segmentů ve vzoru typu rastru, nejsou lana jedním sledem prutů. To není optimální pro přídavný modul RF-FORM-FINDING, protože vlastnosti předpětí lana jako je průvěs, požadovaná délka nebo síla se nejlépe aplikují na jeden segment lana. Program nemůže jednoduše použít tato nastavení na lano, které je po celé délce rozdělené do několika segmentů.

Nejlepším způsobem modelování sítě v programu RFEM je místo toho použití plošného prvku. Materiálové a tuhostní vlastnosti plochy odpovídají vlastnostem sítě specifikovaných výrobcem. Přídavný modul RF-FORM-FINDING může být následně použitý na plošný prvek jako předpětí nebo napětí.
