Вопрос:

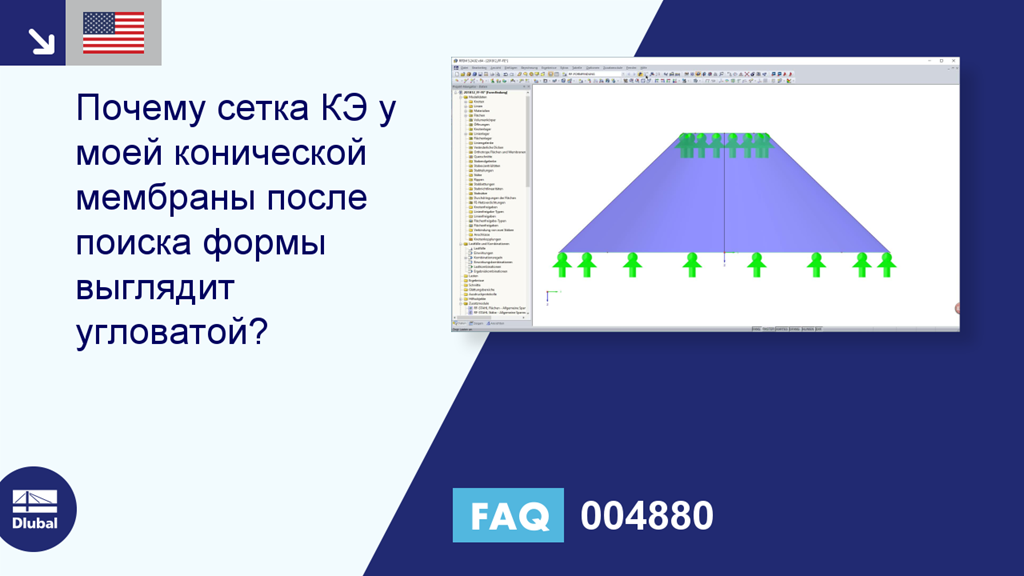

Почему сетка КЭ у моей конической мембраны после поиска формы выглядит угловатой?
Ответ:
Это скорее всего связано с размером заданных вами конечных элементов.
Обычно форма получается угловатой при задании грубой сетки КЭ размером 1 м.
Например, форма более плотной сетки КЭ размером 0,1 м уже выглядит намного глаже.
Проект заказчика
Проект заказчика
Проект заказчика
Проект заказчика
Проект заказчика
При активации флажка 'Топология на форме поиска формы' в Навигаторе проектов - Отображение, изображение модели оптимизируется на основе геометрии поиска формы. Таким образом, будут, например, нагрузки всегда отображаться в соответствии с деформированной конструкцией.
Наложенные деформации линий могут быть заданы для опертых линий в RFEM. Например, с помощью этой функции могут быть смоделированы осадки фундаментов.
Кроме того, можно задать наложенные вращения для линий.
В программе RFEM предлагается возможность соединить поверхности с жесткостью типа «Мембрана» или «Мембранно-ортотропная» с моделями материала «Изотропная нелинейная упругая 2D/3D» и «Изотропная пластическая 2D/3D» (дополнительный модуль Требуется модуль RF-MAT NL ).
что позволяет моделировать нелинейные свойства материала при растяжении, например, для ETFE-плёнок.
