Pytanie:

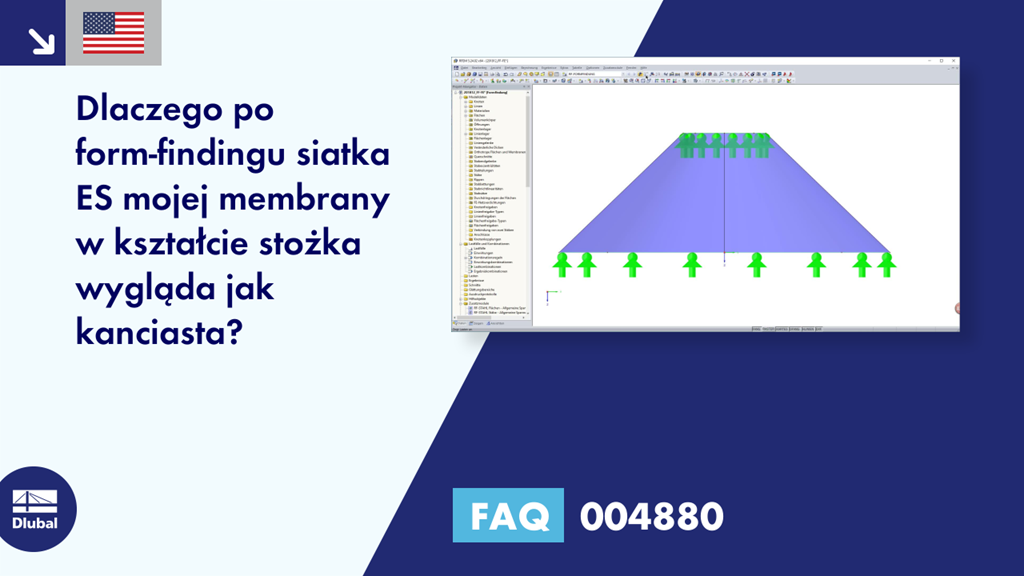

Dlaczego po form-findingu siatka ES mojej membrany w kształcie stożka wygląda jak kanciasta?
Odpowiedź:
Wynika to prawdopodobnie z wielkości zdefiniowanych elementów ES.
W przypadku szorstkiej siatki ES o długości 1 m kształt wygląda jak kątowy.
W przypadku drobnej siatki ES o długości 0,1 m kształt wydaje się gładszy.
Po aktywowaniu opcji 'Topologia na formie form-finding' w Nawigatorze projektu - Wyświetlanie, model jest optymalizowany w oparciu o geometrię form-finding. Na przykład obciążenia są wyświetlane w odniesieniu do odkształconego układu.
W programie RFEM istnieje możliwość łączenia powierzchni o typach sztywności "Membrana" i "Membrana ortotropowa" z modelami materiałowymi "Izotropowy nieliniowy sprężysty 2D/3D" i "Izotropowy plastyczny 2D/3D" (moduł dodatkowy (RF-MAT NL ).
Ta funkcja umożliwia symulację nieliniowych odkształceń np. folii ETFE.
Wprowadzenie typu obciążenia Woda stojąca umożliwia symulację oddziaływań deszczu na powierzchnie wielokrotnie zakrzywione, z uwzględnieniem przemieszczeń według analizy dużych odkształceń.
Ten numeryczny proces analizy deszczowej analizuje przypisaną geometrię powierzchni i określa, które składowe wody deszczowej spływają, a które gromadzą się w postaci kałuży (kieszeni wodnych) na powierzchni. Rozmiar kałuży powoduje wówczas odpowiednie obciążenie pionowe do analizy statyczno-wytrzymałościowej.
Funkcja ta jest przeznaczona do analizy w przybliżeniu poziomych geometrii dachów membranowych pod obciążeniem deszczem.
