Дополнительный модуль RF-MOVE Surfaces значительно облегчает создание загружений для различных положений подвижных нагрузок. На основе этих положений затем создаются отдельные загружения для программы RFEM. По желанию можно в модуле создать также сводное расчетное сочетание всех положений нагрузки.

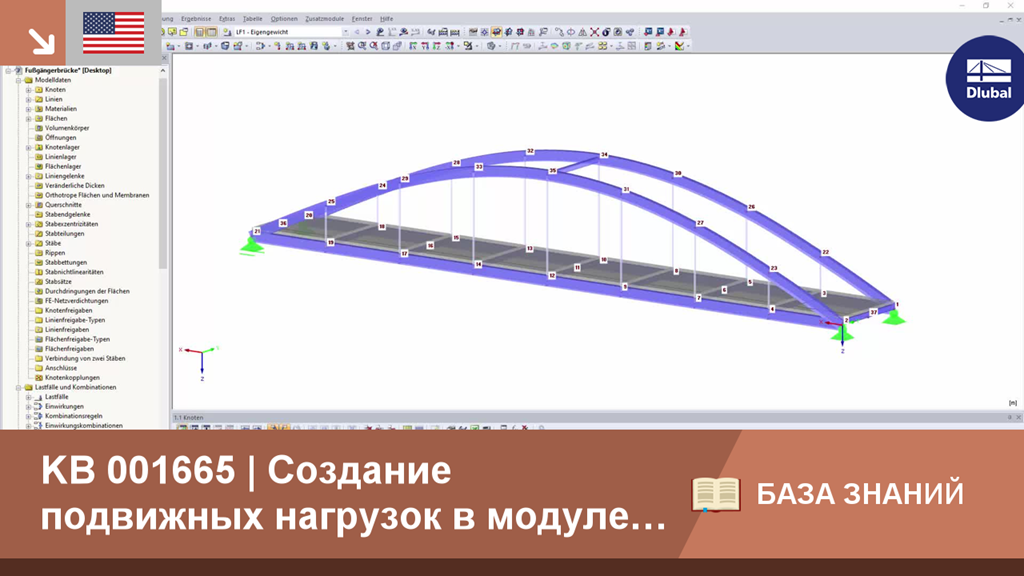

KB 001665 | Создание подвижных нагрузок в модуле RF-MOVE Surfaces
Расчет холодногнутых стальных стержней по норме AISI S100-16/CSA S136-16 доступен в программе RFEM 6. Доступ к расчёту можно получить, выбрав стандарт «AISC 360» или «CSA S16» в аддоне Steel Design. Затем для холодногнутого расчета автоматически выбирается «AISI S100» или «CSA S136».
RFEM применяет метод прямой прочности (DSM) для расчета упругой нагрузки на стержень при потере устойчивости. Метод прямой прочности предлагает два типа решений: численное (метод конечных полос) и аналитическое (спецификация). Сигнатуру конечного автомата и формы потери устойчивости можно увидеть в разделе «Сечения».
Дополнительный модуль RF-MOVE/RSMOVE не отображает каких-либо окон результатов: Вы можете проверить созданные загружения и нагрузки в RFEM/RSTAB. Описания отдельных подвижных нагрузок создаются на основе соответствующего номера приращения нагрузки.
Однако, Вы можете изменить описания в RFEM/RSTAB. Все таблицы данных могут быть экспортированы в MS Excel.
Вы можете создать различные загружения одним щелчком мыши. После генерирования загружений, в модуле будет отображено количество созданных загружений и расчетных сочетаний.
Выбор блоков стержней с подвижными нагрузками выполняется в модели RFEM/RSTAB графически. К одному блоку стержней можно применить несколько различных типов нагрузок одновременно.
Указав на первую позицию нагрузки, можно точно отобразить нагрузку, действующую на подкрановые пути непрерывного стержня. Таким же образом, можно задать, будет ли подвижная нагрузка, состоящая из различных нагрузок, перемещаться за пределы конца непрерывного стержня (мост) или нет (подкрановый путь).
Приращение отдельных позиций нагрузки определяется по количеству загружений, созданных для RFEM/RSTAB. Вы также можете добавить нагрузки в уже существующие загружения RFEM/RSTAB, таким образом, не требуется дополнительная суперпозиция. Доступно несколько типов нагрузок, например, одиночные, линейные и трапециевидные нагрузки, а также пары нагрузок и несколько равномерных сосредоточенных нагрузок.
Нагрузки можно прикладывать в местном и общем направлении. Применение может относиться к реальной длине стержня или к проекции в общем направлении.
