Создание подвижных нагрузок в модуле RF-MOVE Surfaces

Дополнительный модуль можно открыть с помощью пункта меню программы RFEM Дополнительные модули → Прочие → RF-MOVE Surfaces. Также модуль можно открыть во вкладке «Данные» в навигаторе проектов, щелкнув на запись Дополнительные модули → RF-MOVE Surfaces.

Ввод данных

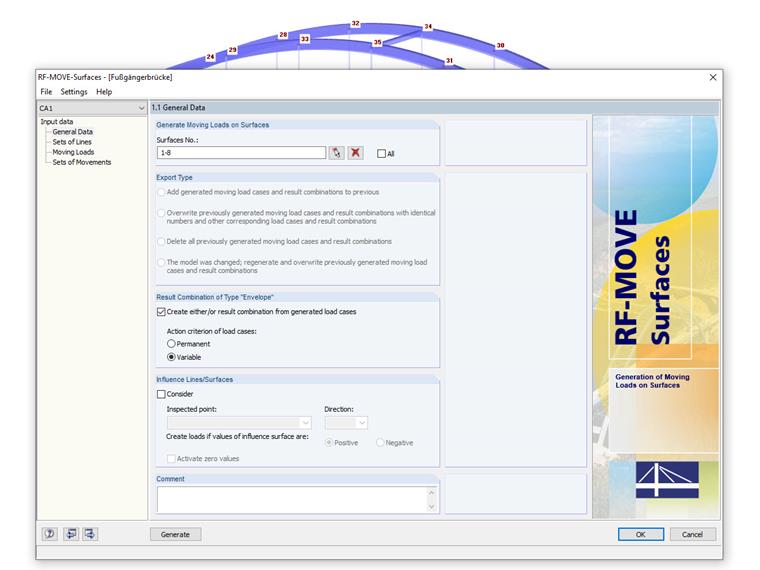

Сначала нужно задать поверхности, на которых будут созданы подвижные нагрузки.

Если подвижные нагрузки уже имеются в конструкции, то необходим дальнейший ввод данных в секции «Тип экспорта». В противном случае данный раздел будет недоступен, как в нашем примере.

Поле флажка в секции расчетного сочетания «сводное» позволяет создать расчетное сочетание из загружений с подвижными нагрузками. В качестве критерия воздействия загружений выберем опцию Переменное.

Секция окна «Линии/поверхности влияния» позволяет учесть линии и поверхности влияния, определенные в дополнительном модуле RF-INFLUENCE. Объем данных можно снизить, поскольку будут созданы только неблагоприятные загружения. В нашем примере флажок в данном поле не установлен.

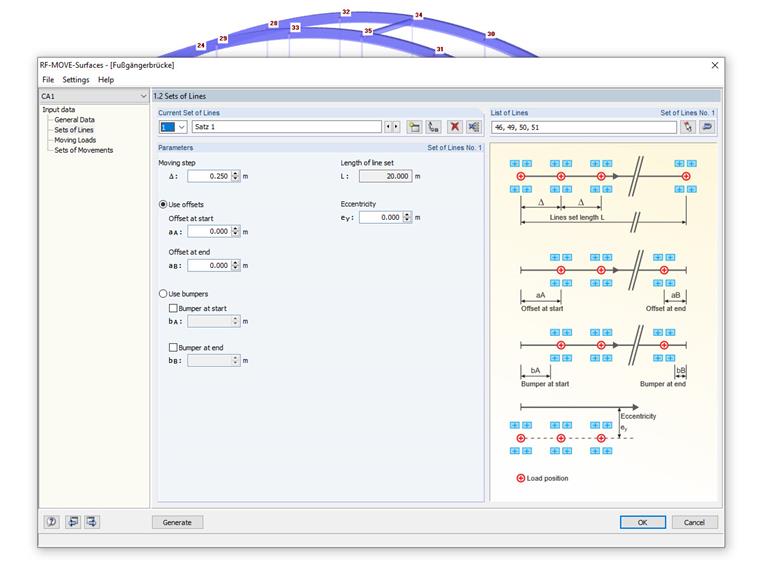

Затем нужно задать расстояние, на которое перемещаются подвижные нагрузки. Для этого необходимо создать набор линий. Рекомендуется заранее задать «полосу движения» в модели RFEM.

В поле ввода «Список линий/Набор линий №» можно вручную ввести номера линий, представляющих «направляющие» для подвижной нагрузки. Порядок номеров определяет направление движения.

Линии, разумеется, также можно выбрать в рабочем окне графически. При этом также важно убедиться в том, что линии будут обозначены щелчком мыши в правильном порядке.

В секции «Параметры» можно задать глобальные настройки для создания загружений.

Шаг перемещения определяет одинаковое расстояние, на которое перемещаются нагрузки по поверхностям. Чем меньше шаг перемещения, тем больше загружений будет создано. Кроме того, можно применить отступ и/или буфер.

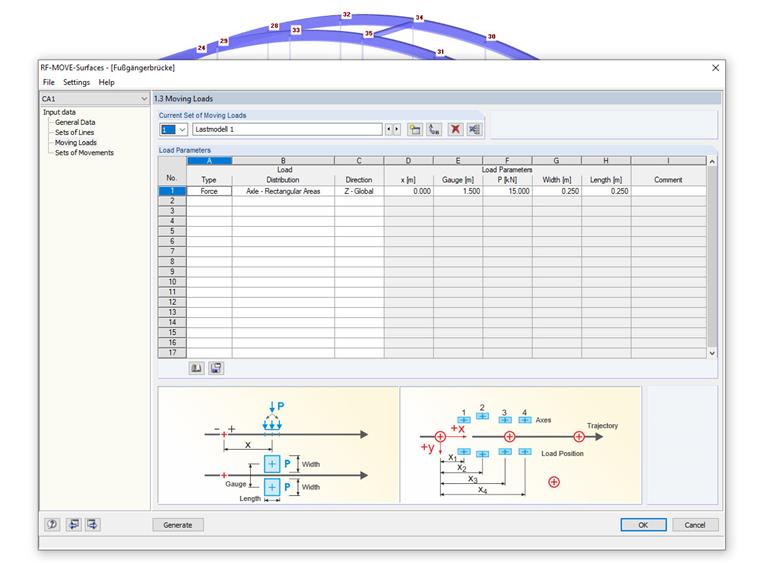

В окне «Подвижные нагрузки» задаются параметры подвижных нагрузок. В одной модели нагрузок можно скомбинировать разные нагрузки. Заданные модели нагрузок присваиваются наборам линий, и на основе этих данных создаются отдельные загружения.

Затем можно задать нагрузку в качестве силы или момента и выбрать распределение нагрузки. Существует несколько вариантов.

В нашем примере выбрано распределение нагрузки «Ось - прямоугольные области». Преимущество состоит в том, что нагрузка в виде пары блочных нагрузок разделяется на две поверхностные нагрузки на расстоянии шага перемещения, и, в отличие от единичной нагрузки, таким образом можно избежать сингулярностей.

Поскольку формирование подвижных нагрузок обычно требует значительных усилий, их можно сохранить в библиотеке моделей нагрузок для того, чтобы применить и в других проектах. Кроме того, в базе данных уже содержится большое количество моделей нагрузок.

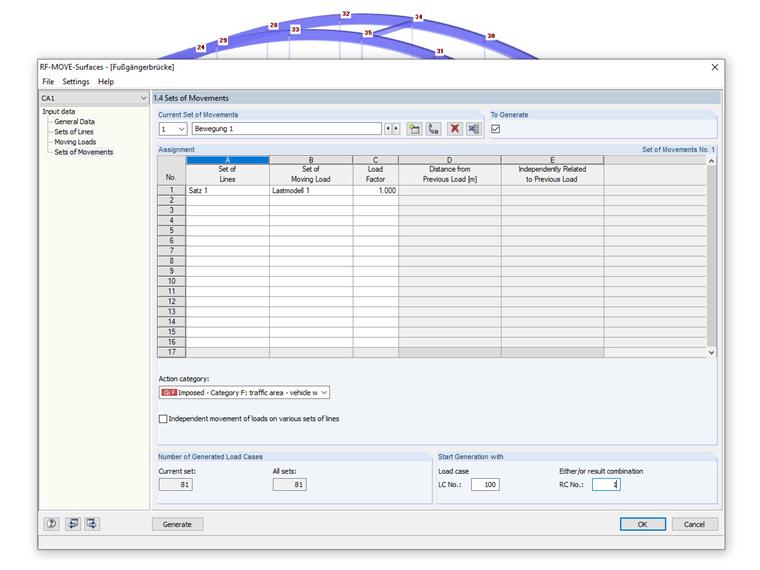

Последнее окно «Наборы перемещений» связывает данные геометрии наборов линий с вводом подвижных нагрузок. Таким образом, в окне задается, какой набор нагрузок перемещается по тому или иному набору линий.

В большинстве случаев достаточно одного набора перемещений, как в нашем примере.

Набор 1 применяется в виде набора линий, а модель нагрузки 1 в виде подвижной нагрузки. В качестве категории воздействия выбраны полезные нагрузки категории F.

Генерирование и результаты

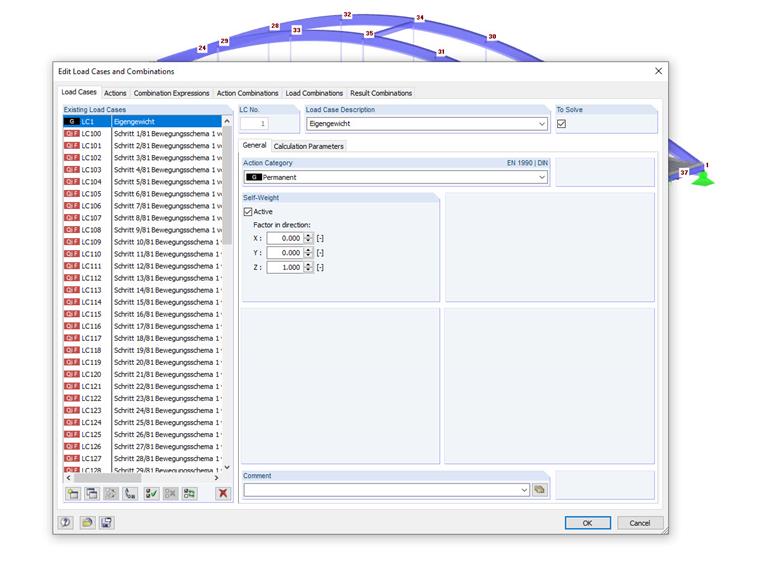

Различные загружения могут быть созданы одним щелчком мыши по кнопке «генерировать». В конце процесса генерирования номера созданных загружений и расчетных сочетаний отображаются в виде примечания, в нашем примере их 81.

Модуль RF-MOVE Surfaces не отображает никаких таблиц с результатами. Нагрузки, созданные в отдельных загружениях, можно, как обычно, проверить в графическом окне, в диалоговых окнах редактирования или в таблице «Нагрузки». Они передаются в соответствующие таблицы как свободные единичные нагрузки, свободные линейные нагрузки или свободные полигональные нагрузки.

Документация

Данные дополнительного модуля не обрабатываются отдельно в печатном протоколе результатов. Созданные загружения, включая нагрузки, передаются в программу RFEM, в которой их можно включить в документацию.
