В модуле RF-/FOUNDATION Pro арматура, которая должна быть размещена в фундаментной плите, и, при необходимости, звенья ковша отображаются в 3D -рендеринге и на чертежах арматуры.

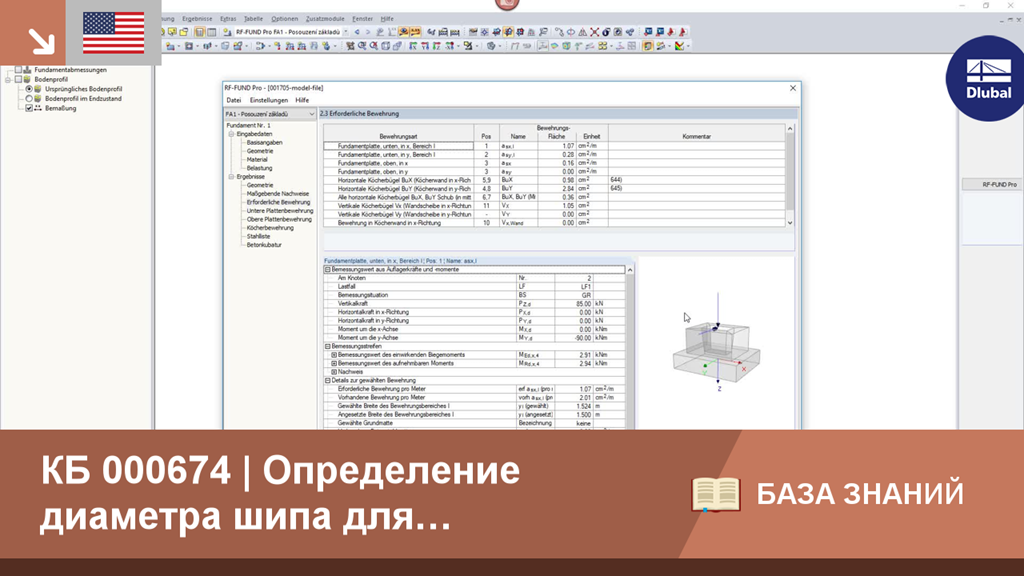

КБ 000674 | Определение диаметра шипа для армирования фундамента
Ссылки
У вас есть какие-нибудь вопросы?
Длина: 00:00:34 min
База знаний
Длина: 00:00:33 min
База знаний
Длина: 00:00:56 min
База знаний
Длина: 00:00:42 min
Длина: 00:00:38 min
Длина: 00:00:39 min
Длина: 00:00:45 min
База знаний
Длина: 00:00:47 min
Длина: 00:00:37 min
_(1).png?mw=350&hash=c41d302023ea52d900f8cbeb95dd3494c2b37077)
В RF‑/FOUNDATION Pro арматура, которая должна быть размещена в фундаментной плите, и, при необходимости, связи ковша отображаются в 3D-рендеринге и на чертежах арматуры.
Fundamente lassen sich mit ihren Abmessungen in einer benutzerdefinierten Bibliothek als Vorlage abspeichern.
In RFEM 5 und RSTAB 8 in RF-/FUND Pro können die Fundamentabmessungen für alle fünf Fundamenttypen in einer benutzerdefinierten Bibliothek mit Fundamentvorlagen gespeichert und in anderen Modellen wieder verwendet werden.
В модуле RF-/FOUNDATION Pro для расчета фундаментов всегда требуется для различных расчетных ситуаций (STR, GEO, UPL или EQU) определение соответствующей нагрузки (загружения, сочетания нагрузок или расчетного сочетания).
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
В разделе {%><https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-zhelezobetonnyh-konstrukcij/raschet-zhelezobetonnyh-''' Аддон Расчёт железобетонных конструкций стержней и поверхностей ]] предоставляет возможность выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
Аддон Расчёт железобетонных конструкций позволяет выполнить сейсмический расчёт железобетонных стержней по норме EC 8. Она включает в себя, среди прочего, следующие функции:
- Конфигурации сейсмического расчёта
- Дифференциация классов податливости DCL, DCM, DCH
- Возможность переноса коэффициента работы из динамического расчёта
- Проверка предельного значения коэффициента работы
- Расчётные проверки несущей способности «Сильная колонна – слабая балка»
- Детализация и особые правила для коэффициента податливости кривизны
- Детализация и особые правила для местной податливости
Проверяет ли программа длину перехлеста вертикальных хомутов блочного фундамента с гладкими стенками подколонника?
Способен ли дополнительный модуль RF‑/FOUNDATION Pro работать также автономно, то есть без основной программы?
Каким образом рассчитывается статическая высота d при расчете блочных фундаментов на изгиб (расчет в качестве эквивалентных балок)?
Можно ли в дополнительном модуле RF-/FOUNDATION Pro выполнять также расчет на раскрытие трещин по норме EN 1992‑1‑1, раздел 7.3?
Можно ли в программе RFEM рассчитать железобетонную конструкцию также по австрийской норме ÖNORM?
Можно ли с помощью модуля RF-CONCRETE Surfaces определить массу стали для вставленной арматуры?
