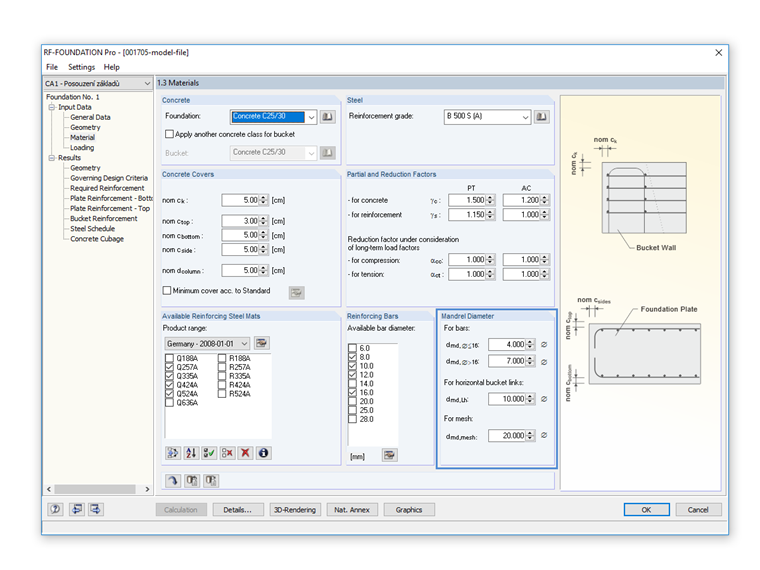

Во входном окне 1.3 можно задать диаметры изгибающих валков, используемые для предложения арматуры, отдельно для арматурных стержней, арматурной сетки и арматуры горизонтального ковша. Диаметры оправок из национального приложения к Еврокоду 2 (EN 1992‑1‑1), которые вы выбрали для расчета, являются предварительно заданными.
Определение диаметра оправки для армирования фундамента
В RF‑/FOUNDATION Pro арматура, которая должна быть размещена в фундаментной плите, и, при необходимости, связи ковша отображаются в 3D-рендеринге и на чертежах арматуры.
Автор
Г-н Мейергофер является руководителем отдела разработки программ для расчета железобетонных конструкций.
