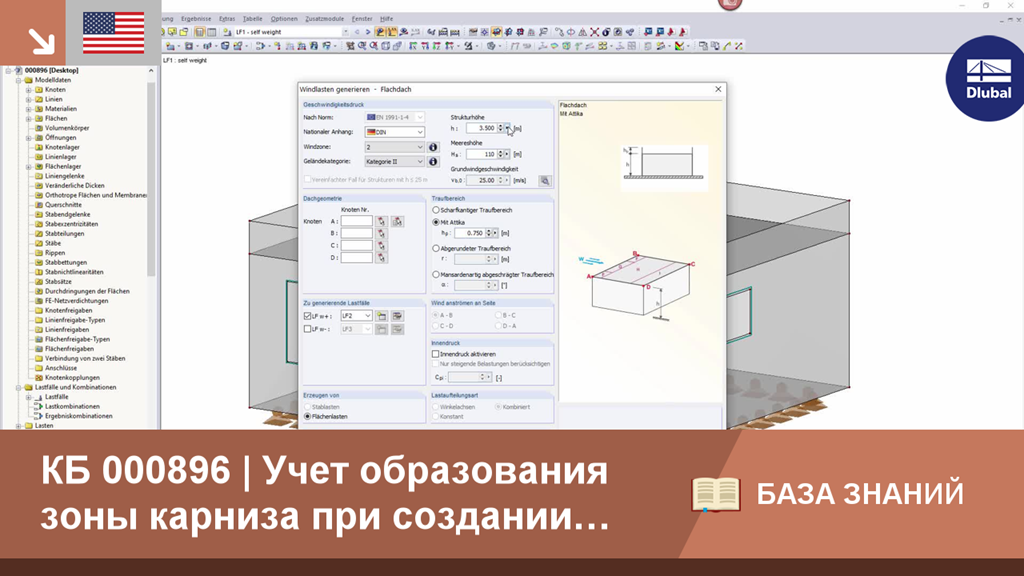

КБ 000896 | Учет образования зоны карниза при создании ветровой нагрузки

Поскольку в нормах Еврокод напрямую не рассматривается действие ветра на конструкции, открытые сбоку, то стоит обратить внимание на четыре случая из немецкой нормы DIN 1055, часть 4.

В зависимости от своей жесткости, массы и демпфирования конструкции реагируют на действие ветра по-разному. В основном их можно разделить на два типа - здания, восприимчивыми к колебаниям, и здания, не восприимчивыми к колебаниям.

Функция автоматического создания сочетаний в программе RFEM и RSTAB по норме «EN 1990 + EN 1991‑3; Краны» позволяет легко рассчитывать как подкрановые балки, так и опорные нагрузки на всю остальную конструкцию.

• Несжимаемый 3D расчет воздушного потока в пакете программ OpenFOAM^®
• Прямой импорт модели из программы RFEM и RSTAB, включая соседние модели и модели рельефа (файлы 3DS, IFC, STEP)
• Расчет модели с помощью STL или VTP файлов независимо от программы RFEM и RSTAB
• Удобный ввод изменений в модель с помощью функции перетаскивания и других графических инструментов
• Автоматическая коррекция топологии модели с помощью термоусадочных сеток
• Возможность добавления объектов из окружающей среды (здания, местности ...)
• Определение ветровых нагрузок на основе высоты здания согласно нормативным параметрам (скорость, интенсивность турбулентности)
• Модели турбулентности к-эпсилон и к-омега
• Автоматическое создание сетки в соответствии с выбранной высотой детали
• Возможность параллельного расчета с оптимальным использованием производительности многоядерных компьютеров
• Предоставление результатов для моделирования с низким разрешением (до 1 миллиона ячеек) в течении нескольких минут
• Предоставление результатов для моделирования со средним/высоким разрешением (от 1 до 10 миллионов ячеек) в течении нескольких часов
• Графическое отображение результатов на плоскостях сечения и отсечения (скалярные и векторные поля)
• Графическое отображение направлений воздушного потока
• Анимация направлений воздушного потока (возможность создания видео)
• Задание точечных и линейных зондов
• Отображение аэродинамических коэффициентов
• Графическое отображение параметров турбулентности в поле ветра
• Возможность создания сеток с помощью поверхностных слоев для области вблизи поверхности модели
• Возможность учета шероховатых поверхностей модели
• Возможность применения численной модели по методу второго Метод
• Многоязычный пользовательский интерфейс (напр., немецкий, английский, испанский, французский)
• Возможность документации результатов в протоколе результатов RFEM и RSTAB

Положитесь на программы Dlubal даже в ветреную погоду. Программы RFEM и RSTAB предоставляют специальный интерфейс для экспорта моделей (напр. конструкций, определенных стрежнями и поверхностями) в RWIND 2. Здесь направления ветра, которые необходимо рассчитать для вашего проекта, задаются с помощью соответствующих угловых положений вокруг вертикальной оси модели. Кроме того, на основе надлежащей ветровой нормы определяются также вертикальный профиль ветра и профиль интенсивности турбулентности. Эти спецификации приводят к конкретным загружениям, в зависимости от угла. Для этого полезны параметры жидкости, свойства модели турбулентности и параметры итерации, которые все хранятся в глобальном масштабе. Вы можете расширить эти загружения путем частичного редактирования в среде RWIND 2, используя модели местности или окружающей среды из векторной графики STL.

В качестве альтернативы, можно запустить RWIND 2 также вручную и без применения интерфейса для RFEM или RSTAB. В таком случае, конструкции и окружающую местность можно смоделировать непосредственно в программе с помощью импортированных STL и VTP файлов. Вы можете задать зависящие от высоты ветровые нагрузки и другие механические свойства жидкостей прямо в RWIND 2.

Благодаря своей универсальности, RWIND 2 всегда на вашей стороне, чтобы поддержать вас в ваших индивидуальных проектах.

Работайте над своими моделями с помощью эффективных и точных расчётов в цифровой аэродинамической трубе. RWIND 2 использует численную модель CFD (вычислительная гидродинамика) для моделирования воздушных потоков вокруг объектов. В процессе моделирования затем создаются конкретные ветровые нагрузки для программы RFEM или RSTAB.

RWIND 2 выполняет это моделирование с использованием трехмерной сетки объема. В программе имеется возможность автоматического создания сетки стержней; потому что с помощью нескольких параметров можно в модели легко задать не только густоту ячеек, но и местные уплотнения сетки. Для расчета воздушных потоков и давлений на поверхность модели затем используется численный решатель несжимаемых вихревых течений. Затем полученные результаты экстраполируются на вашу модель. RWIND 2 предназначен для работы с различными численными решателями.

Однако, в настоящее время мы рекомендуем использовать пакет программ OpenFOAM^®, которые не только, что дали хорошие результаты в наших тестах, но они также принадлежат к широко используемым инструментам в области CFD моделирования. В настоящее время разрабатываются также альтернативные численные решатели.
