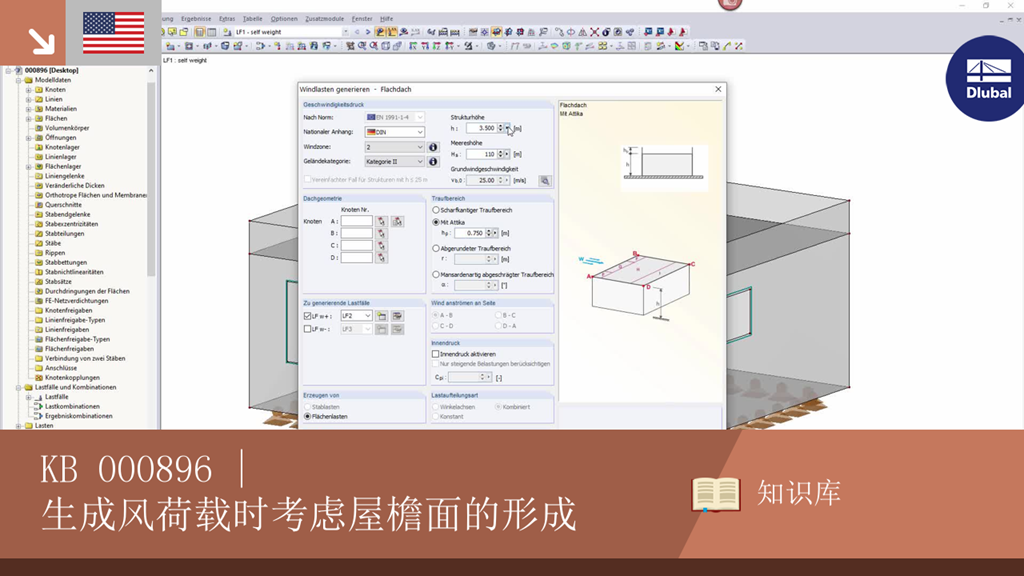

除了平屋面的几何形状和形状外,在生成荷载时还可以考虑屋檐区域的形状。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
- 使用OpenFOAM®进行三维不可压缩风流分析
- 从 RFEM 或 RSTAB 直接导入模型,包括邻域模型和地形模型(3DS、IFC、STEP 文件)
- 独立于RFEM或RSTAB,通过STL或VTP文件进行模型设计
- 使用拖放和图像调整工具就可以轻松修改模型
- 通过"Shrink Wrap网格划分技术"自动修正模型拓扑
- 任意在环境中添加对象(建筑物,地形等)
- 建筑物高度范围内的风荷载根据规范特有的参数(风速、湍流强度)
- K-epsilon和K-ω湍流模型
- 根据选定的精度自动进行网格划分
- 采用并行计算,最佳利用多核计算机的性能
- 只需几分钟即可得出标准精度的模拟结果(1百万个单元网格)
- 只需几小时即可得出高精度模拟结果(1百万到1000万个单元网格)
- Clipper/Slicer平面上的结果图形显示(标量场和向量场)
- 流线图形显示
- 流线动画模拟(可创建视频)
- 点探测器和线探测器的定义
- 显示气压系数
- 以图形方式显示风场中的湍流属性
- 使用边界层选项对模型表面附近的区域进行网格划分
- 可以考虑粗糙的模型表面
- 选择使用二阶数值模拟 选项
- 多语言用户界面(例如德语、英语、西班牙语、法语)
- 可以在 RFEM 和 RSTAB 计算书中生成文档
Dlubal 软件可以在大风中正常工作。 RFEM和RSTAB提供了一个特殊的接口来用于向RWIND 2模型(即杆件和面定义的结构)的导出。 程序会根据你的项目设置需要分析的风向,并指定相关的角度。 此外,随高度变化的风廓线和湍流强度廓线是根据风荷载标准定义的。 根据角度的设置会得到特定的荷载工况。 全局存储的流体参数、湍流模型属性和迭代参数可以为用户提供帮助。 您可以通过在RWIND 2中使用地形或 STL 矢量图形的环境模型的部分编辑来扩展这些荷载工况。
作为替代方案,您也可以手动运行 RWIND 2 ,并且不需要运行 RFEM 或 RSTAB 中的接口应用程序。 用户可以使用导入的 STL 和 VTP 文件直接对结构和地形环境进行建模。 用户可以在RWIND 2中直接定义随高度变化的风荷载和其他流体力学数据。
RWIND 2具有广泛的适用性,在您的个人项目中始终为您提供支持。
在数字风洞中通过高效而精确的计算来处理您的模型。 RWIND 2使用数值CFD模型(计算流体动力学)来模拟物体周围的风流。 特定风荷载可以通过在 RFEM 或 RSTAB 中的模拟计算生成。
RWIND 2使用 3D 体积网格进行模拟。 软件提供了自动网格划分功能;用户可以通过勾选“网格细化”等参数来调整模型的局部网格细化, 在计算风流量和模型表面压力时,使用了不可压缩湍流的数值求解器。 然后将结果外推到您的模型中。 RWIND 2可与不同的数值求解器结合使用。
目前我们推荐使用OpenFOAM®软件包,它在我们的测试中取得了非常好的结果,也是CFD模拟常用的工具。 替代的数值求解器正在开发中。
