Вопрос:

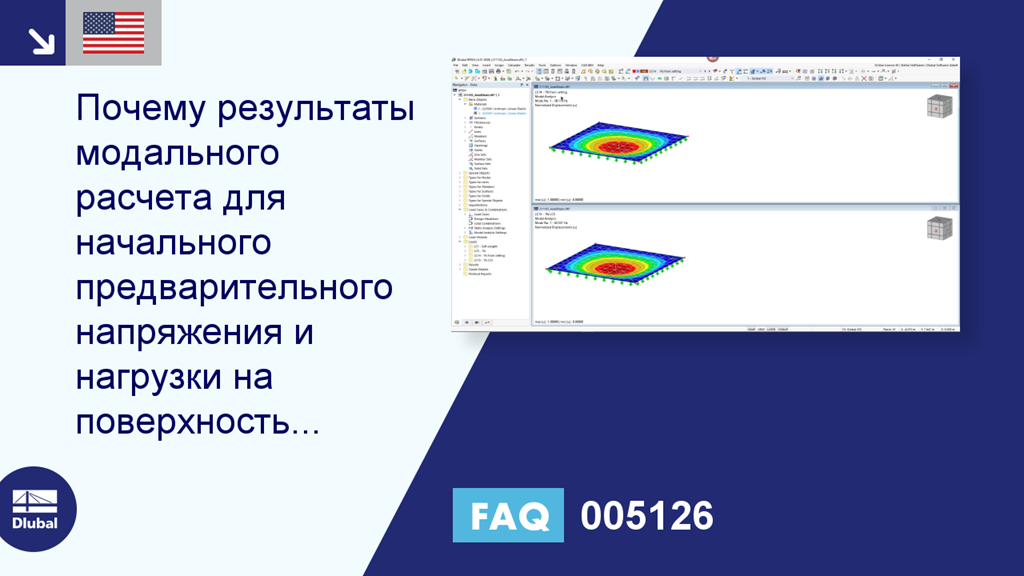

Почему результаты модального анализа отличаются между начальным предварительным напряжением и нагрузкой на поверхность?
Ответ:
В настройках модального анализа можно задать минимальную осевую деформацию канатов и мембран, чтобы применить к объектам начальное предварительное напряжение и тем самым улучшить сходимость расчёта. Начальное предварительное напряжение применяется к объектам при упрощённом подходе.
Если вы сравните эту настройку с нагрузкой на поверхность типа осевой деформации, вы должны обратить внимание на тот факт, что эти два подхода различаются. При нагрузке на поверхность вы выполняете расчёт таким образом, чтобы фактическое предварительное напряжение могло отклоняться от заданного предварительного напряжения. В расчёте также учитываются другие граничные условия, такие как коэффициент Пуассона материала.
Это легко проверить, если варьировать коэффициентом Пуассона материала. Коэффициент Пуассона, отличный от 0, вызывает взаимодействие деформации в направлениях x и y поверхности, что больше не приводит к постоянному напряжению/деформации по всей поверхности.
Если коэффициент Пуассона равен 0, вы получите те же результаты.
