Модальный расчет - минимальная начальная деформация
Ответ
В настройках модального расчета можно задать минимальную осевую деформацию для тросов и мембран, чтобы применить к объектам начальное предварительное напряжение и таким образом улучшить сходимость расчета. Первоначальное предварительное напряжение применяется к объектам по упрощенной схеме.
При сравнении данной настройки с нагрузкой на поверхность типа нагрузки «Осевая деформация», следует обратить внимание на то, что эти два подхода различаются. С помощью поверхностной нагрузки вы выполняете расчет таким образом, что фактическое предварительное напряжение может отклоняться от заданного предварительного напряжения. При расчете учитываются также другие граничные условия, такие как коэффициент Пуассона материала.

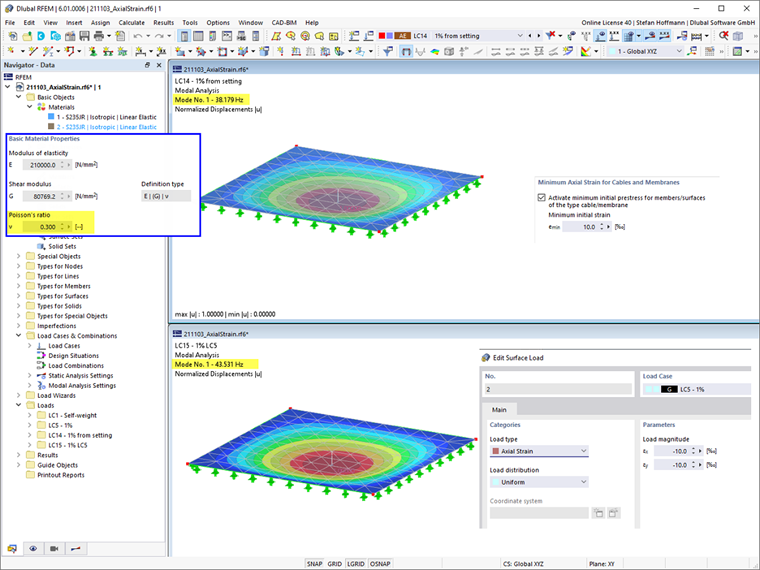

В этом легко убедиться, если изменить коэффициент Пуассона материала. Коэффициент Пуассона ', не равный 0, означает, что деформации в направлениях x и y поверхности взаимодействуют, что больше не приводит к постоянному напряжению/деформации по всей поверхности.

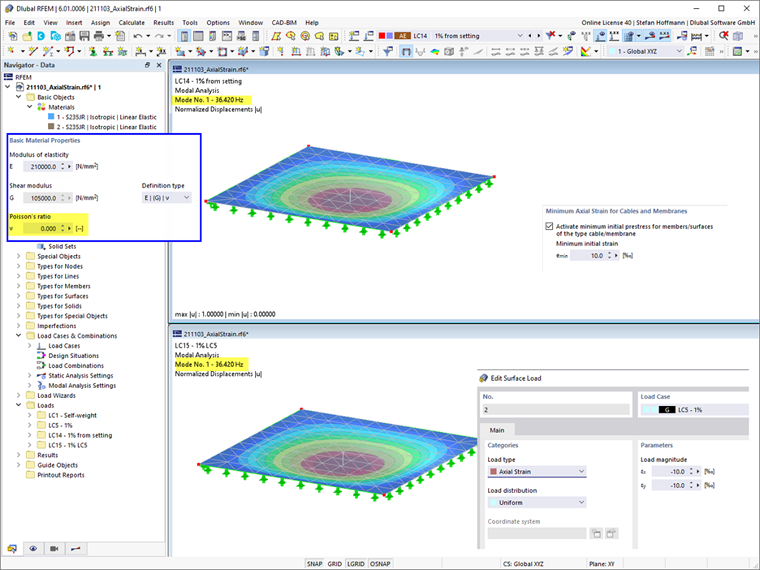

Если коэффициент Пуассона равен 0, вы получите те же результаты.
