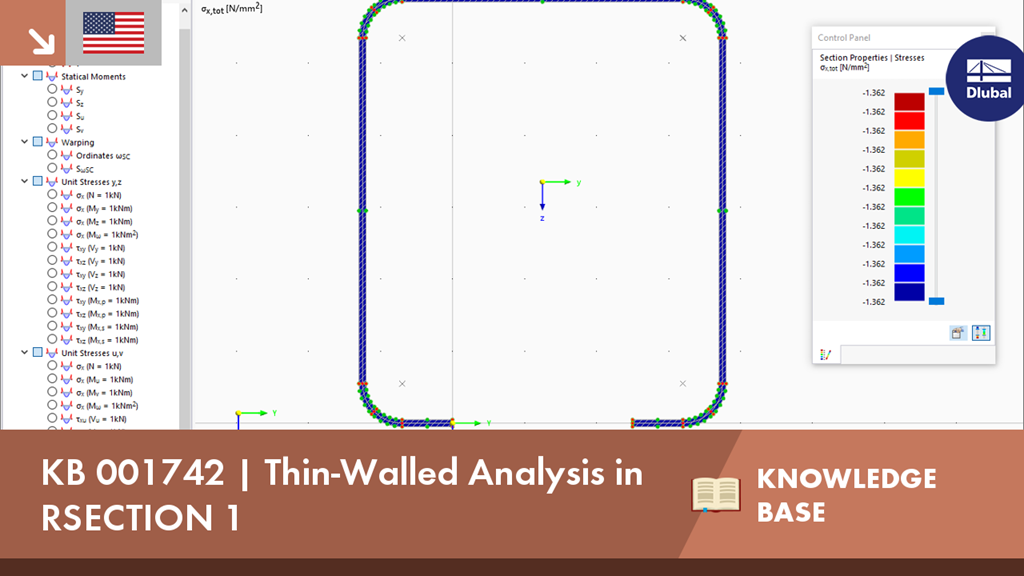

В этом видео показано, как можно использовать метод тонкостенного анализа в автономной программе RSECTION 1.
RSECTION содержит обширную базу данных прокатных профилей, а также параметрических тонкостенных и массивных профилей. Вы можете комбинировать их или дополнять новыми элементами.
Графические инструменты и функции позволяют моделировать сложные формы сечений обычным способом, характерным для программ CAD. Графический ввод данных поддерживает создание дуг, окружностей, эллипсов, парабол, кривых NURBS и т.д. В качестве альтернативы можно также импортировать файл DXF и использовать его в качестве основы для дальнейшего моделирования. Вы можете легко смоделировать сечение, состоящее из разных материалов, с минимальными усилиями.
Параметрический ввод позволяет задавать размеры сечения и внутренние силы в зависимости от различных переменных.
Весь ввод данных можно выполнять также с помощью скрипта.
Вы можете использовать опцию «Независимая сетка» в настройках сетки КЭ для создания сетки КЭ для интегрированных объектов, которые не зависят друг от друга. Это позволяет создавать для отдельных объектов, которые интегрированы друг в друга, значительно более подробную и точную сетку КЭ.
В диалоговом окне «Querschnittпечать,
В RFEM 6 и RSTAB 9 у вас есть возможность вставить «Визуальные объекты» в качестве направляющих объектов. Можно импортировать файлы в форматах 3ds, stl и obj.
Эти объекты позволяют создать лучшую ссылку на размеры и размеры.
