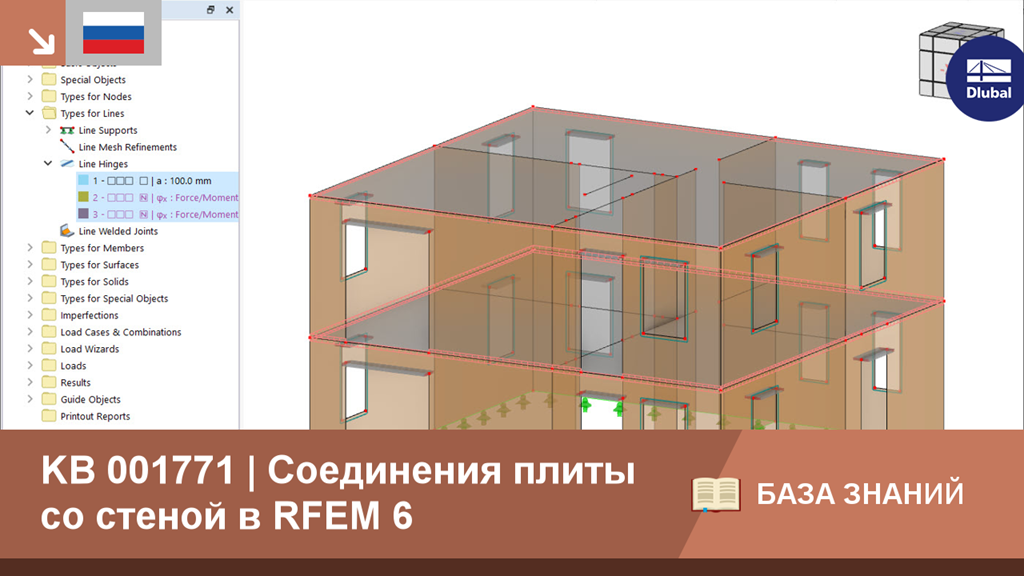

Особенности соединения железобетонной плиты перекрытия с кладкой стены можно корректно учесть при моделировании с помощью специального линейного шарнира, доступного в RFEM 6. Это видео покажет вам, как определить этот тип петли на практическом примере.
KB 001771 | Соединения плиты со стеной в RFEM 6
Для анализа спектра реакций моделей зданий можно изобразить коэффициенты чувствительности для горизонтальных направлений по этажам.
Эти ключевые цифры позволяют интерпретировать чувствительность к действию потери устойчивости.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
Вы можете использовать компонент «Разрез пластины» для резки пластин (например, косынок, ребристых пластин и т.д.). Доступны различные методы раскроя:
- Плос-\nкость: Разрез выполняется по ближайшей поверхности к пластине-ориентиру.
- Поверхностей: Обрезаются только пересекающиеся части пластин.
- Ограничительная рамка: Самый внешний размер, состоящий из ширины и высоты, вырезается из плиты в виде прямоугольника.
- Выпуклый пакет: Внешняя оболочка сечения используется для разрезания пластины. Если в угловых узлах сечения имеются закругления, сечение адаптируется к ним.
В RFEM 6 и RSTAB 9 можно экспортировать линейную графику в формат SVG (векторная графика).
SVG означает масштабируемая векторная графика и представляет собой основанный на XML формат файла для отображения двухмерной векторной графики. Эти векторные графики можно масштабировать без потерь. Файлы SVG можно редактировать с помощью текстовых редакторов, вставлять в веб-страницы и открывать в обычных браузерах.
