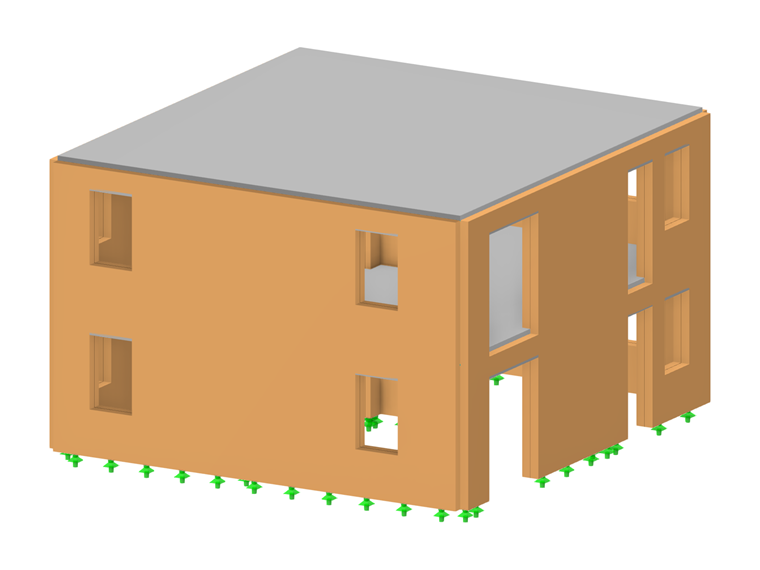

Соединения плита-стена в RFEM 6

Свойства соединения между железобетонной плитой и кирпичной стеной могут быть правильно учтены в моделировании с использованием специального линейного шарнира, доступного в RFEM 6. В этой статье будет показано, как определить этот тип шарнира с использованием практического примера.

В RFEM 6 линейные шарниры можно определить с помощью меню «Вставка». Они также доступны как «Типы для линий» в навигаторе данных. Основные параметры и определение линейных шарниров подробно описаны в статье Базы знаний Линейные шарниры в RFEM 6 .

При условии, что линейный шарнир, представляющий соединение между железобетонной плитой и стеной из кирпича, является не обычным линейным шарниром, а специальным, заданные параметры отличаются от описанных в вышеуказанной статье. В следующей статье будет показано определение «соединения плита-стена», используя линейные шарниры для соединения между плитами и внешними стенами конструкции, показанной на Изображении 1.

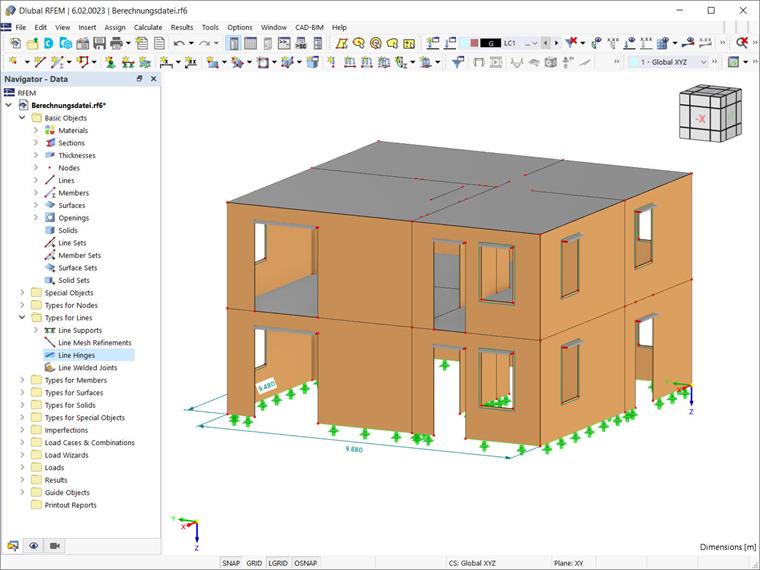

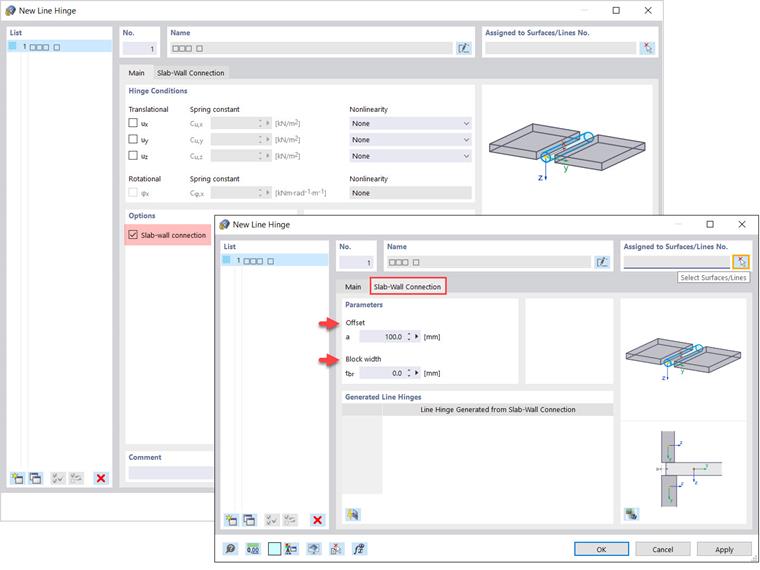

Как только вы откроете диалоговое окно «Новый линейный шарнир» через меню «Вставка» или запись «Линейные шарниры» в навигаторе, в разделе «Опции» станет доступна опция «Соединение плита-стена» (Изображение 2). Активировав эту опцию, вы сможете управлять параметрами линейного шарнира для ограничения передачи моментов. Это можно сделать на вкладке «Соединение плита-стена», которая доступна сразу после выбора соответствующего флажка.

Параметры линейного шарнира, представляющего соединение между железобетонной плитой и стеной из кирпича, это «Смещение» и «Ширина блока». Эти параметры также показаны на Изображении 2, и их значения необходимы для определения правильной жесткости шарнира в программе.

Как уже упоминалось ранее, программа позволяет автоматически определить правильную жесткость шарнира стена-плита на основе диаграмм взаимодействия, представляющих различные геометрические ситуации. Для этого активируйте дополнение «Проектирование каменных конструкций» и назначьте соответствующие поверхности и линии, используя кнопку «Выбрать поверхности/линии» в верхнем правом углу диалогового окна «Новый линейный шарнир» (Изображение 2).

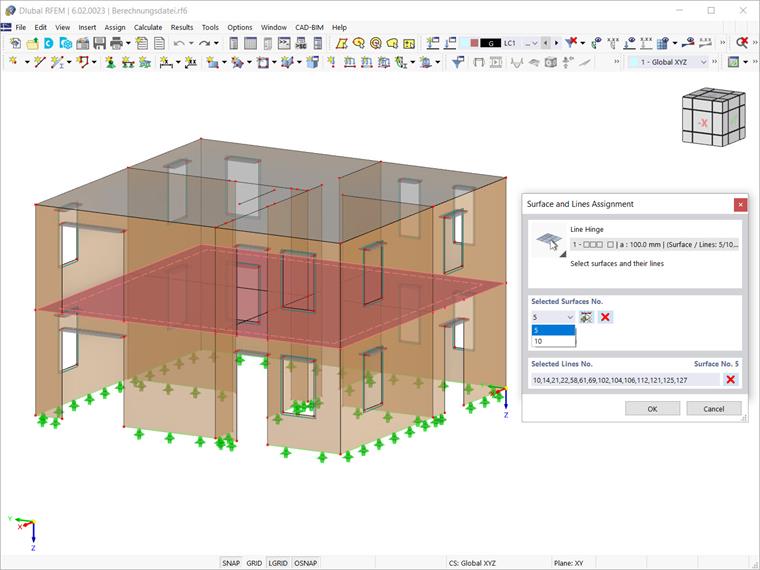

Это позволит вам выбрать поверхности и линии в рабочем окне RFEM, как показано на Изображении 3. Пожалуйста, обратите внимание, что вы можете выбрать несколько поверхностей и линий, как в этом примере, где плиты (то есть Поверхность 10 и Поверхность 5) и граничные линии плита-стена выбираются одновременно.

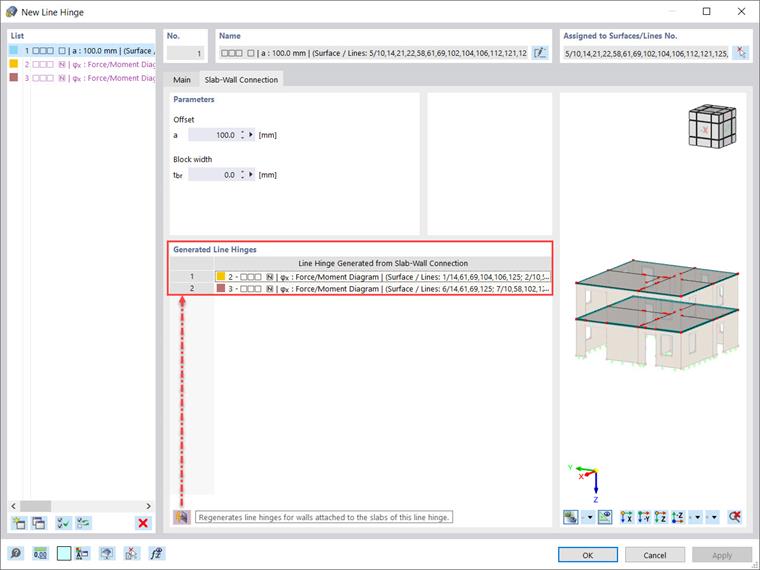

Затем нажмите кнопку «Перегенерировать линейные шарниры для стен, присоединенных к плитам этого шарнира» в нижней части секции диалогового окна (Изображение 4), чтобы сгенерировать линейные шарниры из соединения плита-стена и отобразить их в разделе «Сгенерированные линейные шарниры» вкладки «Соединение плита-стена». Сгенерированные линейные шарниры также будут доступны в списке линейных шарниров (Изображение 4).

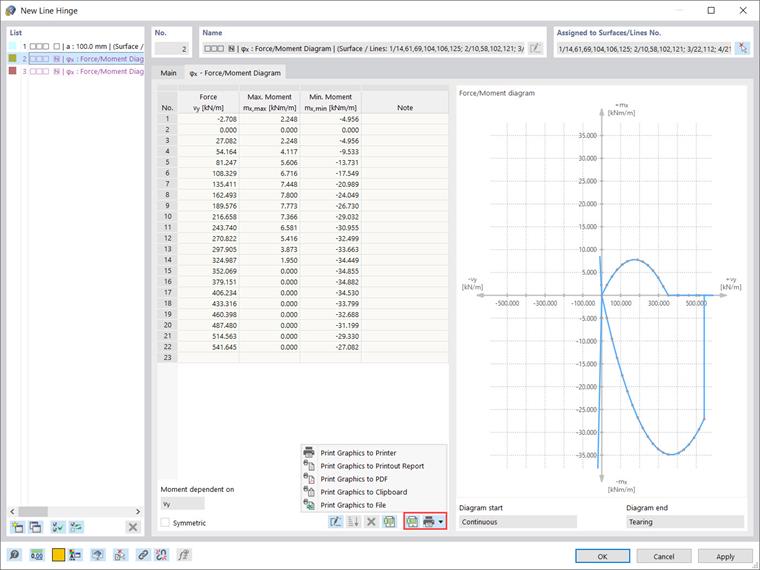

Обратите внимание, что сгенерированные линейные шарниры отображаются разными цветами; это связано с тем, что они создаются как новые типы, которые не могут быть отредактированы. Однако определенные диаграммы можно отобразить, как показано на Изображении 5, а также распечатать и/или экспортировать в таблицу, отчет для печати, PDF или файл.

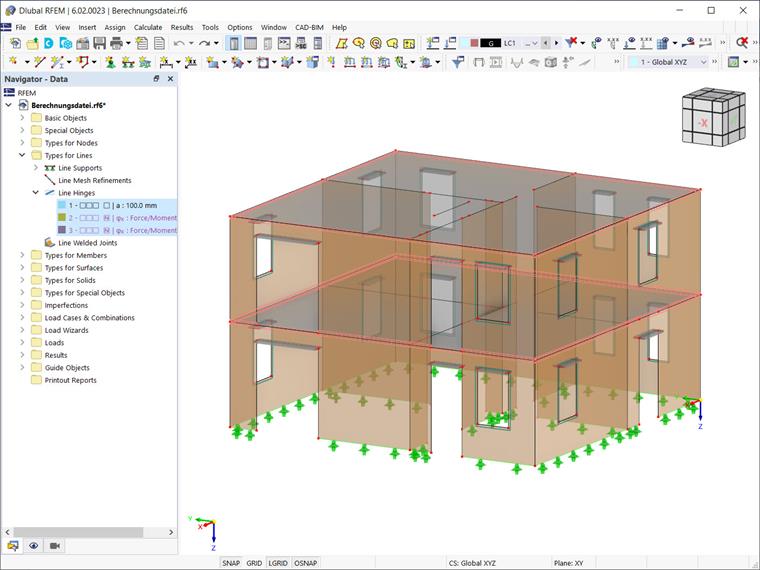

Наконец, сгенерированные соединения плита-стена доступны, как показано на Изображении 6.

Резюме

RFEM 6 предоставляет вам специальный линейный шарнир для моделирования соединения между железобетонными плитами и стенами из кирпича. Всё, что вам нужно сделать, это определить геометрию, и программа поможет вам ограничить передаваемые силы соединения в зависимости от неё. Это возможно на основе диаграмм взаимодействия, которые применяются автоматически и используются для определения правильных жесткостей.
