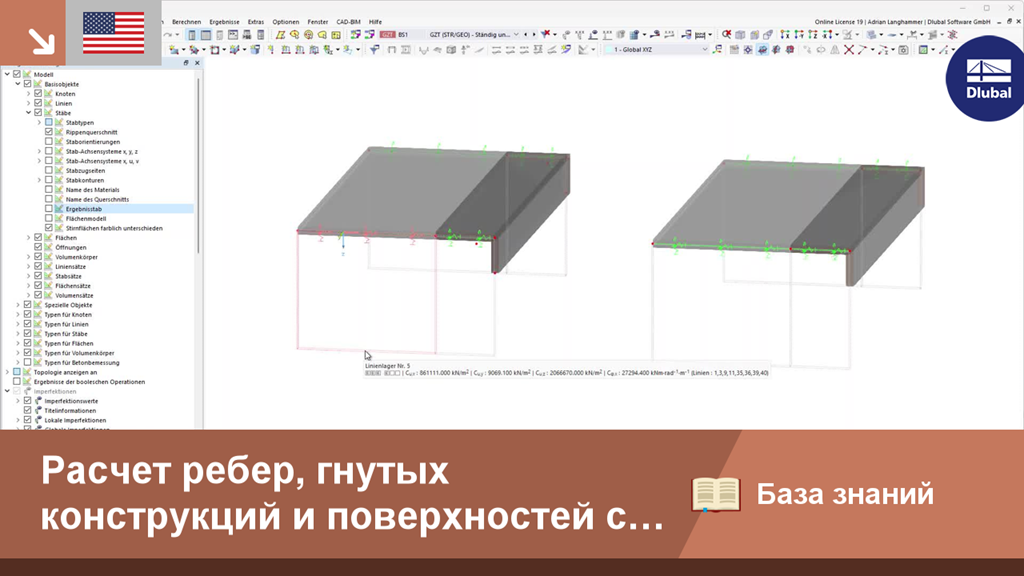

Расчет рёбер, складчатых конструкций и поверхностей с помощью результирующих стержней в RFEM 6
Внимание!
Чтобы применить для определения внутренних сил чисто поверхностную модель и при этом рассчитать компонент с помощью модели стержня, это можно сделать с помощью результирующей балки.
Легенда:
Der Ergebnisstab ermöglicht Ihnen, dass z. B. Flächenschnittgrößen entlang der Stabachse in einem definierten Bereich integriert und anschließend bemessen werden.
Bemessung
Эти внутренние силы и сечение, приданное результирующей балке, используются в расчёте. Очень важно провести ось результирующей балки через центр тяжести рассматриваемого сечения, поскольку необходимо интегрировать учитываемые внутренние силы соответствующего плеча рычага.
Grafische Kontrolle
Вы можете использовать рендер вида, чтобы проверить графически, правильно ли расположена результирующая балка. В этом контексте поверхности должны быть представлены с учётом их толщины. Кромки сечения результирующей балки должны совпадать с краями изображаемых поверхностей.
Parametrisierung
Здесь параметризация является лишь расширенной опцией ввода. Sie ist aber selbstverständlich keine Notwendigkeit bei der Verwendung des Ergebnisstabes.
Однако, если сечение тавровой балки, например, при моделировании нижней балки, необходимо часто изменять во время моделирования, положение оси результирующей балки может быть задано с помощью параметрического ввода. Если вы задаёте положение оси в зависимости от параметров сечения результирующей балки, вам нужно только изменить сечение. Затем ось результирующей балки выравнивается автоматически.
