Это особенно полезно в случае очень сложной геометрии соединения соединенных стержней. Для данного типа количество присоединенных стержней не ограничено.

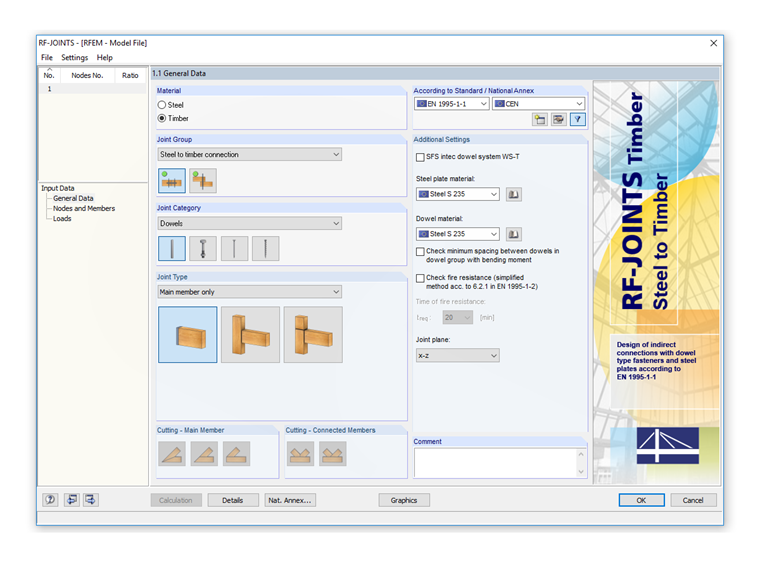

Типы соединений в RF-/СОЕДИНЕНИЯ Древесина - сталь в древесину
Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.
