Jest to szczególnie przydatne w przypadku bardzo złożonych konstrukcji połączeń prętowych. W przypadku ww typu połączenia, liczba połączeń prętowych jest nieograniczona.

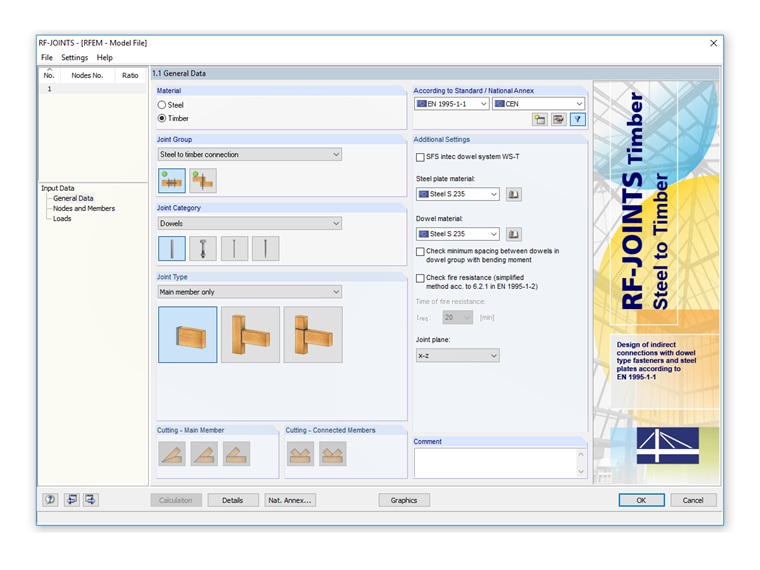

Typy połączeń w RF-/JOINTS Timber - Steel to Timber
Der Anschlusstyp I "Nur Hauptstab" in RF-/JOINTS Holz - Stahl zu Holz eignet sich auch für mehr als einen angeschlossenen Stab.
