Расчет конструкции на огнестойкость в соответствии с DIN EN 1993-1-2 (кривые горения)

С помощью дополнительного модуля RF-/STEEL EC3 можно в программе RFEM или RSTAB применить номинальные кривые зависимости «температура - время». Дополнительно, можно в программе использовать также нормативные кривые «температура - время», кривую наружного сгорания и кривую углеводородного пожара. Кроме того, программа предоставляет возможность прямого ввода конечной температуры стали. Diese Stahltemperatur kann beispielsweise mit einer parametrischen Temperatur-Zeit-Kurve berechnet worden sein, wie diese im Anhang der DIN EN 1992-1-2 vorhanden ist. В следующей статье поясняется параметрическое действие факторов пожара.

Пожар

Пожар - это воздействие на конструкцию, поэтому он регулируется всеми граничными условиями в стандарте EN 1991-1-2. Этот стандарт также включает в себя все номинальные зависимости температуры от времени и простые модели естественного пожара, которые могут воздействовать на конструкцию.

Номинальные кривые зависимости температуры от времени

За прошедшие годы было проведено множество испытаний на огнестойкость, чтобы оценить поведение элементов конструкции в случае пожара. Во время испытаний можно было определить развитие пожара во времени и температурную кривую в зависимости от пожарной нагрузки, а также компонентов и материалов. Эти зависимости температуры от времени применимы только до определенного момента, так как они не включают ни фазу развития пожара, ни фазу охлаждения. Благодаря этим испытаниям и для стандартной единообразной оценки был кодифицирован температурно-временной закон, основанный на международных соглашениях. DIN EN 1991-1-2 предлагает три концепции кривой горения, которые можно использовать для упрощенного метода согласно DIN EN 1993-1-2.

Стандартная кривая времени-температуры (ETK):
Θg = 20 + 345 ∙ log10 (8 ∙ t +1)
αc = 25 ∙ [Вт/(м ∙ K)]

Кривая внешнего возгорания:
Θg = 660 ∙ (1 - 0,687 ∙ e 0,32 ∙ t - 0,313 ∙ e -3,8 ∙ t ) + 20
αc = 25 ∙ [Вт/(м ∙ K)]

Кривая возгорания углеводородов:
Θg = 1.060 ∙ (1 - 0,325 ∙ e -0,167 ∙ t - 0,675 ∙ e -2,5 ∙ t ) + 20
αc = 50 ∙ [Вт/(м ∙ K)]

Существует также параметризованная кривая противопожарной защиты, которая, однако, предназначена для использования в общем расчете противопожарной защиты в соответствии с DIN EN 1993-1-2. В этом случае стандартная кривая времени-температуры является наиболее широко используемой кривой пожара, поскольку большинство экспериментальных исследований огнезащитных материалов проводилось в соответствии с этой кривой. Напротив, кривая внешнего возгорания не имеет большого значения, поскольку температура этой кривой повышается до 660 ° C, и поэтому она не подходит для более длительного воздействия огня с огнезащитным материалом. Кривая горения углеводородов аналогична кривой горения в туннелях, поскольку температура на этой кривой повышается до 1350 ° C, и это увеличение даже круче, чем в случае любой другой кривой горения.

параметрическая подверженность огню

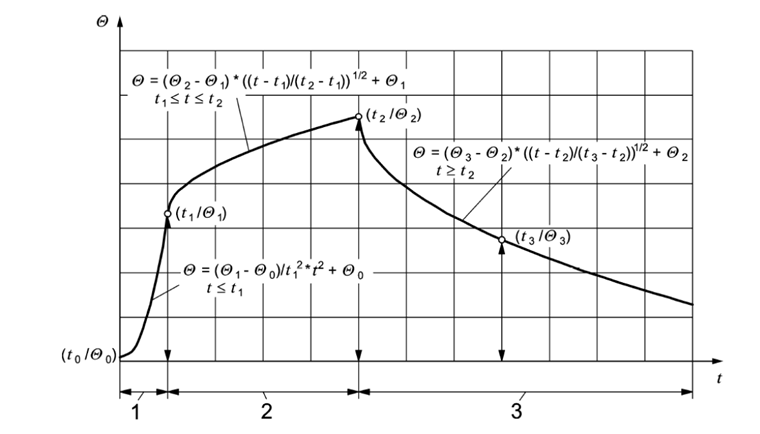

В случае, если в сценарии пожара используются параметрические действия факторов пожара, необходимо обеспечить также эффект снижения нагрузки на элемент конструкции. Данный элемент должен работать во время всей продолжительности пожара, включая фазу охлаждения, а также в течение требуемого времени огнестойкости. В приложении A к EN 1991-1-2 приведена параметрическая зависимость температуры от времени. Этот сценарий пожара больше не разрешен в Германии, поскольку необходимо применить обязательное национальное приложение к EN 1991-1-2. в котором он был заменен расчетом на огнестойкость. Возможный сценарий пожара можно полностью описать с помощью этой кривой, а именно: от фазы развития до фазы пожара в отсеке и до фазы распада.

Отдельные части кривых ограничены точками, которые четко определяют распределение скорости тепловыделения. Тем не менее, при определении значений температуры необходимо различать между моделями пожара, контролируемые с помощью вентиляции, и моделями пожара, контролируемые с помощью топлива. Кроме того, данная модель естественного пожара имеет ограниченное применение. Ее можно применять, например, лишь на площади размером до 400 м² и высотой до 6 м. В случае проектных пожаров с регулируемой вентиляцией характеристическое значение максимальной скорости тепловыделения можно рассчитать с помощью уравнений, приведенных в Приложении А.


Автор

Г-н Френцель отвечает за разработку продуктов для динамического расчета. Он также оказывает техническую поддержку клиентам Dlubal Software.

Ссылки
Ссылки
  1. Eurocode 1: Einwirkungen auf Tragwerke - Teil 1-2: Allgemeine Einwirkungen - Brandeinwirkungen auf Tragwerke; EN 1991-1-2:2002 + AC:2009
  2. Nationaler Anhang - National festgelegte Parameter - Eurocode 1: Einwirkungen auf Tragwerke - Teil 1-2: Allgemeine Einwirkungen - Brandeinwirkungen auf Tragwerke; DIN EN 1991-1-2/NA:2015-09
  3. Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; EN 1993-1-1:2005 + AC:2009
  4. Национальное приложение - Национальные параметры - Еврокод 3: Расчет стальных конструкций - Часть 1-1: Общие правила и правила для наземных сооружений; DIN EN 1993-1-1/NA:2015-08
  5. Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall; EN 1993-1-2:2005 + AC:2009
  6. Nationaler Anhang - National festgelegte Parameter - Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall; DIN EN 1993-1-2/NA:2010-12


;
