Если вы уже смоделировали стальные соединения в RFEM 6, вы, вероятно, знакомы с аддоном «Стальные соединения». Это дополнение позволяет выполнять анализ соединений на основе КЭ-модели. Расчётные проверки выполняются для различных типов соединений прокатных и сварных профилей. Ввод данных и оценка результатов полностью интегрированы в пользовательский интерфейс программного обеспечения RFEM для расчёта по МКЭ.
Благодаря этому дополнению в RFEM 6 можно создавать стальные соединения путем простого и знакомого ввода предопределенных компонентов. Библиотека этих компонентов постоянно расширяется, чтобы нашим клиентам было еще проще моделировать стальные соединения.

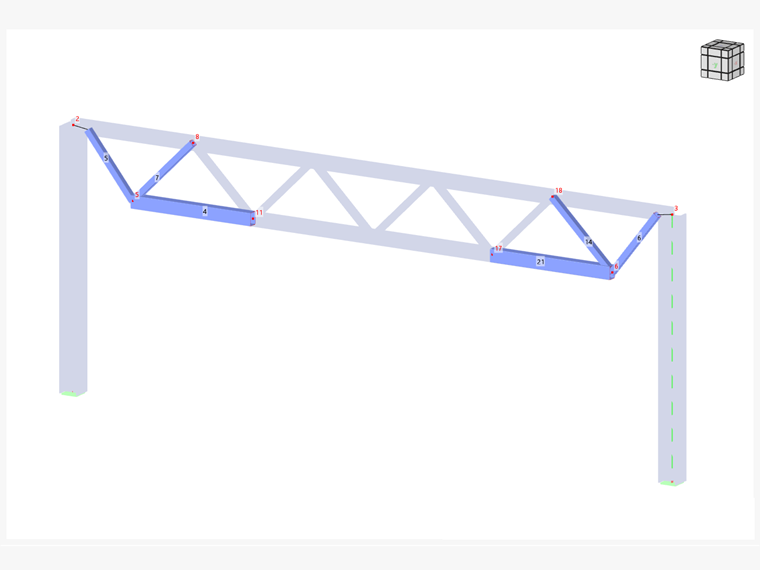

В этой статье представлен компонент «Соединительная пластина», и вы можете увидеть пример его использования для моделирования стального соединения, которое будет назначено узлам № 5 и № 6 (Рисунок 01).

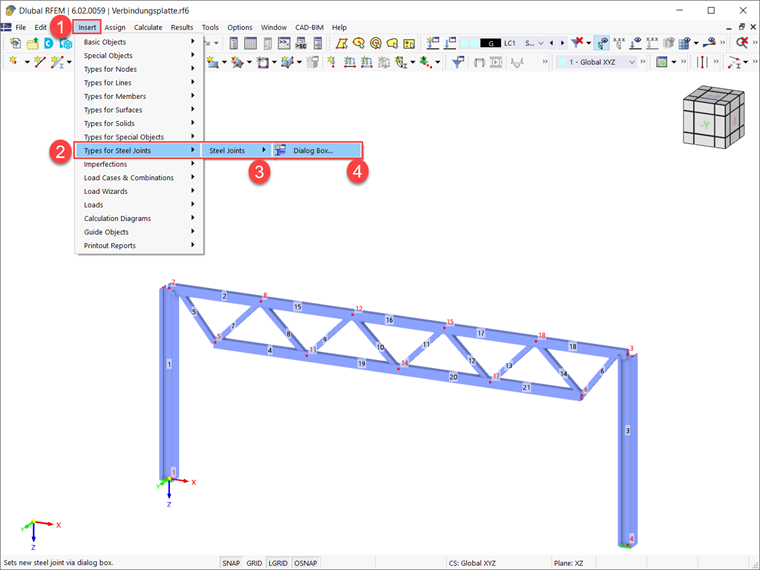

Как показано на рисунке 01, стальное соединение, которое необходимо создать, соединяет стержни № 4, № 5 и № 7, с одной стороны, и элементы № 21, № 6 и № 14, с другой стороны. Чтобы начать создание стального соединения, вам нужно открыть окно «Новое стальное соединение», как показано на рисунке 02.

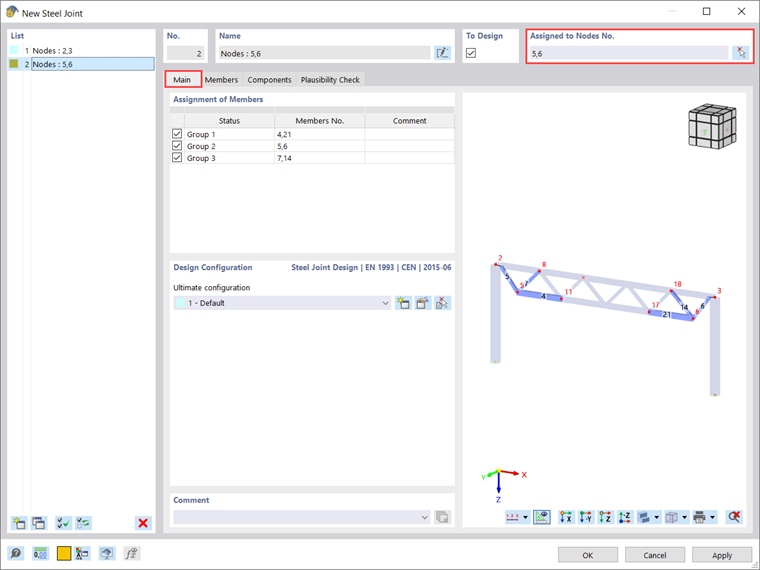

Как только откроется окно «Новое стальное соединение», в разделе «Присвоено узлу» необходимо указать все узлы, предназначенные для расчета. Вы можете настроить количество узлов путем ввода их или графического ввода с помощью кнопки «Выбрать по отдельности». Это соединение должно быть назначено узлам № 5 и № 6, поэтому эти узлы вводятся в данном разделе (Рисунок 03). Как только вы выбираете узел для расчета, программа назначает все стержни, подключенные к этим узлам, и группирует их в отдельные группы.
Это означает, что все стержни с одинаковыми свойствами и соответствующим положением в модели конструкции группируются вместе. В этом случае сгруппированы элементы № 4 и № 21, № 5 и № 6, а также № 7 и № 14 (Рисунок 03). Позже для этих компонентов будет использовано обозначение статуса, которому вы также можете присвоить индивидуальное имя (не обязательно «группа»).

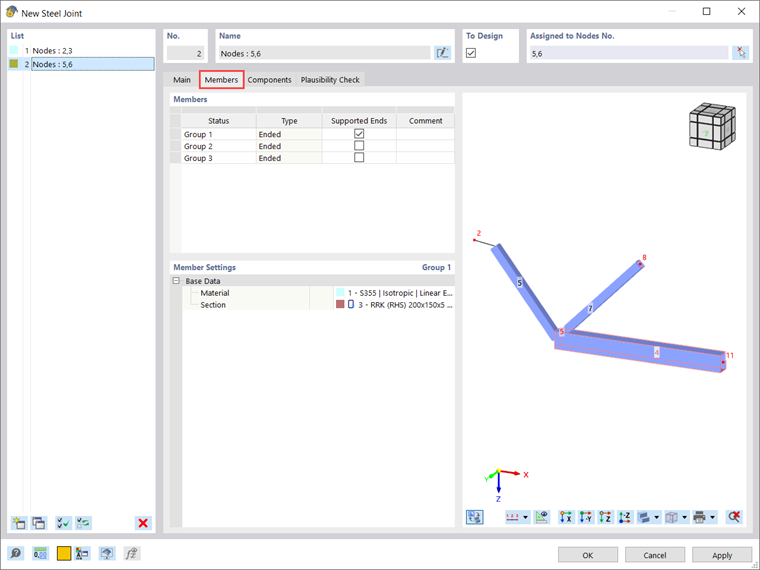

Как только что описано, стержни с идентичными свойствами сгруппированы так, что вы также можете увидеть эти группы на вкладке «Стержни» (Рисунок 04). Эта вкладка управляет подробными настройками стержней, подключенных к узлу. Поэтому важно предоставить подробную информацию о стержнях, например, их тип («завершенные» или «продолженные»). В столбце «Поддерживаемые концы» вы можете указать, какой стержень должен поддерживаться на удаленном узле в модели FE.
Обратите внимание, что вы можете включить поддержку для нескольких стержней, но хотя бы один стержень не должен поддерживаться. Опора соответствует неподвижному закреплению и должна быть выбрана таким образом или в той точке, которая наиболее соответствует поведению модели. Для этого соединения активируются опорные концы для элементов группы 1 (то есть элементов № 4 и № 21).
Все компоненты соединения управляются на вкладке «Компоненты». Как уже упоминалось в начале этого текста, одним из преимуществ RFEM 6 является то, что стальные соединения могут быть созданы посредством простого и знакомого ввода предопределенных компонентов. Для ввода всех типов ситуаций соединения доступны различные типы предопределенных компонентов (например, торцевая пластина, планки, ребристые пластины) и универсально применимые основные компоненты (пластины, сварные швы, вспомогательные плоскости).

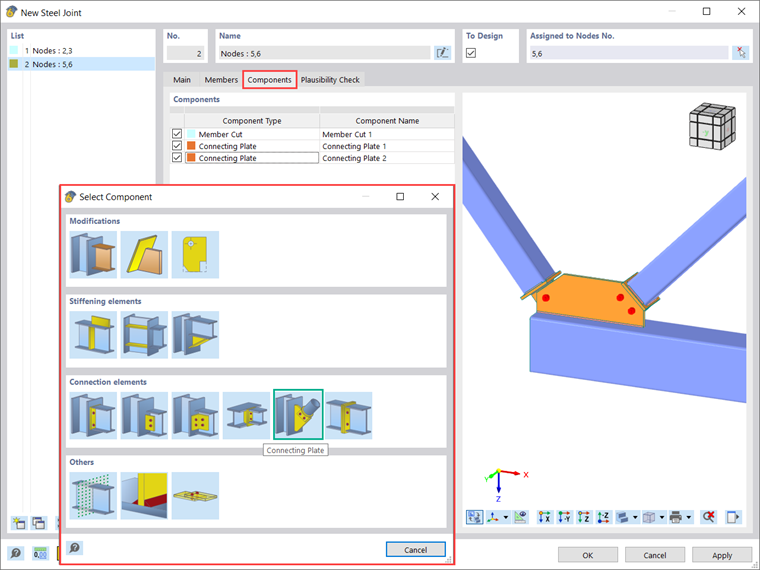

Одним из таких компонентов является соединительная пластина, о которой идет речь в данной статье. Таким образом, в дополнение к вырезу стержня, необходимому для этого соединения, вставляются две соединительные пластины из библиотеки (Рисунок 05). Таким образом, все подкомпоненты, такие как косынка, колпачок, язычок, сварные швы и болты, составляющие компонент соединительной пластины, становятся доступными для конфигурации.
Как определяются настройки соединительной пластины, сначала показано для настроек соединительной пластины № 1. Однако, прежде чем углубляться в его свойства и критерии определения, необходимо определить стержень, соединенный соединительной пластиной.

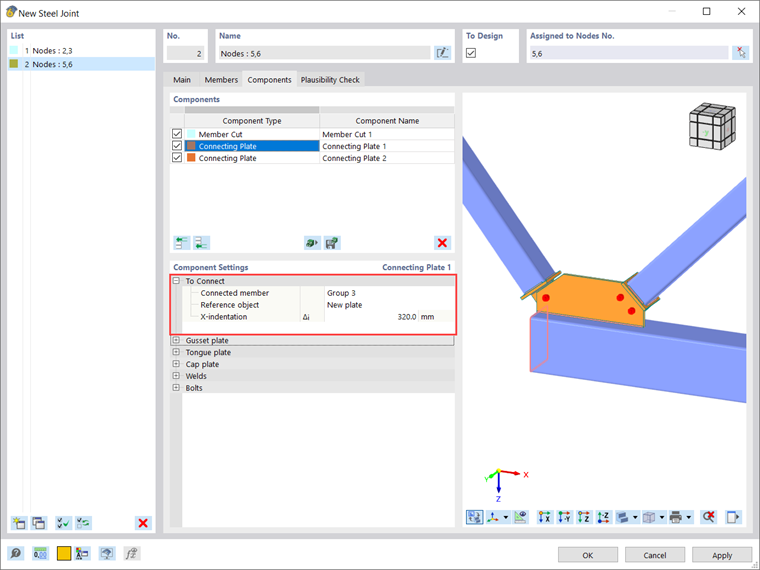

Затем вы можете выбрать, является ли опорный объект существующим объектом (то есть стержнем, пластиной стержня или существующей пластиной) или новой косынкой. Если, как в данном случае, вы выберете «Новая пластина» в качестве опорного объекта (Рисунок 06), появится область ввода для косынки. Перед настройкой можно также определить отступ по оси X, т. Е. Расстояние конца соединенного стержня от теоретического конца стержня.
Поскольку в качестве опорного объекта была выбрана «Новая пластина», появляется область ввода для косынки для конфигурации (Рисунок 07). Вставка ограничена своим основным связанным объектом, выбранным в первой строке, и может быть стержнем или пластиной (включая пластины-стержни). Также можно определить другой связанный объект, что необязательно, если вам нужно вставить косынку между двумя существующими объектами.
Затем вам нужно определить материал, толщину и выравнивание. Чтобы выбрать плоскость, по которой будет выровнена косынка, у вас есть два варианта: «Соединенный стержень» (выравнивает косынку по плоскости XZ соединенного стержня) и «Основной связанный объект» (выравнивает пластину по плоскости, образованной продольными осями основного ссылочного объекта и соединенного стержня). Дополнительными параметрами, которые определяют косынку, являются ее размеры (то есть ширина и высота), перемещение вдоль продольной оси соответствующего основного объекта, поворот вокруг продольной оси соединенного элемента, эксцентриситет вне плоскости тарелку и количество тарелок. Последний может иметь значение 1 или 2; в данном случае используется пластина. Кроме того, косынку можно изменить путем смещения, снятия фаски или их сочетания. Для каждого изменения появляется новая строка определения. Для пластины в этом случае доработана косынка с помощью фаски.
Еще один субкомпонент соединительной пластины - это язычок. Эта пластина соединяет (дополнительно определенную) пластину-заглушку с эталонным объектом и может рассматриваться как продолжение соединенного элемента в виде пластины. Если опорным объектом является существующий объект, положение пластины язычка корректируется соответствующим образом. Если опорным объектом является новая пластина, как в данном случае, пластина с язычком размещается по центру соединительного элемента, а положение новой косынки согласовывается с пластиной с язычком.
Чтобы задать пластину с язычком, вы должны определить материал, размеры пластины и ее положение. Последний может быть выбран как передний, задний или оба. Снятые углы пластины с язычком могут быть изменены путем снятия фаски или закругления. Для соединения, созданного в этой статье, на пластине с шпунтом добавлены фаски (Рисунок 08).

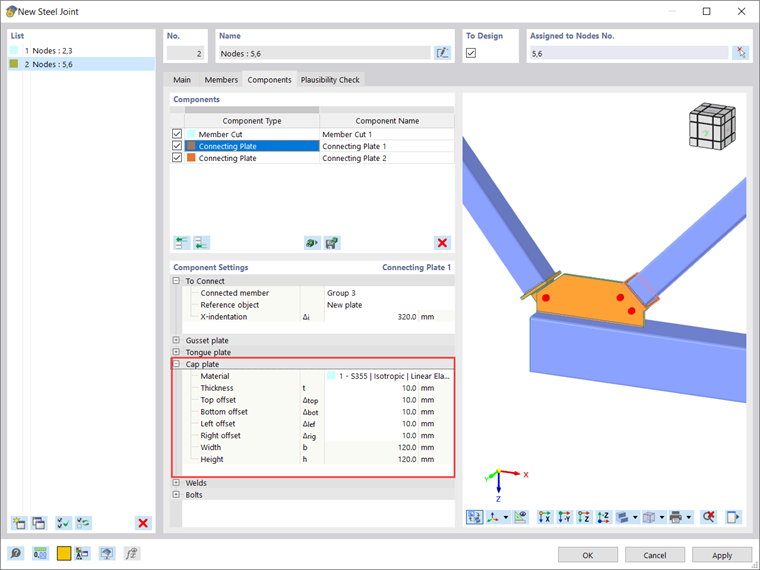

Следующий подкомпонент (то есть пластина колпака) можно рассматривать как соединение между соединяемым элементом и пластиной с язычком, причем первая приваривается с одной стороны пластины колпака, а вторая - с другой. Эта пластина определяется выбранным материалом, толщиной пластины и расстояниями до соединенных краев компонентов. Общие размеры пластины затем автоматически отображаются в последних двух строках сечения (Рисунок 09).

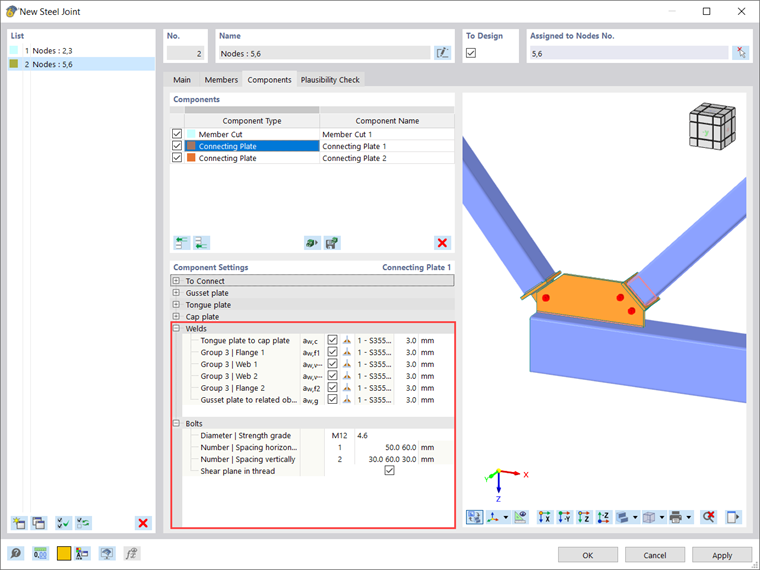

Чтобы завершить определение соединительной пластины, необходимо указать, как будут соединяться все эти новые компоненты, которые вводятся в соединение. Это можно сделать в областях ввода «Сварные швы» и «Болты», показанных на Рисунке 08. Каркас размещается между соединенным элементом и пластиной крышки, между пластиной крышки и язычком, а также между косынкой и эталонным объектом.
Как правило, в вышеупомянутых соединениях для каждого контакта между двумя пластинами используется новая линия определения. Определение включает в себя флажок, указывающий, использовать ли сварной шов, поле со списком для типа сварного шва и (для опции углового соединения) толщину сварного шва. С другой стороны, болты соединяют пластину с язычком и косынку. Вам будет предложено определить диаметр болта, класс болта и свойства болта, такие как горизонтальный и вертикальный шаг болтов.

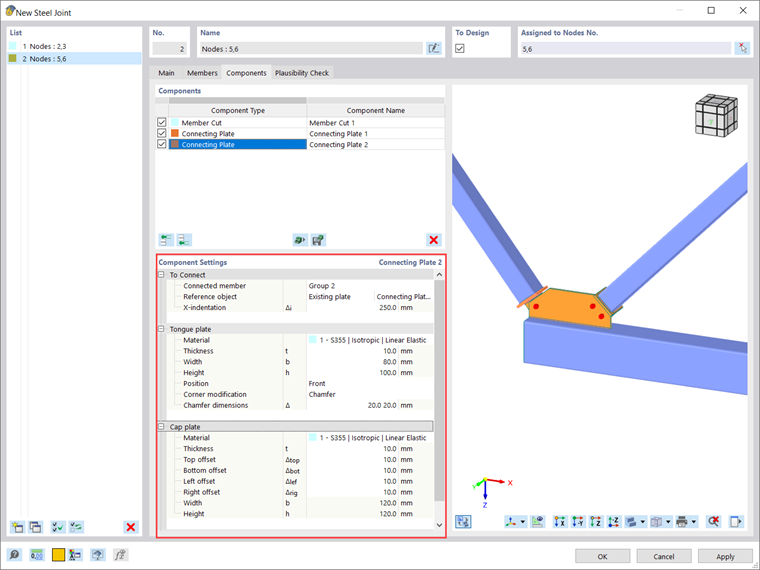

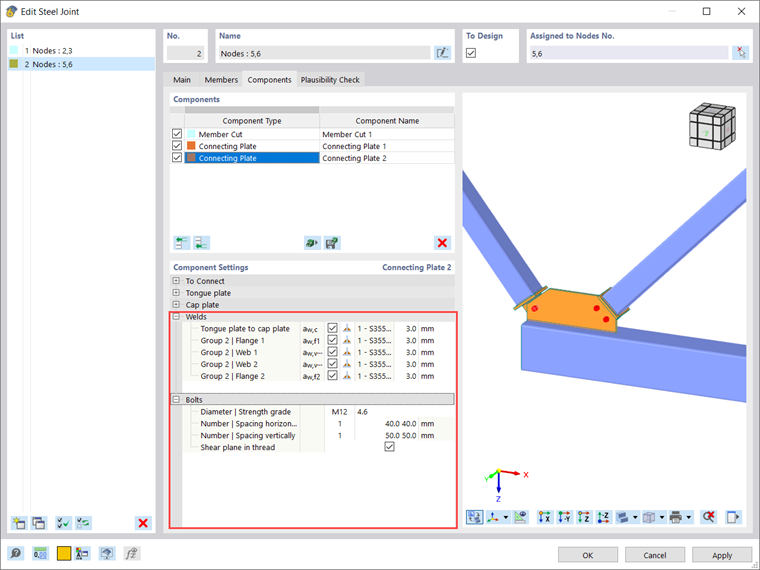

То же самое сделать с соединительной пластиной №2. Чтобы избежать повторения всего процесса и расширения этого текста, примененные настройки показаны на изображениях 11 и 12.
Наконец, определенное таким образом соединение показано на рисунке 13.
