Риск образования затоплений кровли можно распознать уже при расчете поверхностей кровли. Для того, чтобы смоделировать стекание воды с кровельной поверхности произвольной формы, вы можете нарисовать линии падения (контурные линии/наклон) на криволинейной поверхности. Они показывают направление и количество воды, которое возникает на поверхности крыши при определенном количестве дождевых осадков. Для того, чтобы исключить скопление воды на поверхностях кровли, можно изменить геометрию и ориентацию тросов или мембраны, а также предварительное напряжение.
В качестве альтернативы можно в расчетах конструкций учесть нагрузку от воды. Для этого можно использовать тип нагрузки затопление. Применив данный тип нагрузки, вы сможете рассчитать воздействия дождя на поверхности с переменной кривизной с учетом перемещений по линейному статическому анализу, по методу второго порядка или выполнить анализ больших деформаций. В данном численном процессе для выпадения осадков исследуется заданная геометрия поверхности и определяется, какие части дождевых вод стекают, а какие копятся в лужах (водяных карманах) на поверхности. Таким образом, размер затопления дает соответствующую вертикальную и горизонтальную нагрузку для расчета конструкции.

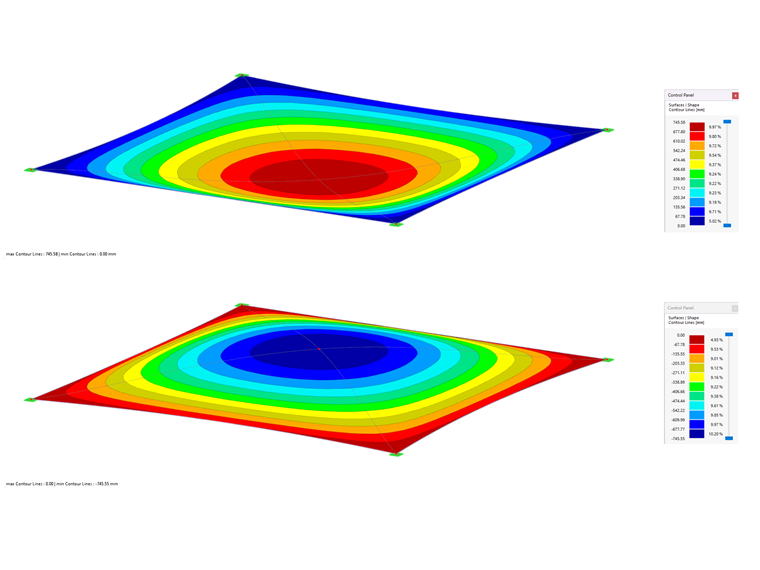

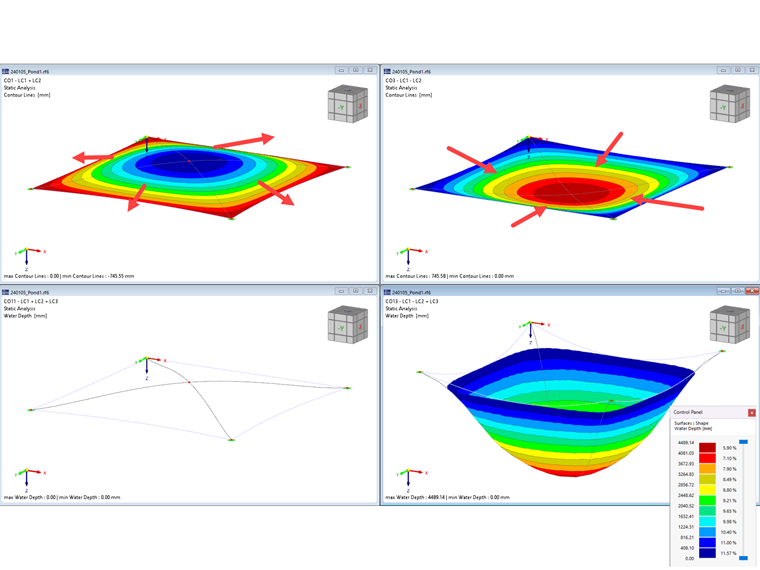

Чтобы применить данный тип нагрузки, необходимо сначала создать форму вашей мембранной конструкции. В нашем примере форма 1 создается в СН1, которое вызывает стекание воды. В CН3 создается форма 2, которая вызывает скопление воды. Чтобы объединить эти формы с типом нагрузки затопление, нужно просто создать еще два сочетания нагрузок, к которым добавляется нагрузка, и рассматривать формы как начальное состояние. Как и ожидалось, в форме 1 нет скопления воды. Однако форма 2 способствует скоплению воды и приводит к соответствующим результатам.
