Эта статья предоставляет подробный обзор возможностей экспорта из RFEM 6 и RSTAB 9 в файлы форматa AutoCAD/DXF, что поддерживает беспрепятственный обмен данными между программой Dlubal и AutoCAD. Для общего обзора обмена данными между RFEM 6/RSTAB 9 и AutoCAD, обратитесь к нашей предыдущей статье KB 1939 | Интерфейс с Autocad и интеграция файлов DXF - Часть 1/3: Общий обзор. Кроме того, более подробное объяснение процесса импорта файлов AutoCAD/DXF в RFEM 6/RSTAB 9 можно найти в статье KB 1941 | Интерфейс с Autocad и интеграция файлов DXF - Часть 2/3: Функции импорта.
- КБ 1939 | Интерфейс для интеграции файлов AutoCAD и DXF - Часть 1/3: Общий обзор
- KB 1941 | Интерфейс для интеграции файлов AutoCAD и DXF - Часть 2/3: Импортировать функции
Экспорт данных из RFEM 6/RSTAB 9 в файлы AutoCAD/DXF
Экспорт данных из RFEM 6/RSTAB 9 в файлa AutoCAD/DXF представляет собой ценную функцию, которая облегчает обмен данными, повышая эффективность рабочего процесса и позволяя дальнейшее уточнение проектных результатов. Процесс экспорта запускается через меню "Файл" с выбором функции "Экспорт", аналогично процессу импорта, описанному в KB 1941, связанном выше. Появляющееся окно "Экспорт" (см. Изображение 1) в значительной мере похоже на окно "Импорт", с основными функциями, остающимися в значительной мере такими же. Поскольку эти функции были рассмотрены подробно в упомянутой статье, этот раздел сконцентрируется на специфичных возможностях экспорта, доступных в RFEM 6 и RSTAB 9, выделяя уникальные функции, которые обеспечивают эффективную передачу данных в файлы AutoCAD/DXF.

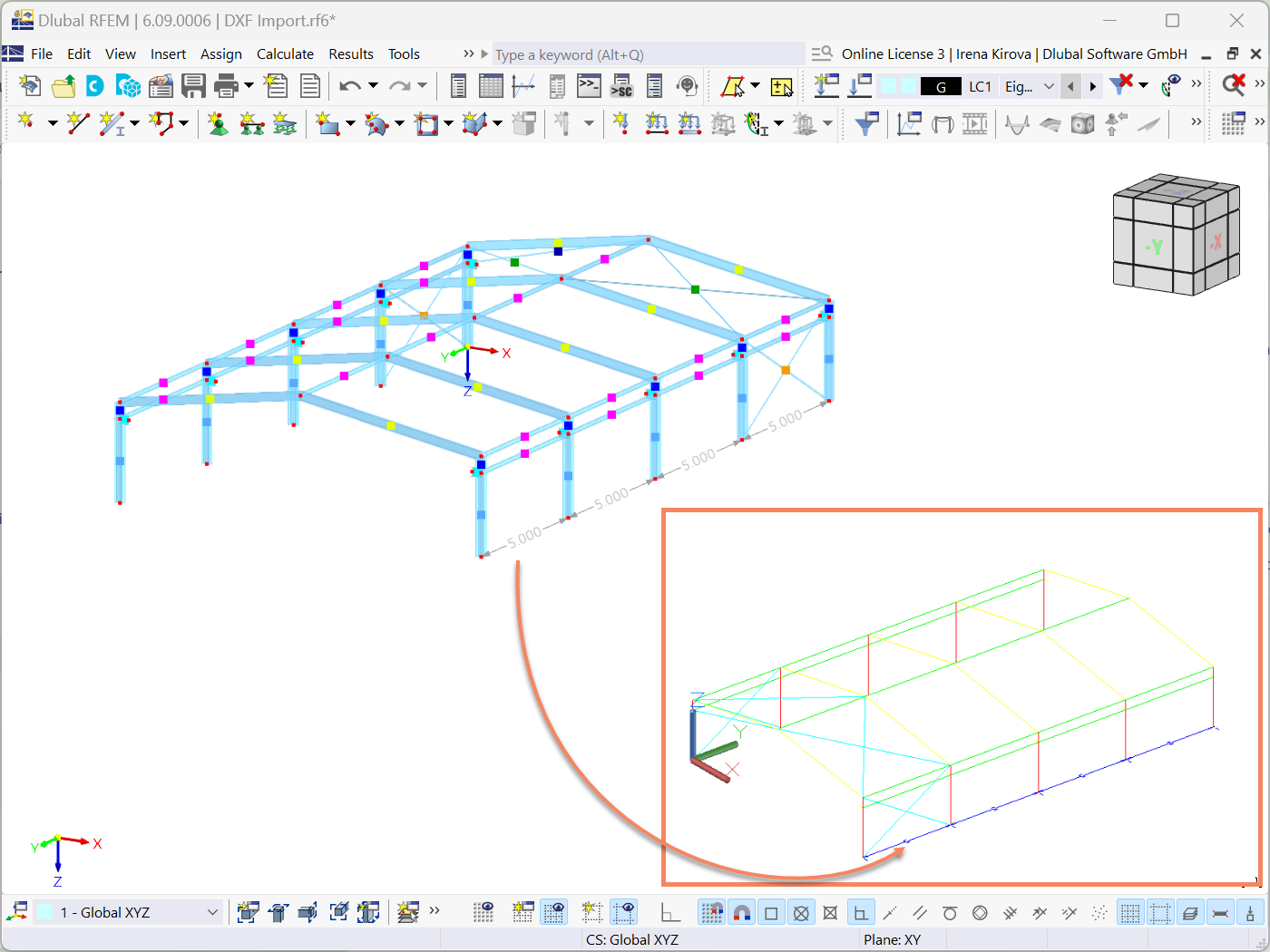

Экспорт размеров
Эта возможность гарантирует, что размеры включены при экспорте модели RFEM/RSTAB в файл DXF, способствуя точному отображению измерений в среде AutoCAD.

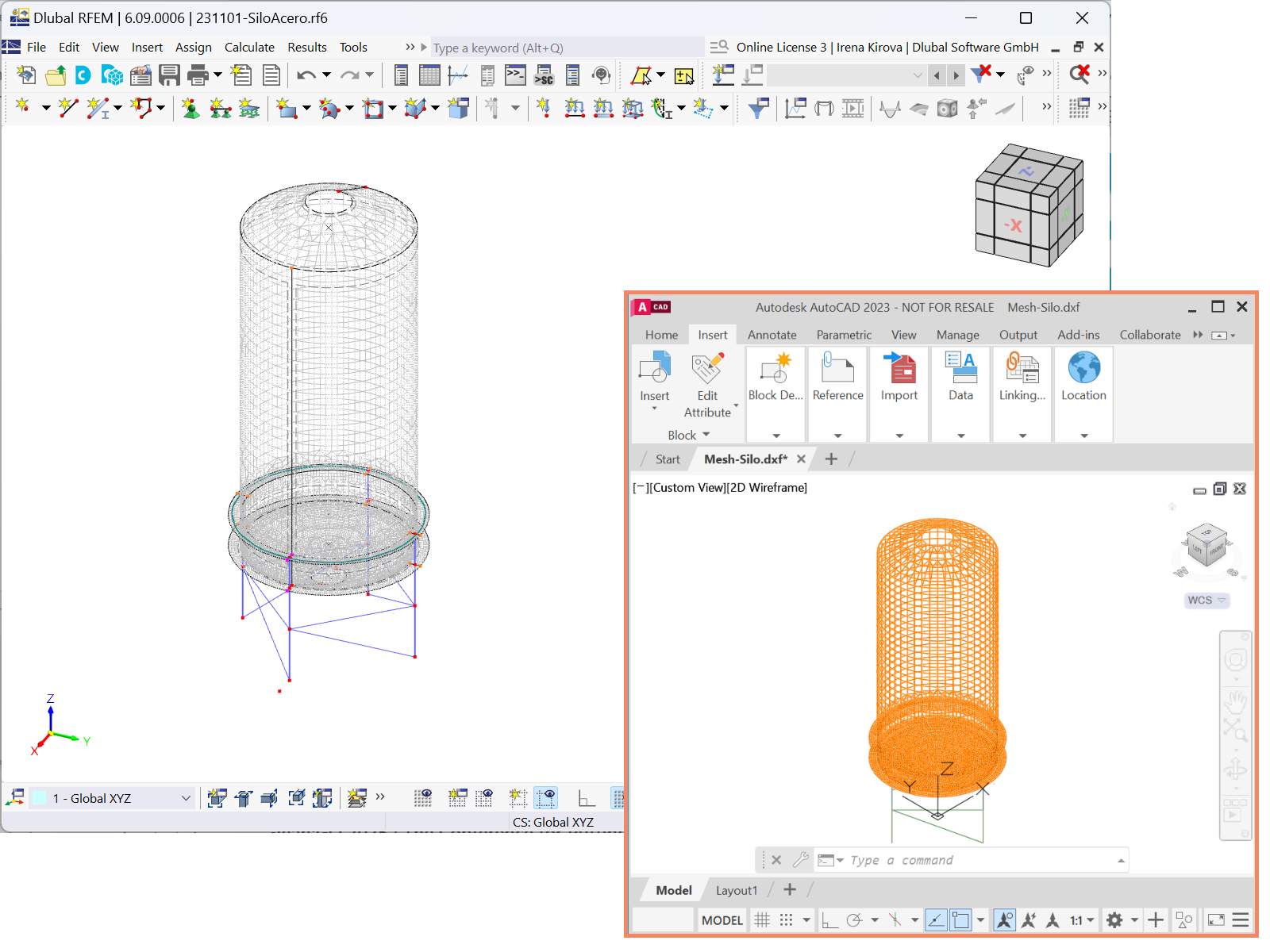

Экспорт Сетки КЭ
Выбрав эту опцию, конечно-элементная (КЭ) сетка включается в экспорт DXF, с граничными линиями сетки, представленными в виде отдельных линий, сохраняя структурные детали модели.

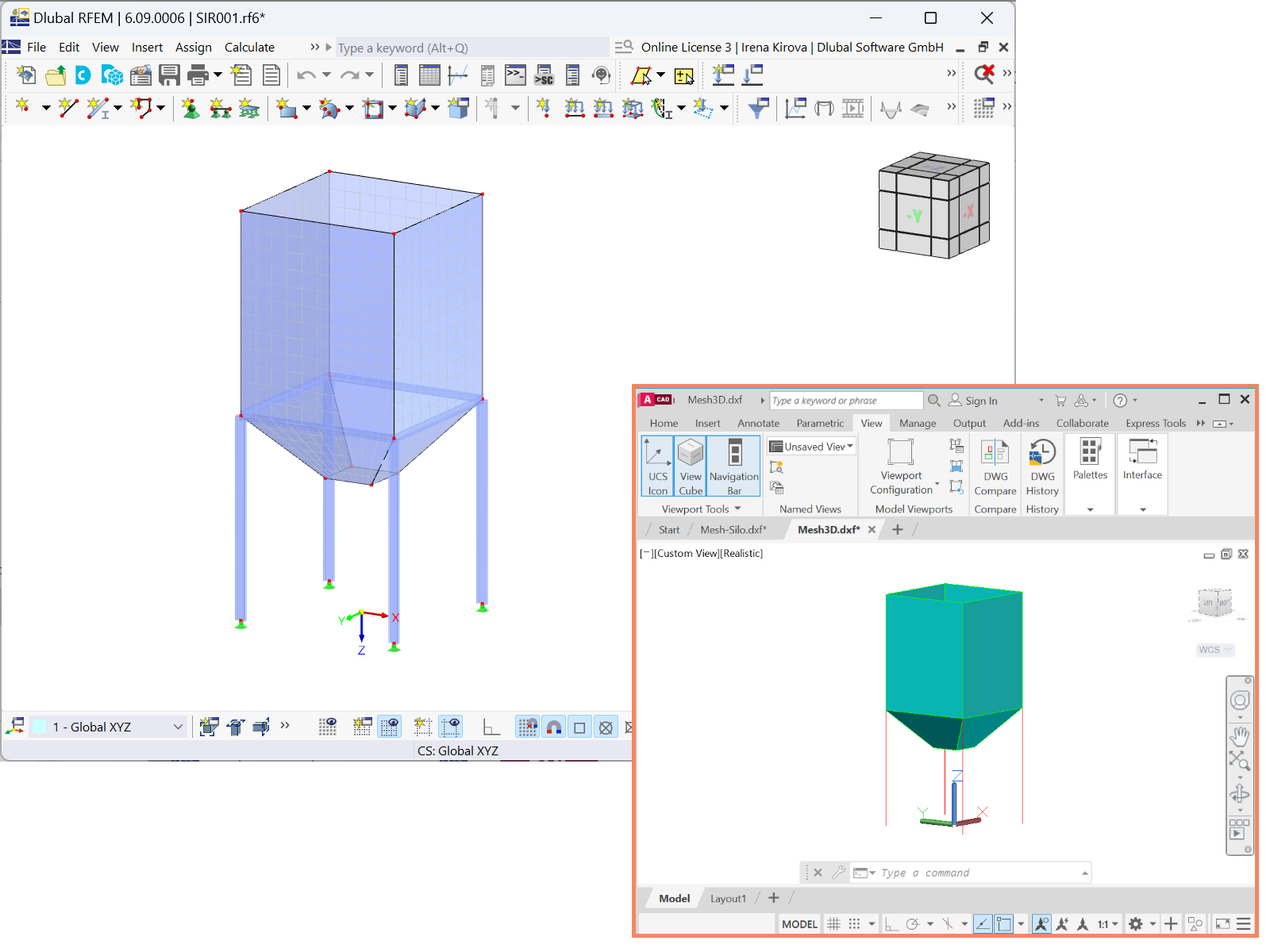

Экспорт Сетки КЭ как 3DFace
RFEM 6 позволяет экспорт 3D элементов поверхности (3DFACE), соответствующих каждой ячейке КЭ сетки, которые AutoCAD распознает и отображает как поверхности, улучшая визуальную точность КЭ сетки.

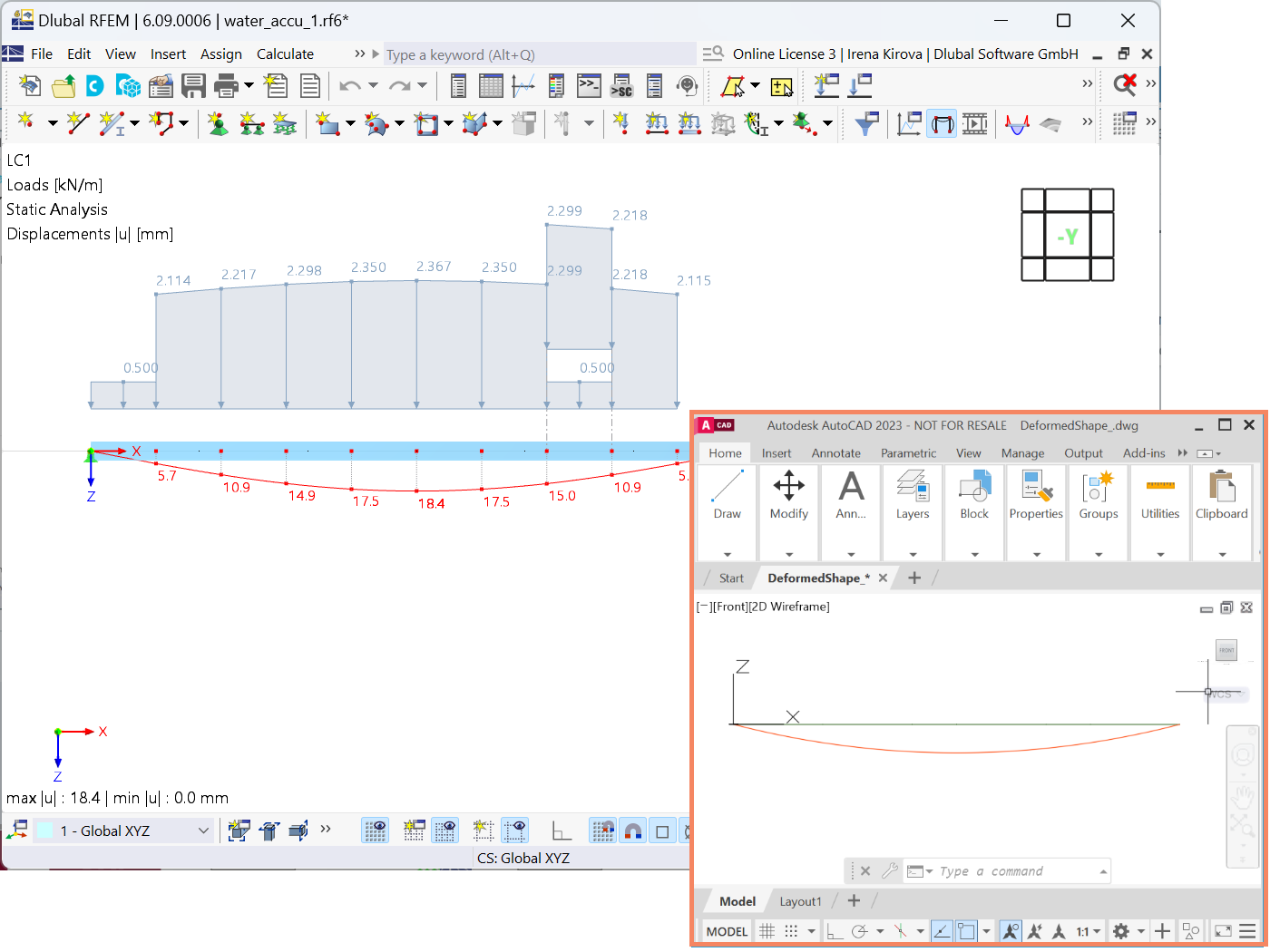

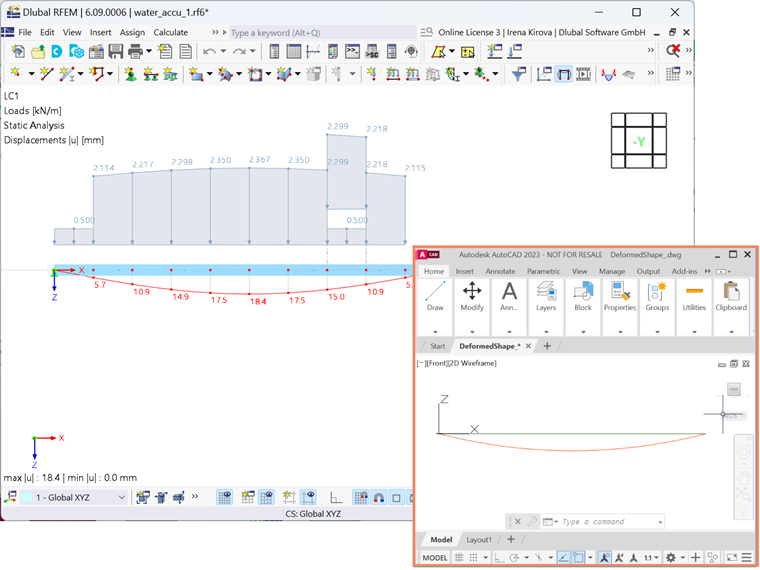

Деформированная форма
Деформированная форма для активного загружения (LC) и комбинации нагрузок (CO) экспортируется в виде линий, обеспечивая простое представление деформации модели под воздействием приложенных нагрузок.

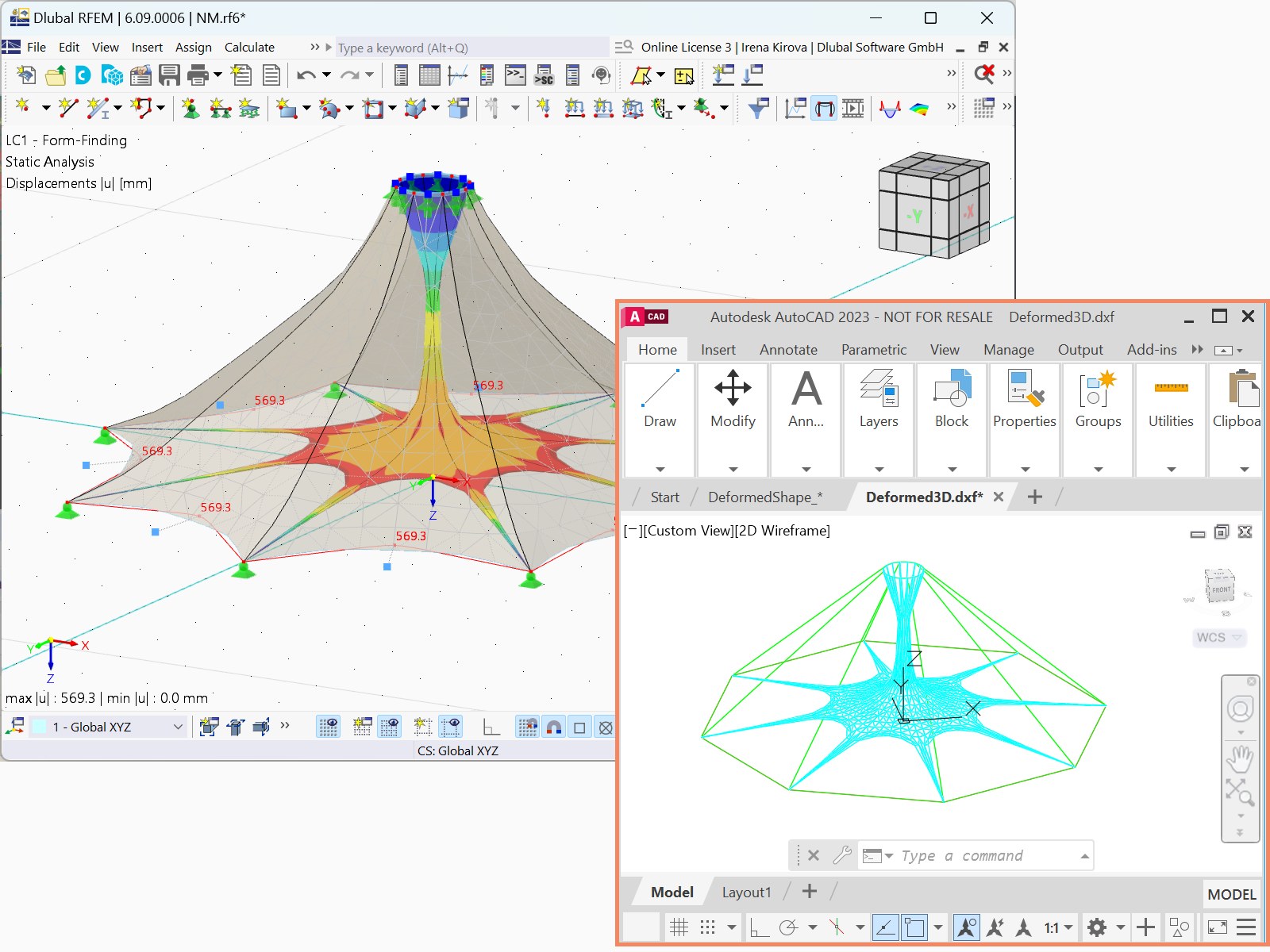

Экспорт деформированной формы как 3DFace
Деформированная форма под активным загружением (LC) и комбинацией нагрузок (CO) экспортируется как элементы 3DFace, предлагая более детализированное и информативное визуальное представление деформированной модели.
Заключение
В этой статье мы исследовали функции экспорта из RFEM 6 и RSTAB 9 в файлы AutoCAD/DXF, выделяя необходимые опции для беспрепятственного обмена данными. Используя эти функции, такие как экспорт размеров, КЭ сеток и деформированных форм, вы можете обеспечить точную передачу и представление ваших структурных моделей в AutoCAD. Независимо от того, нужна ли вам простая линия или детализированное описание поверхности деформации модели, RFEM 6 и RSTAB 9 предоставляют гибкость для удовлетворения различных требований к экспорту. Эти возможности повышают эффективность рабочего процесса, одновременно улучшая ясность и точность ваших проектных результатов.
