Поверхностный дизайн по стандартам AISC, ADM и CSA

Проектирование поверхностей может выполняться в надстройках Steel Design и Aluminum Design.

Стандарты США (AISC 360 и ADM)

Параметры расчёта поверхности задаются в Конфигурация прочности как для расчёта стальных конструкций, так и для расчёта алюминиевых конструкций. В соответствии с методологией расчёта AISC, напряжения разделяются на нормальные и касательные компоненты. Также приведены соответствующие коэффициенты сопротивления для LRFD и коэффициенты надежности для ASD (Изображение 1).

Для стали доступна опция выполнения расчёта пластических деформаций для поверхностей с пластической моделью материала. Рекомендуемая предельная деформация ε_pl,lim составляет 50 ‰.

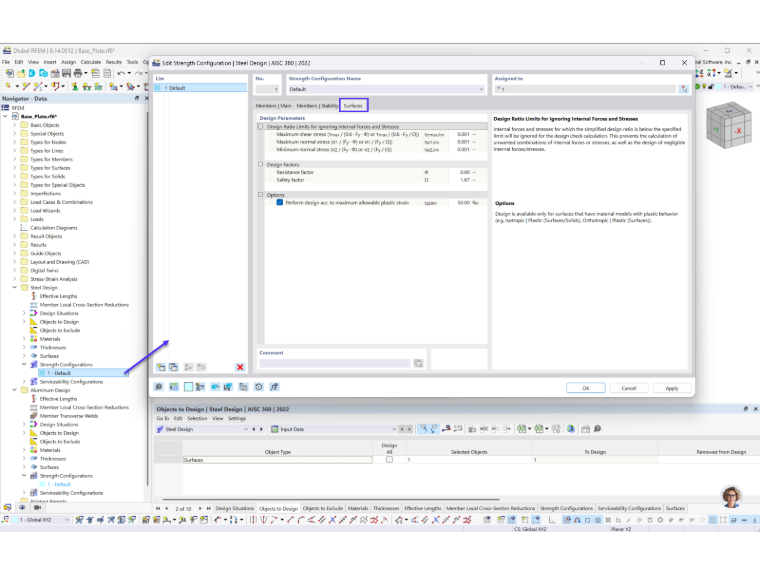

1 Конфигурация прочности поверхности

Максимальные напряжения сравниваются с напряжением предела текучести материала с учётом применимых расчётных коэффициентов (Изображение 2).

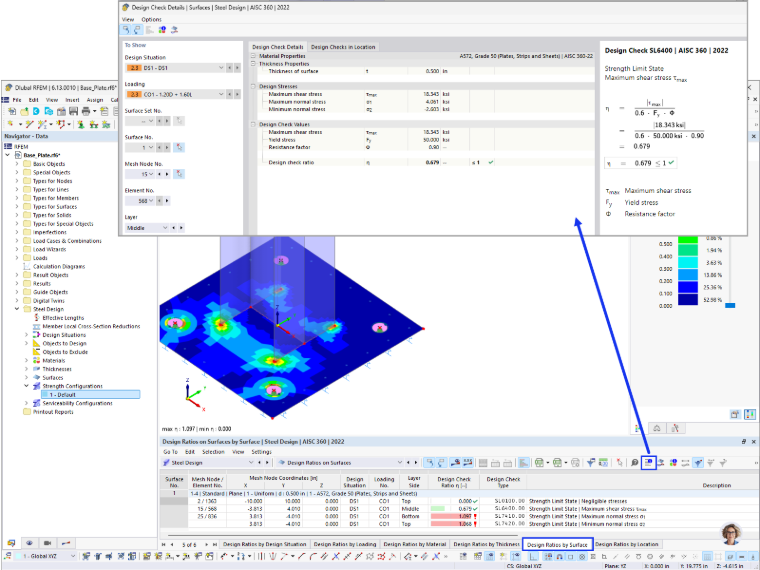

2 Расчётные соотношения AISC по поверхностям

Канадские стандарты (CSA S16 и CSA S157)

Параметры расчёта поверхности представлены в Конфигурация несущей способности как для расчёта стальных конструкций, так и для расчёта алюминиевых конструкций. Напряжения оцениваются с использованием эквивалентного напряжения по фон Мизесу (Изображение 3).

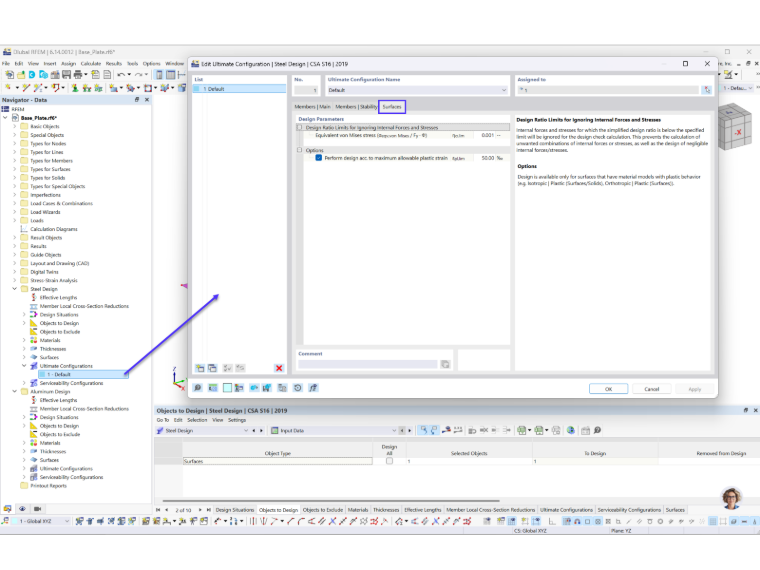

3 Ultimate Configuration

Максимальное напряжение сравнивается с напряжением предела текучести материала с применением коэффициента сопротивления Φ = 0,90 (Изображение 4).

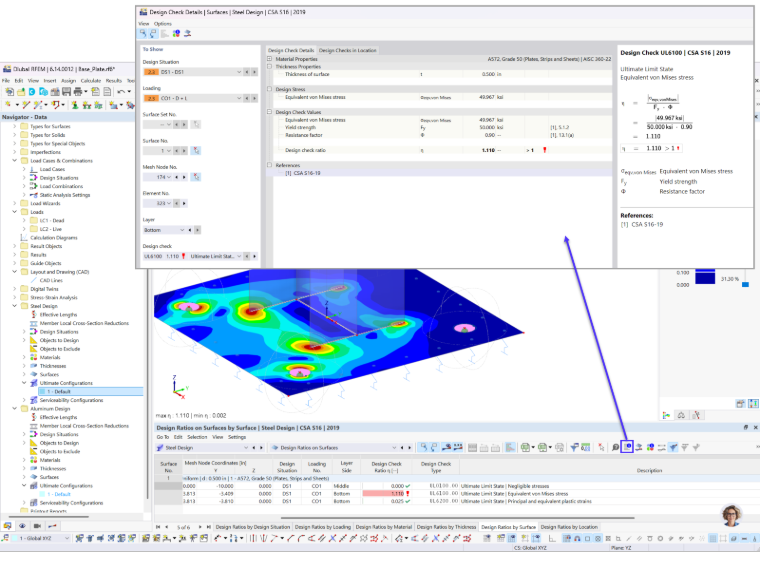

4 Расчётные соотношения по поверхности
