Вопрос

Расчет расчетного сочетания в STEEL EC3 или ALUMINUM занимает очень много времени. В чем может быть причина и как можно повысить производительность?


Ответ:

Крайне трудоемкий расчет в модулях STEEL EC3 и ALUMINUM может быть вызван сечениями «общего» типа.

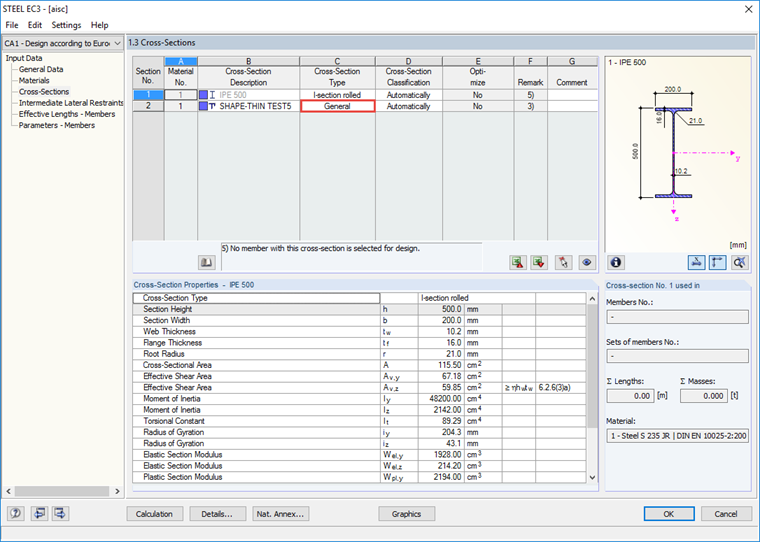

Их можно увидеть в окне 1.3 «Сечения». Для этих сечений необходимо рассчитать напряжения для классификации сечений с помощью программы SHAPE-THIN. Расчетное сочетание (RC) может содержать множество сочетаний нагрузок (CO), поэтому расчет по программе SHAPE-THIN выполняется очень часто и занимает много времени. Однако есть обходной путь. В варианте, показанном на втором рисунке, используются внутренние силы, охватывающие ЖБ, и не рассчитываются все СН, содержащиеся в ЖБ. Хотя это может быть более консервативным, но более быстрым способом, потому что не для каждой CO требуется расчет SHAPE-THIN, а требуется только для огибающей.
