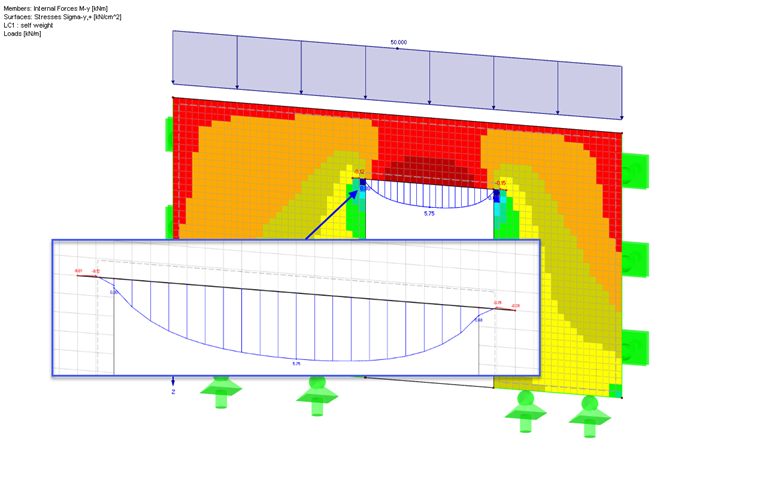

Самый простой случай - это смоделировать перемычку прямо по линии дверного проема без смещения. Затем необходимо создать удлинения по сторонам стены. Таким образом, перемычка состоит из трех стержней, как показано на Рисунке 01.
Вопрос
Можно ли учесть в поверхности стены перемычку из стальных профилей?
