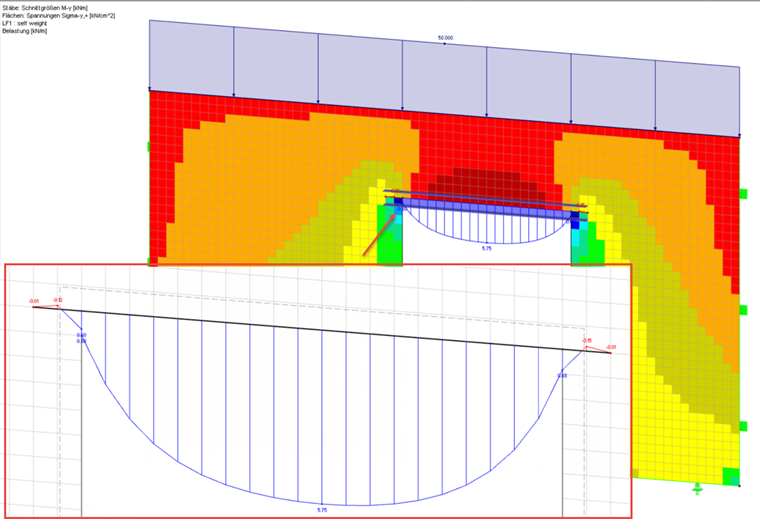

Am einfachsten ist es, wenn der Türsturz direkt an der Linie der Türöffnung ohne Versatz eingegeben wird. An den Seiten müssten dann Verlängerungen in die Wandfläche generiert werden. Am Ende besteht der Sturz damit aus drei Stäben, wie in Abbildung 1 dargestellt wird.
