Влияние начального и конечного предварительного напряжения на силы стержней в RFEM

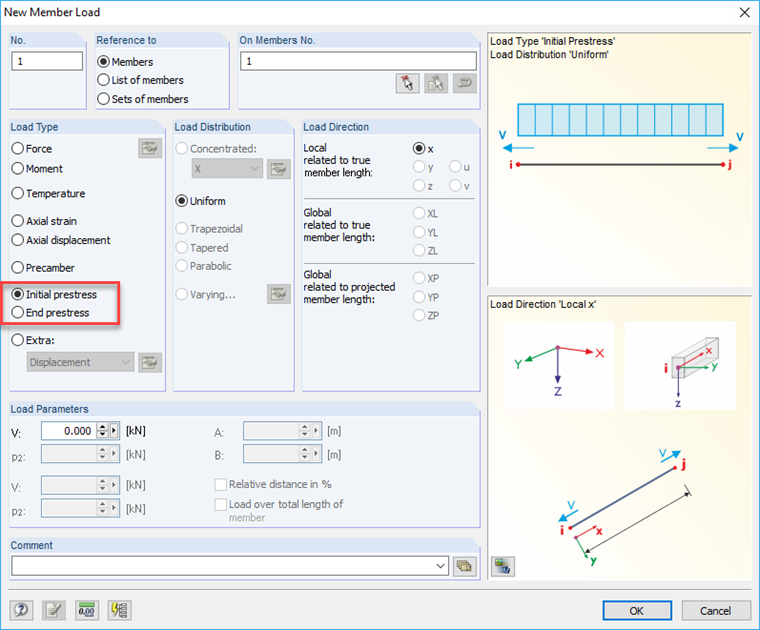

В чем заключается разница между типами нагрузки «начальное предварительное напряжение» и «конечное предварительное напряжение»?


Ответ:

Предварительное напряжение

Начальное предварительное напряжение можно представить в виде температурной нагрузки: Der Stab wird abgekühlt und er versucht sich zu verkürzen. Wenn der Stab an den Enden gehalten wird, tritt im Stab eine Zugkraft auf. Wird der Stab an den Enden starr gehalten, dann entspricht die Zugkraft genau der Vorspannkraft. Ist er elastisch gehalten, dann ist die Zugkraft im Stab entsprechend kleiner.

Endvorspannung (nur RFEM)

Bei der Endvorspannung wird mit einem iterativen Rechenverfahren sichergestellt, dass der Stab die eingegebene Vorspannkraft behält – unabhängig von der Steifigkeit der angrenzenden Struktur. Nachteilig dabei ist jedoch, dass die Berechnung länger dauert und dass das Modell instabil werden kann.


Автор

Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.

Ссылки
  1. Dlubal Software, сентябрь 2017 (2018). Руководство программы RFEM. Тифенбах,


;
