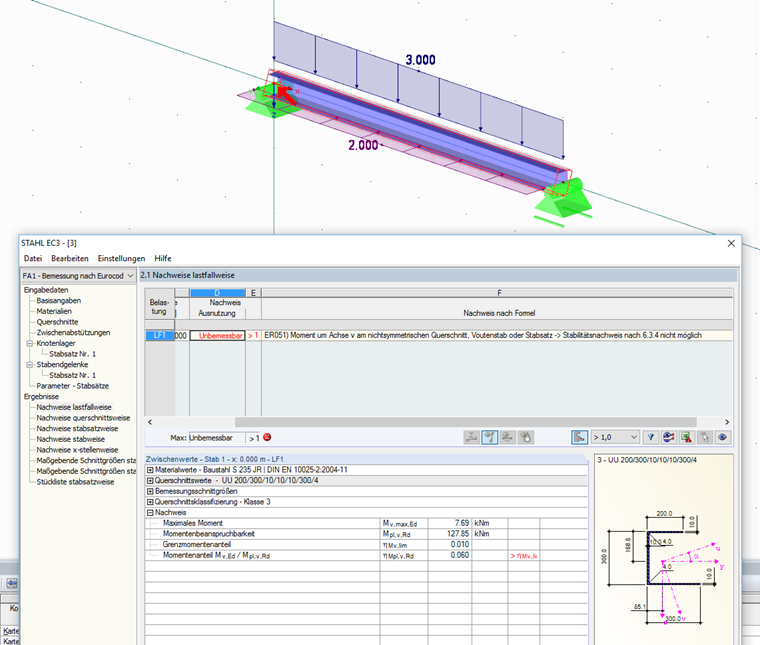

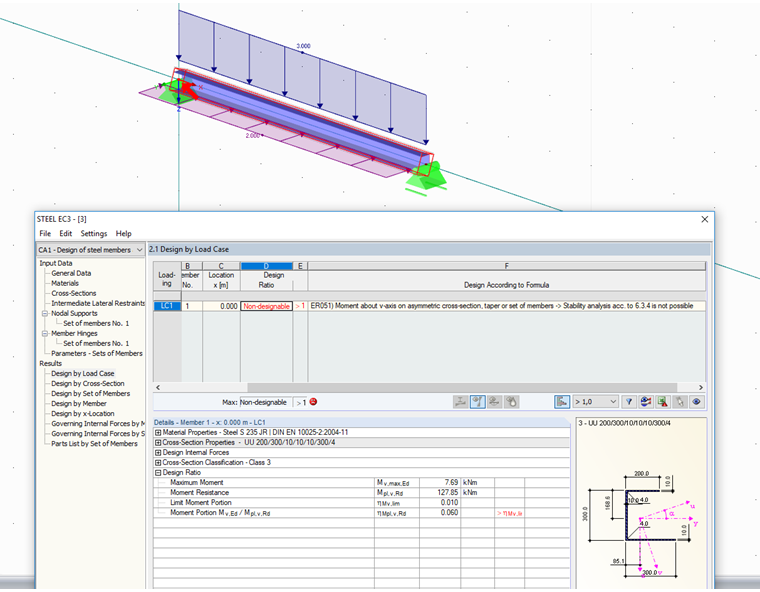

Я проектирую несимметричное сечение и получаю сообщение «Не применимо»: ER051 Момент вокруг оси z на несимметричном сечении, конический стержень или блок стержней. Почему?

Ответ

Причиной такого предупреждения является то, что несимметричные сечения не могут быть рассчитаны в соответствии с методами, описанными в 6.3.3 EN 1993-1, или общим методом в соответствии с 6.3.4 EN 1993-1-1.

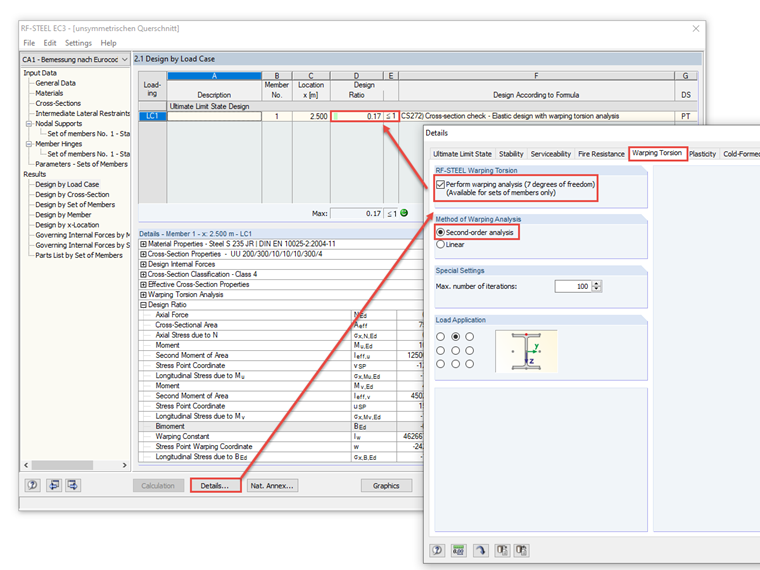

Анализ устойчивости можно выполнить в соответствии с расчетами второго порядка в качестве расчетного сечения, которое возможно с помощью дополнительных модулей FE-LTB или STEEL Warpping Torsion.

Ключевые слова

Несимметричное сечение ER051 Расчет устойчивости Расчет эквивалентного стержня Набор стержней Стальная конструкция Еврокод 3 EC3 Расчет второго порядка Невозможно измерить Предупреждение
